Тормозная система: Особенности устройства

Тормозная система: Особенности устройства

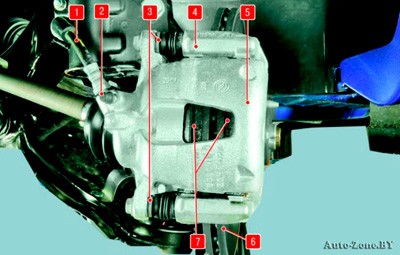

Рис. 9.1. Тормозной механизм переднего колеса: 1 — тормозной шланг; 2 — клапан выпуска воздуха; 3 — направляющие пальцы суппорта; 4 — направляющая колодок; 5 — суппорт тормозного механизма; 6 — тормозной диск; 7 — тормозные колодки
Тормозная система: Особенности устройства

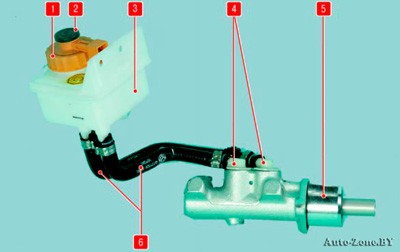

Рис. 9.2. Главный тормозной цилиндр с бачком: 1 — пробка бачка; 2 — датчик уровня тормозной жидкости; 3 — бачок для тормозной жидкости; 4 — соединительные втулки; 5 — главный тормозной цилиндр; 6 — шланги

Автомобиль Fiat Albea оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке.

Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включен вакуумный усилитель. На автомобили в комплектациях Base и Classic устанавливают регулятор тормозных сил в гидроприводе тормозных механизмов задних колес. Автомобиль в комплектации Comfort оснащен антиблокировочной системой тормозов (ABS) с подсистемой распределения тормозного усилия (EBD).

Стояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

Тормозной механизм переднего колеса дисковый, вентилируемый, с автоматической регулировкой зазора между колодками 7 (рис. 9.1) и диском 6, с плавающей скобой. Подвижная скоба образована суппортом 5 с однопоршневым рабочим цилиндром. Направляющая 4 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами к направляющим пальцам 3, установленным в отверстиях направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости рабочего цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Главный тормозной цилиндр 5 (рис. 9.2) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами.

Главный цилиндр через резиновые соединительные втулки 4 и шланги 6 соединен с бачком 3 для тормозной жидкости, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В пробке бачка установлен датчик 2 уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.
Тормозная система: Особенности устройства

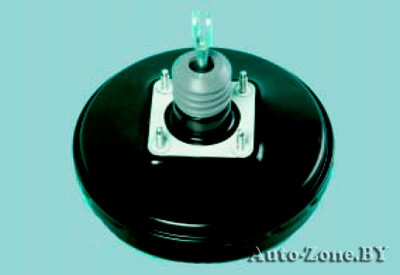

Рис. 9.3. Вакуумный усилитель

Вакуумный усилитель (рис. 9.3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

На шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает разрежение в усилителе при его падении во впускной трубе.
Тормозная система: Особенности устройства

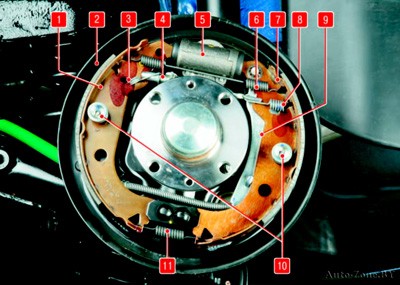

Рис. 9.4. Тормозной механизм заднего колеса: 1 — передняя тормозная колодка; 2 — щит тормозного механизма; 3 — пружина рычага регулятора зазора; 4 — распорная планка; 5 — рабочий цилиндр; 6 — верхняя стяжная пружина; 7 — задняя тормозная колодка; 8 — фиксирующая пружина распорной планки; 9 — разжимной рычаг привода стояночного тормоза; 10 — опорные стойки; 11 — нижняя стяжная пружина

Тормозной механизм задних колес барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 7 (рис. 9.4) приводятся в действие одним гидравлическим рабочим цилиндром 5 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором, установленным на распорной планке 4.

Регулятор тормозных сил в гидроприводе тормозных механизмов задних колес изменяет давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Он включен в оба контура тормозной системы, и через него тормозная жидкость поступает к обоим задним тормозным механизмам. Регулятор закреплен на кузове автомобиля. Его шток через систему рычагов и нагрузочную пружину соединен с балкой задней подвески. В зависимости от расстояния между балкой и кузовом, определяемого нагрузкой автомобиля, перемещается шток регулятора, который, в свою очередь, с помощью системы клапанов изменяет площадь сечения проходных каналов контуров внутри регулятора, ограничивая тем самым давление в контурах задних тормозов. Регулятор тормозных сил относится к элементам, особенно влияющим на безопасность движения. Для его регулировки в процессе эксплуатации или после замены требуется специальный тормозной стенд. Вот почему в данной книге работы, связанные с регулятором тормозных сил, не описаны. В случае нарушения работы тормозов (занос при торможении, неодинаковое тормозное усилие тормозных механизмов задних колес) обратитесь на сервис для проверки регулятора на специальном оборудовании с целью его регулировки или замены.

Стояночный тормоз приводится в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, передней тяги с регулировочным устройством и уравнителем, к которому присоединены два задних троса, а также разжимных рычагов 9 (см. рис. 9.4), установленных в тормозных механизмах задних колес.

Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки.

Чрезмерно изношенные детали замените.

При обнаружении обрыва оболочек или проволочек тросов замените их новыми.
Антиблокировочная система тормозов описана в разд. 13 «Системы безопасности» (см. «Антиблокировочная система тормозов»).

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-3, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в подразделе «Замена тормозной жидкости».

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате он обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.
Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Периодически появляющаяся и исчезающая вибрация педали при резком торможении сопровождает работу антиблокировочной системы тормозов и не является признаком неисправности.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена.

Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта.

После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
