Снятие и установка педали сцепления

Педаль сцепления снимают при появлении скрипа, заедания или при увеличенном люфте, а также для замены поврежденной возвратной пружины.

Вам потребуются: торцовая головка и ключ «на 13», вороток, удлинитель, молоток, бородок, отвертка.

На одном кронштейне с педалью тормоза установлены педаль сцепления и педаль управления дроссельной заслонкой.

1. Снимите нижний кожух рулевой колонки (см. «Снятие и установка рулевой колонки»).
Снятие и установка педали сцепления

2. В салоне под панелью приборов отожмите фиксатор…
Снятие и установка педали сцепления

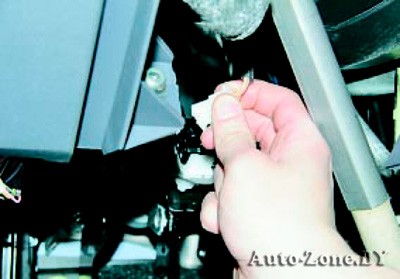

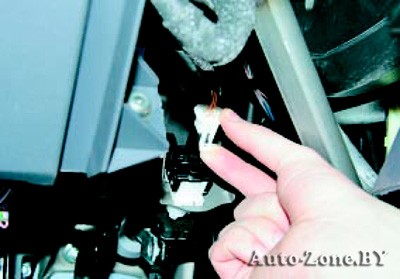

3. …и отсоедините от выключателя стоп-сигнала колодку жгута проводов.

4. Аналогично отсоедините колодку жгута проводов от датчика положения педали сцепления.

5. Отсоедините наконечник толкателя главного цилиндра сцепления от оси рычага педали сцепления (см. «Замена главного цилиндра гидропривода выключения сцепления»).

Снятие и установка педали сцепления

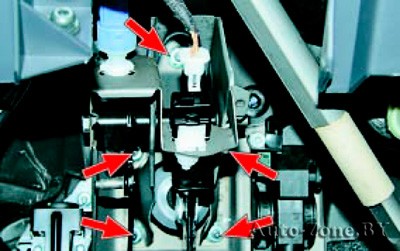

Так расположены крепления педального узла и вакуумного усилителя тормозов к щиту передка панели кузова.

6. Отверните четыре гайки крепления вакуумного усилителя тормозов (см. «Замена вакуумного усилителя тормозов»), которыми одновременно к щиту передка крепится и кронштейн педального узла, а также одну верхнюю гайку крепления кронштейна к щиту передка…
Снятие и установка педали сцепления

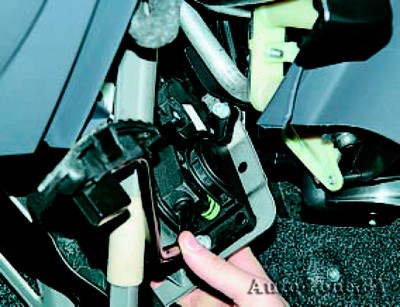

7. …снимите узел со шпилек усилителя тормозов и разверните (избегая натяжения проводов) таким образом, чтобы облегчить доступ к разъему блока управления дроссельной заслонкой.
Снятие и установка педали сцепления

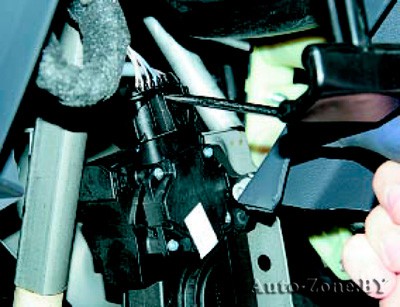

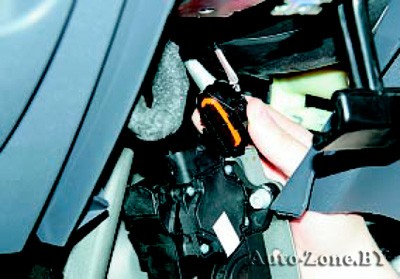

8. Отожмите отверткой фиксатор колодки жгута проводов…
Снятие и установка педали сцепления

9. …отсоедините колодку от вывода блока управления дроссельной заслонкой и снимите педальный узел в сборе.
Снятие и установка педали сцепления

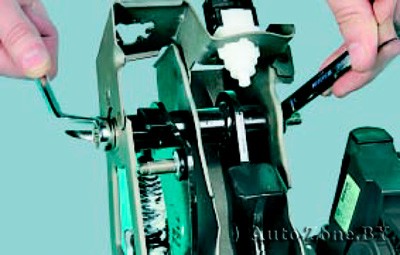

10. Удерживая одним ключом болт-ось от проворачивания, отверните гайку болта-оси педалей сцепления и тормоза…
Снятие и установка педали сцепления

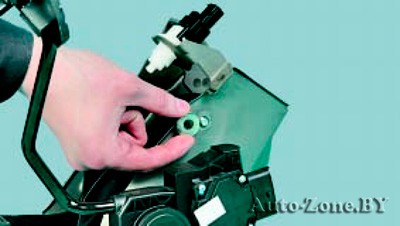

11. …снимите шайбу…
Снятие и установка педали сцепления

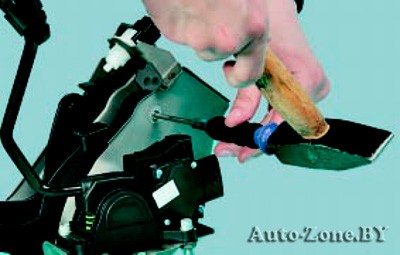

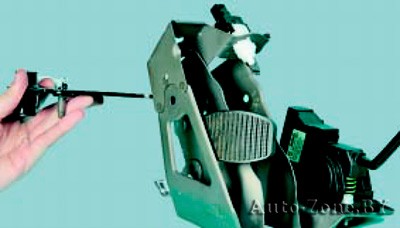

12. …легкими ударами молотком по бородку выбейте болт-ось педалей тормоза и выключения сцепления…
Снятие и установка педали сцепления

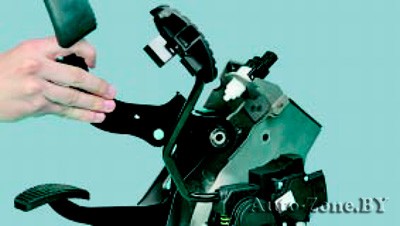

13. …снимите педаль тормоза…
Снятие и установка педали сцепления

14. …и педаль выключения сцепления.
Снятие и установка педали сцепления

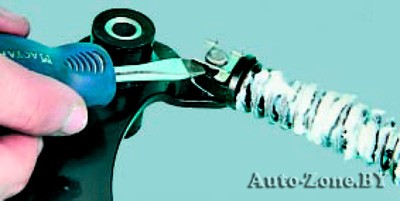

15. Подденьте отверткой…
Снятие и установка педали сцепления

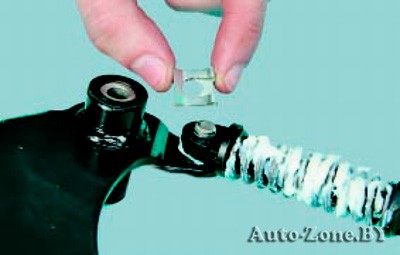

16. …и снимите пружинный фиксатор.
Снятие и установка педали сцепления

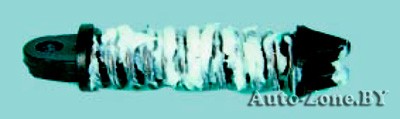

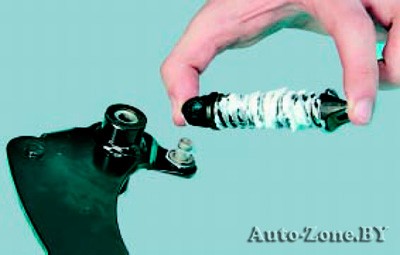

17. Снимите возвратную пружину.
Снятие и установка педали сцепления

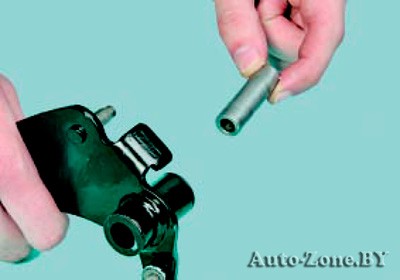

18. При необходимости извлеките втулку.

Снятие и установка педали сцепления

Перед сборкой смажьте консистентной смазкой возвратную пружину педали выключения сцепления и болт-ось педального узла.

19. Установите педаль выключения сцепления и все снятые детали в порядке, обратном снятию.
