Снятие и установка рулевой колонки

Рулевая колонка — один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте

установленные в рулевой колонке валы рулевого управления или колонку в сборе при наличии следующих дефектов:

  • — деформация или повреждение промежуточного вала, люфт в карданном шарнире, повреждение его клеммового соединения с валом-шестерней рулевого механизма;
  • — деформация или повреждение вала и корпуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;
  • — люфт в карданном шарнире вала рулевой колонки или повреждение его клеммового соединения с промежуточным валом;
  • — повреждение механизма регулировки положения рулевой колонки.

Рулевую колонку можно снять с автомобиля как в сборе с выключателем (замком) зажигания, так и без него. Показано снятие рулевой колонки в сборе с выключателем.

Вам потребуются: торцовая головка «на 13», удлинитель, вороток, шестигранник «на 5», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
Снятие и установка рулевой колонки

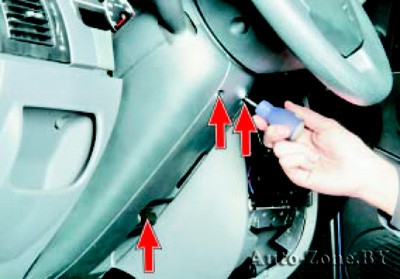

3. Выверните три винта крепления…
Снятие и установка рулевой колонки

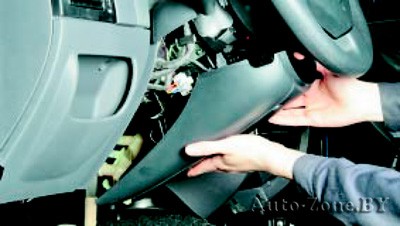

4. …и снимите нижнюю часть кожуха рулевой колонки.
Снятие и установка рулевой колонки

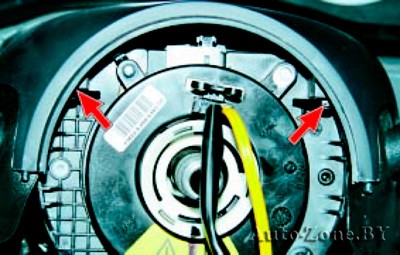

5. Выверните два винта крепления верхней части кожуха…
Снятие и установка рулевой колонки

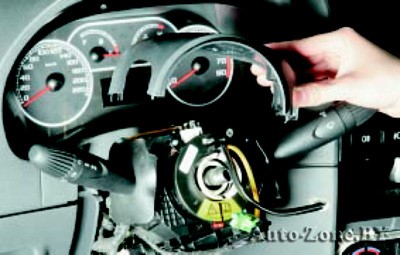

6. …и снимите ее.
Снятие и установка рулевой колонки

7. Ослабьте затяжку хомута крепления соединителя подрулевых переключателей…
Снятие и установка рулевой колонки

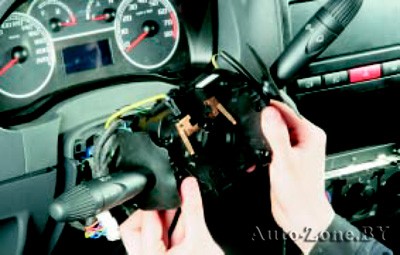

8. …снимите его с корпуса рулевой колонки и отведите в сторону.
Снятие и установка рулевой колонки

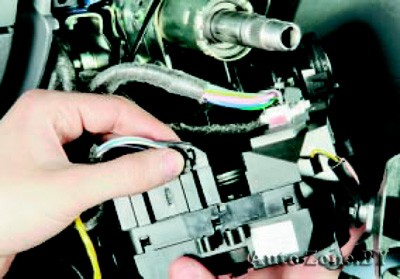

9. Отсоедините колодки жгута проводов от соединителя подрулевых переключателей и снимите его полностью.
Снятие и установка рулевой колонки

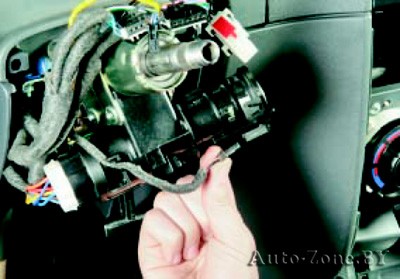

10. Отсоедините колодки жгутов проводов от вывода антенного кольца иммобилизатора…
Снятие и установка рулевой колонки

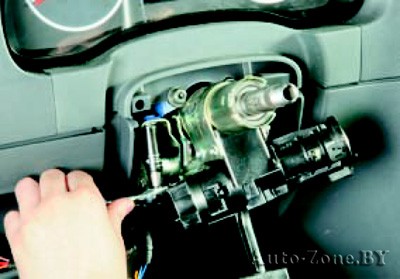

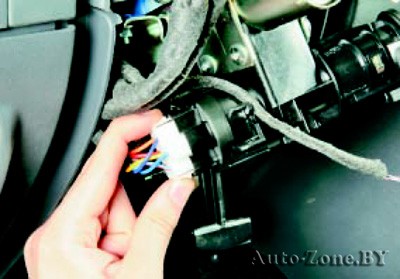

11. …и контактной группы выключателя (замка) зажигания.
Снятие и установка рулевой колонки

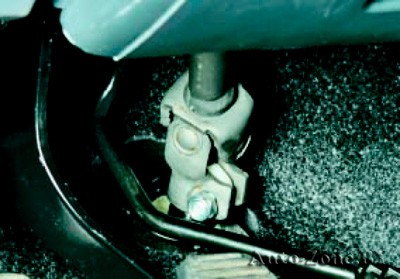

12. В салоне автомобиля под панелью приборов отверните гайку и извлеките стяжной болт крепления карданного шарнира промежуточного вала рулевой колонки к валу-шестерне рулевого механизма.
Снятие и установка рулевой колонки

13. Отверните гайки крепления рулевой колонки к усилителю панели приборов…

Снятие и установка рулевой колонки

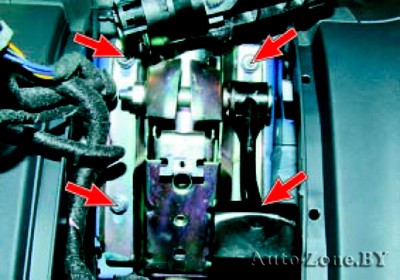

Так расположены гайки крепления рулевой колонки к усилителю панели приборов.

Снятие и установка рулевой колонки

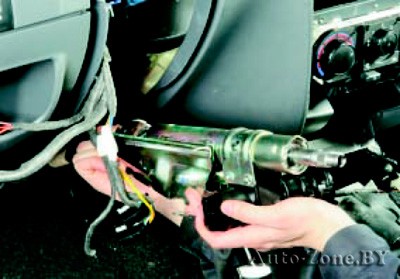

14. …и снимите рулевую колонку.

15. Установите рулевую колонку в порядке, обратном снятию.
