Замена насоса гидроусилителя рулевого управления

При выходе из строя насоса заменяйте его в сборе, так как ремонт требует специальных инструментов и оборудования. Завод-изготовитель рекомендует снимать насос, предварительно сняв его шкив, так как шкив не позволяет вывернуть передние болты крепления.

Вам потребуются: ключи «на 13», «на 22», отвертка с плоским лезвием, бокорезы, емкость для сбора рабочей жидкости.

1. Снимите ремень привода со шкива насоса гидроусилителя рулевого управления(см.«Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»).
Замена насоса гидроусилителя рулевого управления

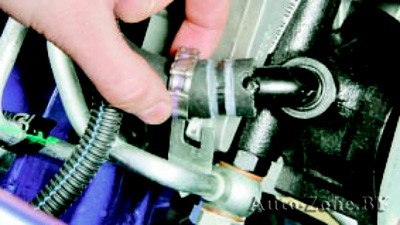

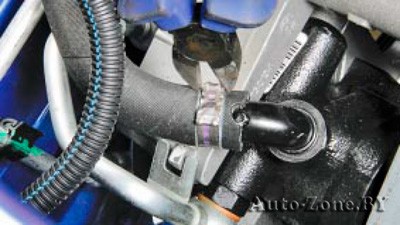

2. Бокорезами ослабьте замок хомута крепления всасывающего шланга насоса…
Замена насоса гидроусилителя рулевого управления

3. …снимите хомут…

Хомут одноразового использования.

Замена насоса гидроусилителя рулевого управления

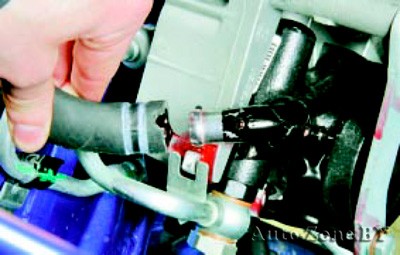

4. …и отсоедините всасывающий шланг магистрали гидропривода рулевого управления от патрубка насоса.
Замена насоса гидроусилителя рулевого управления

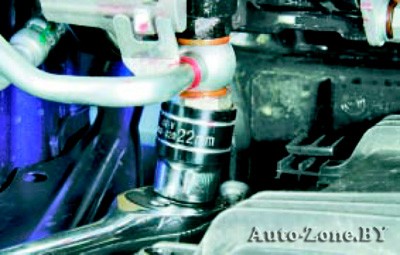

5. Выверните болт-штуцер крепления наконечника напорной магистрали…
Замена насоса гидроусилителя рулевого управления

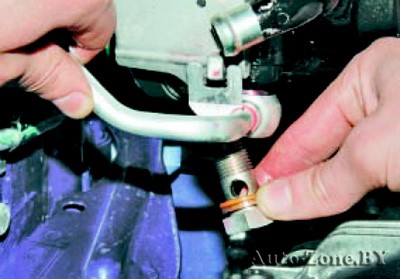

6. …извлеките болт-штуцер и отведите в сторону наконечник шланга.

Обратите внимание на то, что наконечник напорной магистрали с обеих сторон уплотнен двумя медными шайбами. Заменяйте шайбы новыми при каждой разборке соединения.

Замена насоса гидроусилителя рулевого управления

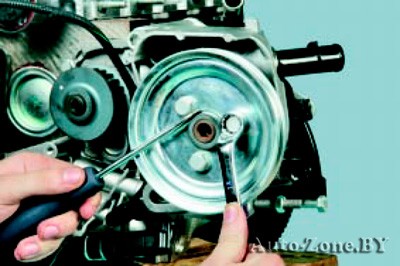

7. Поочередно ослабляйте затяжку болтов крепления шкива насоса гидроусилителя рулевого управления, как показано на фото; полностью выверните болты и снимите шкив.
Замена насоса гидроусилителя рулевого управления

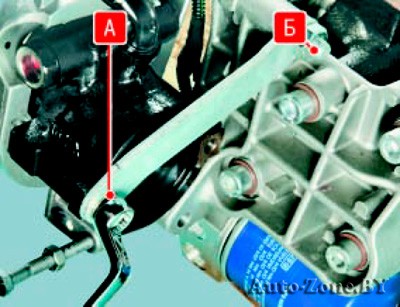

8. Выверните болт А и ослабьте гайку Б заднего крепления насоса к усилителю.
Замена насоса гидроусилителя рулевого управления

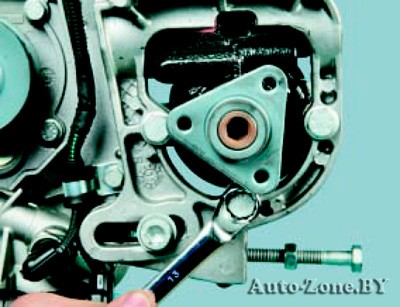

9. Выверните три передних болта крепления насоса гидроусилителя к кронштейну…
Замена насоса гидроусилителя рулевого управления

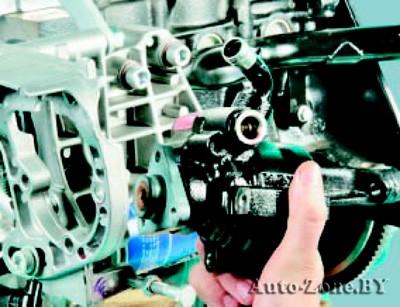

10. …и снимите насос гидроусилителя рулевого управления.

11. Установите насос гидроусилителя рулевого управления и все снятые детали в порядке, обратном снятию.

12. Заполните систему гидроусилителя рулевого управления рабочей жидкостью и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).
