Снятие и установка педали тормоза

Педаль тормоза снимают для замены ее оси или самой педали при поломке или увеличенном люфте, для смазки при появлении скрипа и заедания.

Вам потребуются: торцовая головка «на 13», ключ «на 13», вороток, удлинитель, молоток, бородок, отвертка.

На одном кронштейне с педалью тормоза установлены педали сцепления и управления дроссельной заслонкой.

1. Снимите нижнюю часть кожуха рулевой колонки (см. «Снятие и установка рулевой колонки»).
Снятие и установка педали тормоза

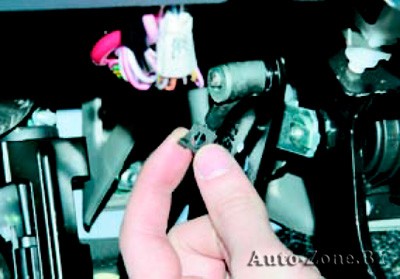

2. В салоне под панелью приборов отожмите фиксатор…
Снятие и установка педали тормоза

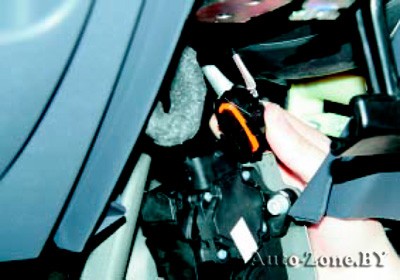

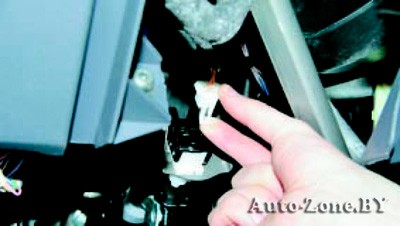

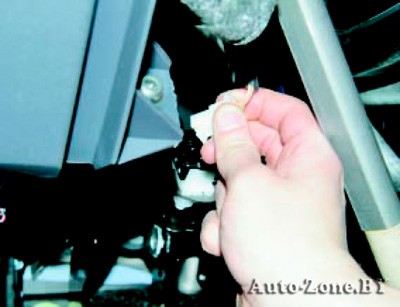

3. …и отсоедините от выключателя стоп-сигнала колодку жгута проводов.

4. Аналогично отсоедините колодку жгута проводов от датчика положения педали сцепления.
Снятие и установка педали тормоза

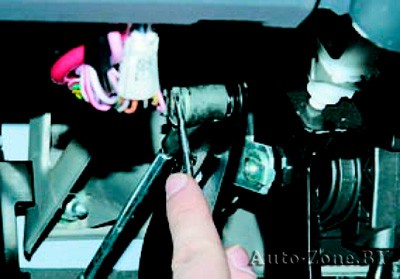

5. Подденьте отверткой…
Снятие и установка педали тормоза

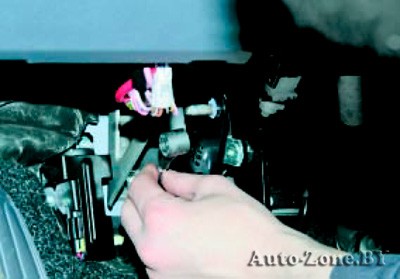

6. …снимите пружинный фиксатор с пальца…
Снятие и установка педали тормоза

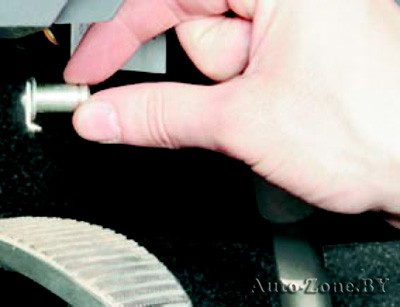

7. …и извлеките палец из отверстий вилки толкателя усилителя и педали тормоза.
Снятие и установка педали тормоза

8. Отверткой отожмите…
Снятие и установка педали тормоза

9. …и снимите пружинный фиксатор толкателя главного цилиндра выключения сцепления к оси педали…
Снятие и установка педали тормоза

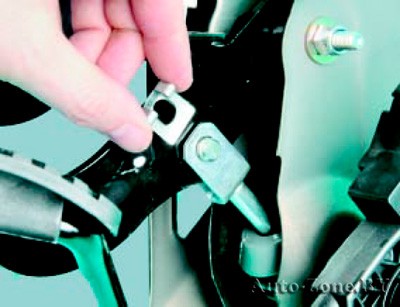

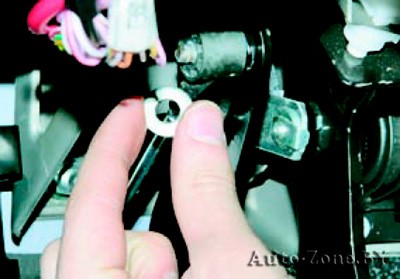

10. …снимите шайбу…
Снятие и установка педали тормоза

11. …и наконечник толкателя с оси рычага педали сцепления.

12. Отверните четыре гайки крепления вакуумного усилителя тормозов (см. «Замена вакуумного усилителя тормозов»), которыми одновременно к щиту передка крепится кронштейн педального узла, и одну верхнюю гайку крепления кронштейна к щиту передка…

Снятие и установка педали тормоза

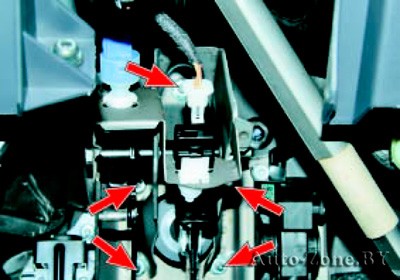

На фото показано расположение креплений педального узла и вакуумного усилителя тормозов к щиту передка.

Снятие и установка педали тормоза

13. …снимите узел со шпилек усилителя тормозов и разверните (избегая чрезмерного натяжения проводов) таким образом, чтобы облегчить доступ к разъему педали акселератора.
Снятие и установка педали тормоза

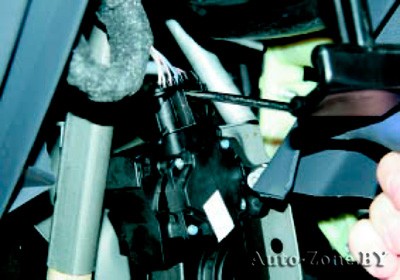

14. Подденьте отверткой фиксатор колодки жгута проводов…
Снятие и установка педали тормоза

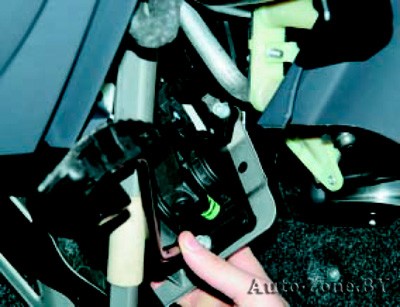

15. …отсоедините колодку от разъема и снимите педальный узел в сборе.
Снятие и установка педали тормоза

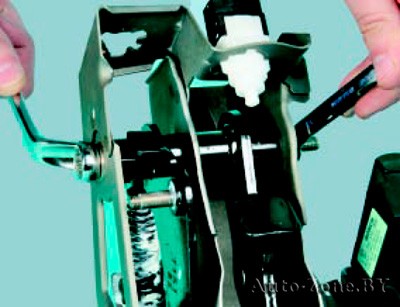

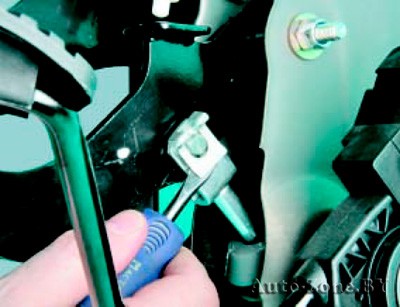

16. Удерживая одним ключом болт от проворачивания, вторым ключом отверните гайку оси педалей сцепления и тормоза…
Снятие и установка педали тормоза

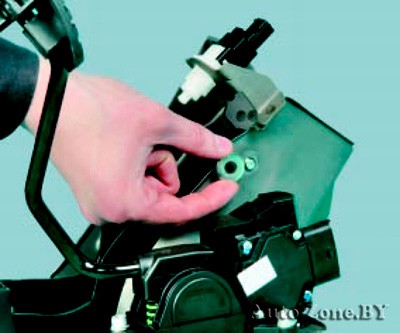

17. …снимите шайбу…
Снятие и установка педали тормоза

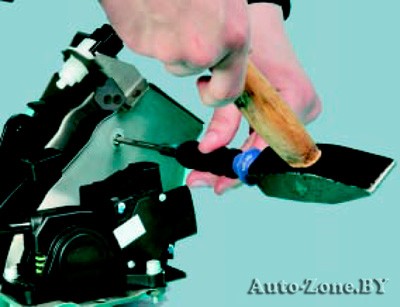

18. …легкими ударами молотком по бородку выбейте ось педали тормоза на расстояние, необходимое для снятия педали…
Снятие и установка педали тормоза

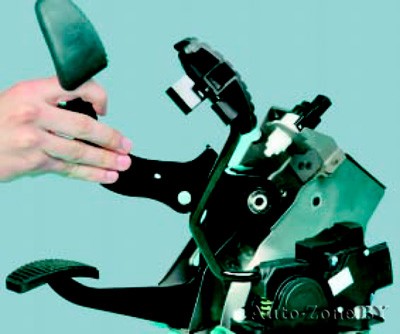

19. …и снимите педаль тормоза.
Снятие и установка педали тормоза

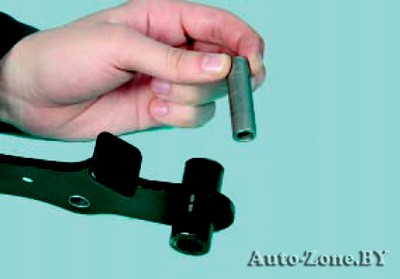

20. При необходимости извлеките втулку оси педали.

21. Установите педаль тормоза и все снятые детали в порядке, обратном снятию.
