Замена маслосъемных колпачков

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя, а также при торможении двигателем после длительного движения под нагрузкой. При этом постоянного дымления обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Заменить маслосъемные колпачки можно, не снимая с двигателя головку блока цилиндров.

Вам потребуются: все инструменты, необходимые для снятия привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), распределительного вала (см. «Снятие, дефектовка и установка распределительного вала»), а также пассатижи, магнит (или пинцет) для извлечения сухарей из тарелок пружин клапанов…
Замена маслосъемных колпачков

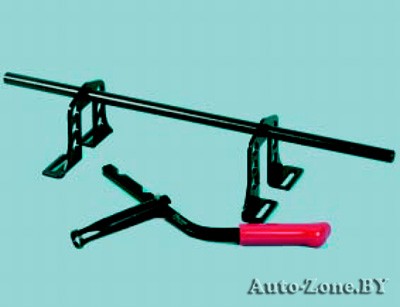

…и приспособление для сжатия пружин клапанов.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Выверните все свечи зажигания (см. «Замена и обслуживание свечей зажигания»).
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия»).

В этом положении коленчатого вала в ВМТ находятся поршни 1 -го и 4-го цилиндров. Это дает возможность «рассухарить» клапаны этих цилиндров без риска уронить их в цилиндр.

4. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
5. Снимите шкив распределительного вала (см. «Замена сальника распределительного вала»).
Замена маслосъемных колпачков

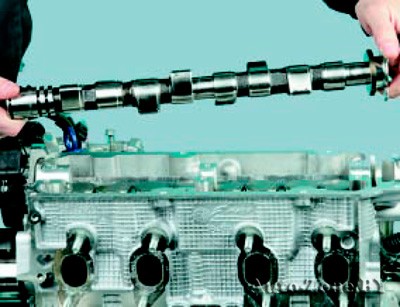

6. Снимите распределительный вал (см. «Снятие, дефектовка и установка распределительного вала»).

Дальнейшие операции по замене маслосъемных колпачков для наглядности показаны на снятой головке блока цилиндров. При замене маслосъемных колпачков на головке блока цилиндров, установленной на двигателе, для предотвращения падения клапанов в цилиндр проворачивайте коленчатый вал таким образом, чтобы поршень цилиндра, у клапанов которого вы заменяете колпачки, находился в ВМТ.

Замена маслосъемных колпачков

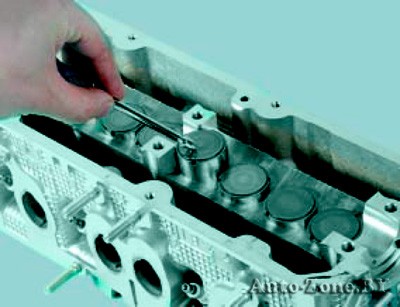

7. Извлеките из гнезда в головке блока цилиндров толкатель клапана, маслосъемный колпачок которого вы заменяете.
Замена маслосъемных колпачков

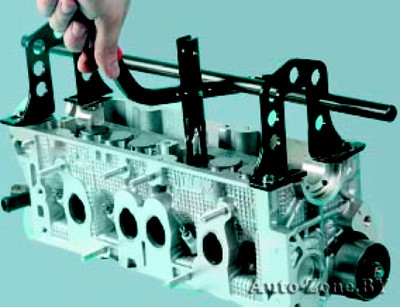

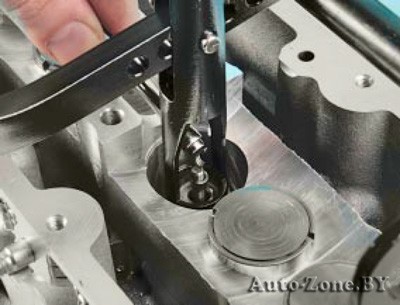

8. Установите приспособление для сжатия пружин клапанов. Сожмите приспособлением пружину клапана.
Замена маслосъемных колпачков
9. Выньте два сухаря из верхней тарелки пружины с помощью магнита или пинцета. Затем снимите приспособление.
Замена маслосъемных колпачков

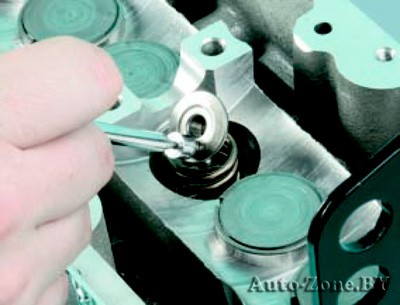

10. Используя магнит или поддев отверткой, выньте из гнезда головки блока верхнюю тарелку пружины…
Замена маслосъемных колпачков

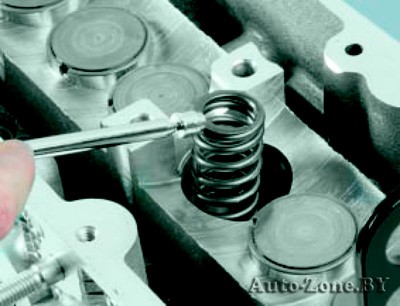

11. …и пружину клапана.
Замена маслосъемных колпачков

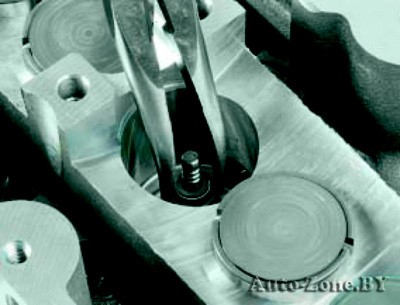

12. Захватите маслосъемный колпачок пассатижами с тонкими губками…
Замена маслосъемных колпачков

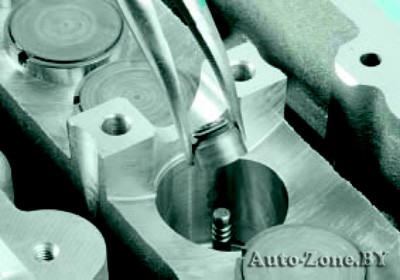

13. …и снимите с направляющей втулки. При этом усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов.

Не снимайте колпачок, поддевая его с двух сторон отвертками. Направляющая втулка, на которую надет колпачок, изготовлена из металлокерамики, и ее кромка легко откалывается.

14. Если в комплект новых колпачков входит пластмассовая установочная втулка, наденьте ее на стержень клапана.

Замена маслосъемных колпачков

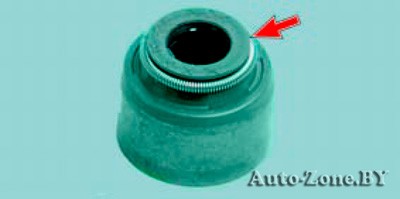

Если в комплекте колпачков нет направляющей втулки, снимите с колпачка пружину, чтобы не повредить колпачок краями проточек под сухари.

15. Смажьте внутреннюю поверхность маслосъемного колпачка моторным маслом и продвиньте колпачок по стержню клапана до направляющей втулки.
16. Установите оправку для запрессовки колпачка. Легкими ударами молотка по оправке запрессуйте колпачок до упора.
17. Снимите направляющую втулку со стержня клапана или наденьте на колпачок пружину, если ее снимали.
18. Установите пружину и тарелку клапана в порядке, обратном снятию. Установите сухари с помощью приспособления так, чтобы они встали в проточки стержня клапана. После установки сухарей ударьте молотком через металлический стержень по торцу клапана, чтобы сухари сели на место.

Если установленные с перекосом сухари останутся незафиксированными, то при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

19. Установите на место толкатель.
20. Аналогично замените маслосъемные колпачки остальных клапанов.

Крышку переднего подшипника распределительного вала устанавливайте на герметик для предотвращения просачивания масла через стык крышки и постели подшипника.

Сальник распределительного вала устанавливайте после установки передней крышки подшипника распределительного вала. Приемы установки сальников описаны в подразделе «Замена сальника распределительного вала».

21. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
