Замена сальника распределительного вала

При обнаружении следов подтекания масла через сальник распределительного вала сначала проверьте, не засорена ли система вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неисправности. Если течь масла не прекратится, замените сальник.

Вам потребуются: все инструменты, необходимые для снятия привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»), крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), а также ключ TORX T55, ключ «на 24», отвертка, молоток.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите распределительный и коленчатый валы в сервисное положение или поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия»).

3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

Снимать крышку головки блока цилиндров необходимо для удерживания распределительного вала от проворачивания при снятии его шкива.

Замена сальника распределительного вала

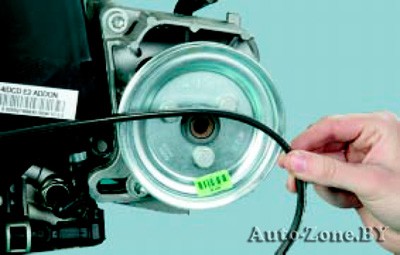

4. Снимите ремни привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»)…

Для наглядности показано на снятом двигателе.

Замена сальника распределительного вала

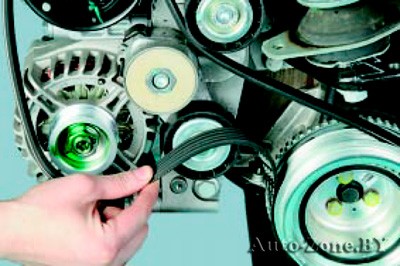

5. …генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
Замена сальника распределительного вала

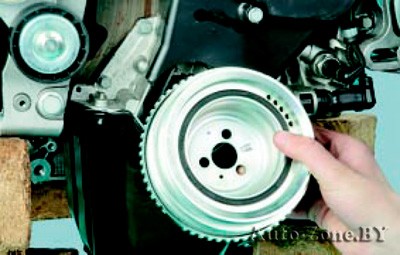

6. Снимите шкив коленчатого вала…
Замена сальника распределительного вала

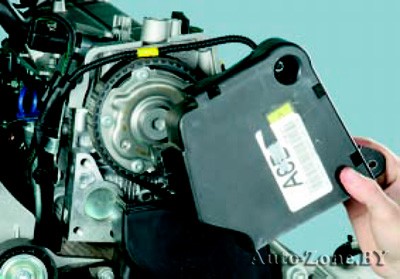

7. …верхнюю…
Замена сальника распределительного вала

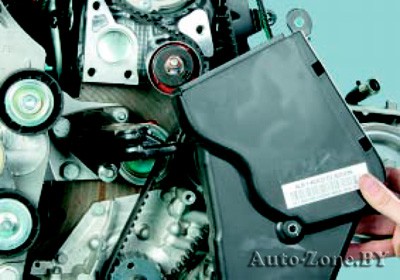

8. …и нижнюю крышки ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
Замена сальника распределительного вала

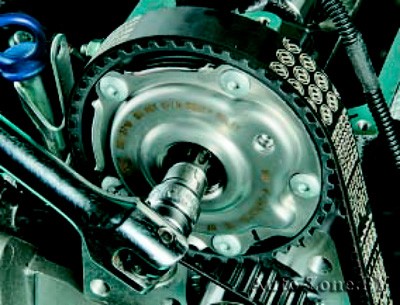

9. Ослабьте затяжку заглушки гидромуфты системы изменения фаз газораспределения…
Замена сальника распределительного вала

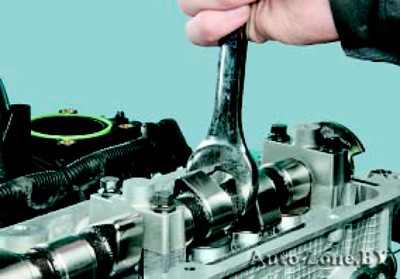

10. …удерживая распределительный вал от проворачивания ключом, установленным на специальный шестигранник вала…
Замена сальника распределительного вала

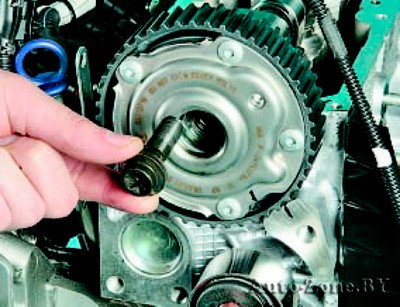

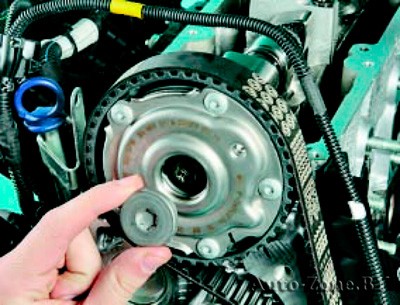

11. …и выверните заглушку.
Замена сальника распределительного вала

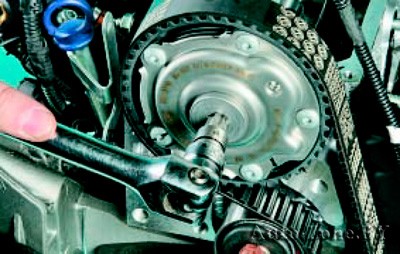

12. Ослабьте затяжку болта крепления зубчатого шкива распределительного вала, удерживая распределительный вал от проворачивания ключом, установленным на специальный шестигранник вала (см. п. 10 в данном подразделе)…
Замена сальника распределительного вала
13. …и выверните болт.
Замена сальника распределительного вала

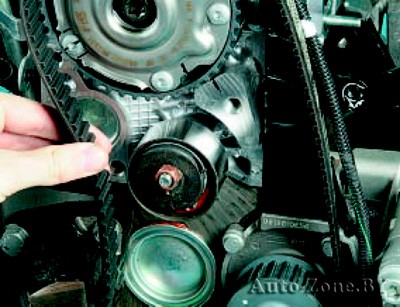

14. Снимите ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
Замена сальника распределительного вала

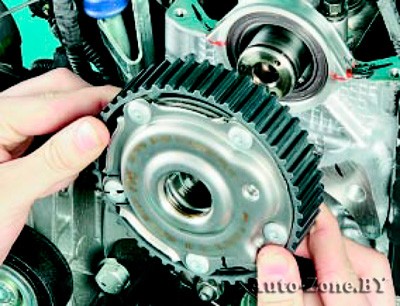

15. Снимите зубчатый шкив распределительного вала.
Замена сальника распределительного вала

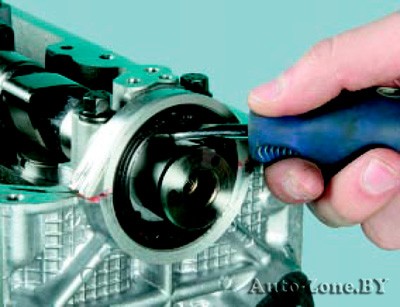

16. Поддев отверткой, извлеките сальник из гнезда переднего подшипника распределительного вала.
17. Перед установкой нового сальника осмотрите его рабочую кромку. Она должна быть ровной, без вырывов, вмятин и наплывов резины. Пружина сальника должна быть целой и нерастянутой. Смажьте рабочую кромку моторным маслом.

Для облегчения запрессовки сальника сделайте на его посадочной кромке небольшую фаску с помощью надфиля или мелкого наждачного круга.

Замена сальника распределительного вала

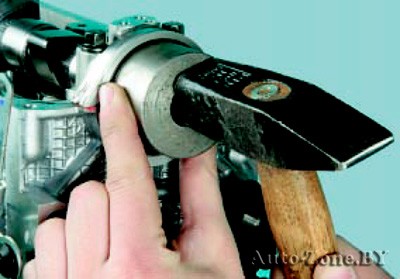

18. Установите сальник рабочей кромкой внутрь гнезда подшипника, аккуратно заправьте рабочую кромку на распределительный вал (например, с помощью деревянной палочки) и запрессуйте до упора с помощью подходящей оправки.

В качестве оправки можно использовать старый сальник.

19. Установите все снятые детали и узлы в порядке, обратном снятию.

20. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
