Замена задних тросов привода стояночного тормоза

Задний трос привода стояночного тормоза заменяйте при его чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях жил троса или его оболочки.

Вам потребуются: баллонный ключ, отвертки с плоским и крестообразным лезвием, пассатижи, молоток, бородок.

Каждый тормозной механизм задних колес приводится отдельным тросом.

Показан процесс снятия и установки левого троса. Правый трос снимают и устанавливают аналогично.

1. Установите автомобиль на эстакаду или смотровую канаву, установите противооткатные упоры под передние колеса. Ослабьте затяжку колесных болтов на стоящем на земле автомобиле. Домкратом приподнимите заднюю часть автомобиля и установите на надежные опоры.

2. В салоне автомобиля снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола») и декоративный чехол рычага стояночного тормоза (см. «Снятие и установка рычага привода стояночного тормоза»).

3. Ослабьте натяжение тросов привода, отвернув регулировочную гайку (см. «Регулировка привода стояночного тормоза»).

4. Снимите заднее колесо со стороны заменяемого троса.
Замена задних тросов привода стояночного тормоза

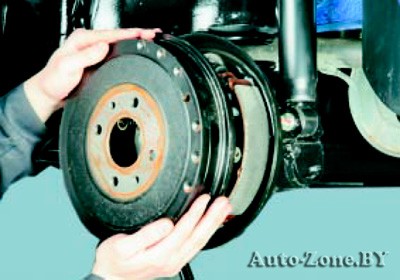

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

6. Снимите тормозные колодки заднего тормозного механизма (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
Замена задних тросов привода стояночного тормоза

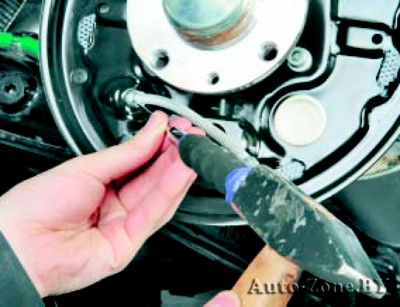

7. Выпрессуйте наконечник троса стояночного тормоза из отверстия в щите тормозного механизма заднего колеса…
Замена задних тросов привода стояночного тормоза

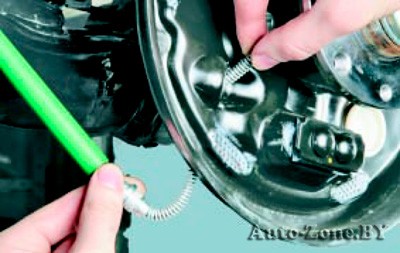

8. …и протолкните трос через отверстие щита.
Замена задних тросов привода стояночного тормоза

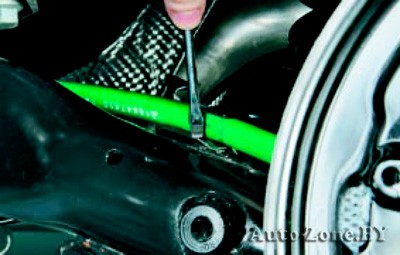

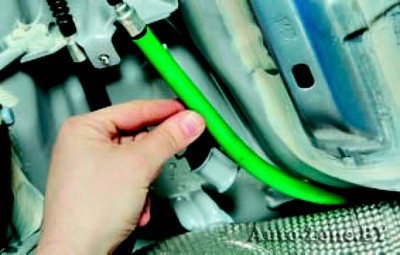

9. Разожмите хомут крепления троса привода стояночного тормоза к балке задней подвески…
Замена задних тросов привода стояночного тормоза

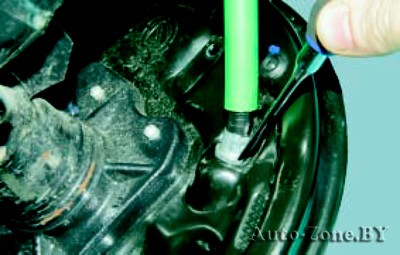

10. …и извлеките трос из хомута.
Замена задних тросов привода стояночного тормоза

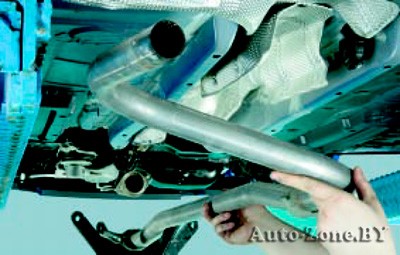

11. Снимите промежуточную трубу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы»)…
Замена задних тросов привода стояночного тормоза

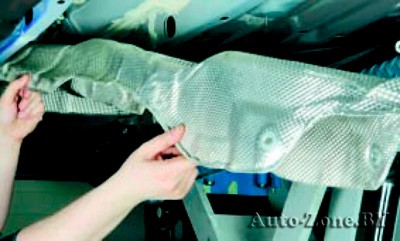

12. …и ее термоэкран (см. «Снятие и установка термоэкранов»).
Замена задних тросов привода стояночного тормоза

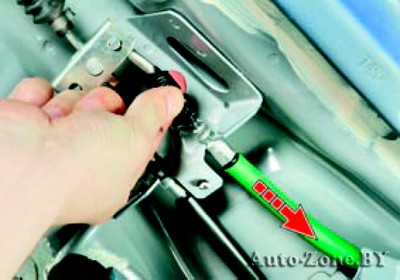

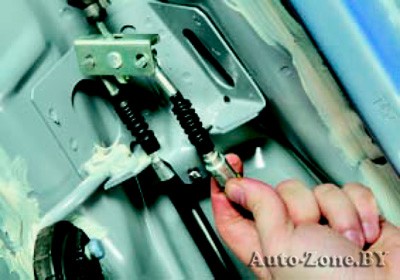

13. Отведите в сторону защитный чехол наконечника заднего троса и, оттянув трос с оболочкой в направлении, показанном стрелкой…
Замена задних тросов привода стояночного тормоза

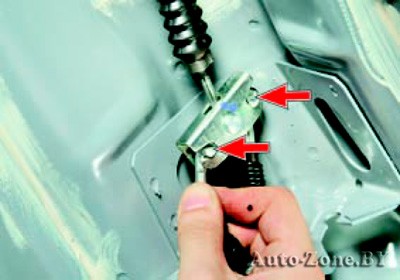

14. …выведите наконечник оболочки из прорези кронштейна.
Замена задних тросов привода стояночного тормоза

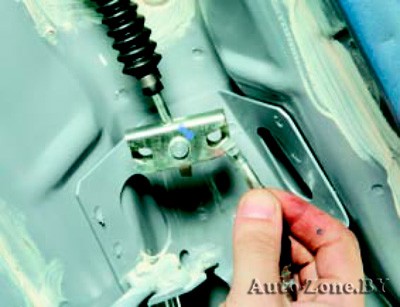

15. Отсоедините от уравнителя наконечник заднего троса привода, выведя его из прорези уравнителя.
Замена задних тросов привода стояночного тормоза

16. Аналогично отсоедините второй трос от уравнителя.
Замена задних тросов привода стояночного тормоза

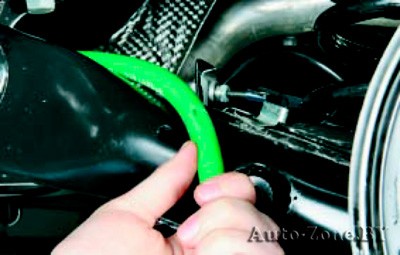

17. Извлеките трос из кронштейна кузова.
Замена задних тросов привода стояночного тормоза

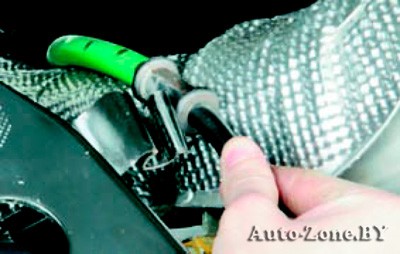

18. Извлеките втулку троса привода стояночного тормоза из кронштейна балки задней подвески.

19. Аналогично снимите трос привода стояночного тормоза с правой стороны.
Замена задних тросов привода стояночного тормоза

20. Установите трос привода стояночного тормоза в порядке, обратном снятию, запрессовав наконечник оболочки троса в отверстие щита тормозного механизма заднего колеса.

21. Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
