Снятие и установка топливной рампы

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

Вам потребуется ключ TORX T30.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Снятие и установка топливной рампы

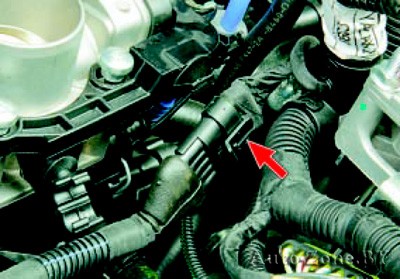

3. Отожмите фиксатор колодки жгута проводов форсунок…
Снятие и установка топливной рампы

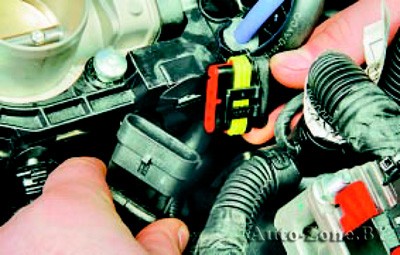

4. …и разъедините колодку.
Снятие и установка топливной рампы

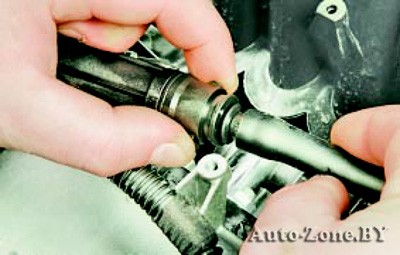

5. Нажмите на фиксаторы наконечника топливного шланга…
Снятие и установка топливной рампы

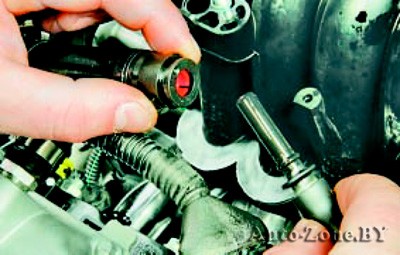

6. …и отсоедините топливный шланг от штуцера топливной рампы.
Снятие и установка топливной рампы

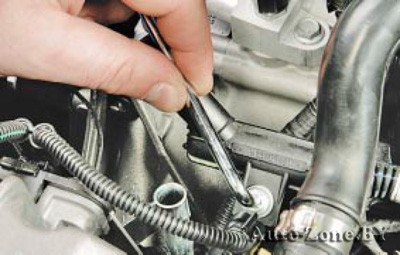

7. Выверните два болта крепления топливной рампы к впускной трубе…

Снятие и установка топливной рампы

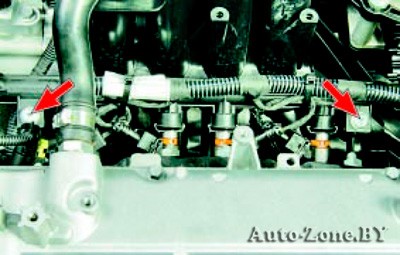

Так расположены болты крепления топливной рампы.

Снятие и установка топливной рампы

8. …и снимите топливную рампу в сборе с форсунками, преодолевая сопротивление резиновых уплотнителей.

Если при снятии рампы какая-либо форсунка осталась во впускной трубе, обязательно замените фиксатор этой форсунки.

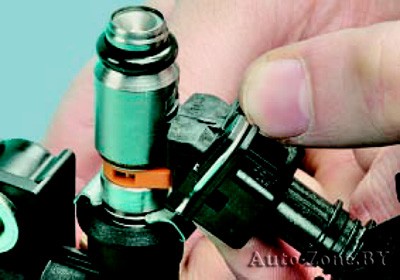

9. При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок»).

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

10. Установите топливную рампу в последовательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок моторным маслом.

11. Подсоединив топливный шланг к рампе, пустите двигатель и проверьте герметичность уплотнений форсунок и соединения шланга с рампой.
