Замена опор подвески силового агрегата

Силовой агрегат установлен на резиновой подушке справа и двух подушках (тоже резиновых) слева и сзади, закрепленных через кронштейны на картере коробки передач.

Вам потребуются: торцовые головки «на 13», «на 15», ключи на «17», «на 19», домкрат или подобный грузоподъемный механизм.

1. Вывесите переднюю часть автомобиля на опорах или поднимите автомобиль на подъемнике.
Замена опор подвески силового агрегата

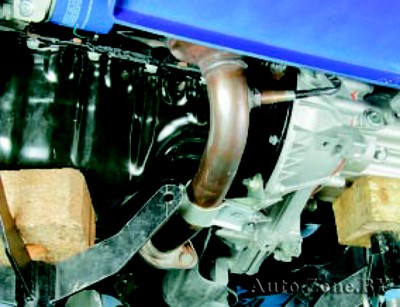

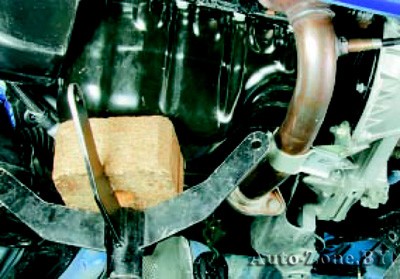

2. Установите под масляный картер двигателя и под картер коробки передач домкраты или опоры.
Замена опор подвески силового агрегата

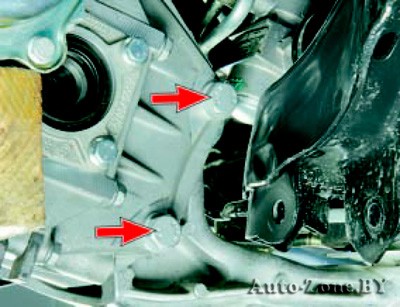

3. Для замены подушки задней опоры подвески силового агрегата выверните по два болта крепления кронштейна опоры к картеру коробки передач слева…
Замена опор подвески силового агрегата
4. …и справа коробки…

Для наглядности сняты амортизаторные стойки, рычаги подвески, приводы передних колес и промежуточная труба системы выпуска отработавших газов.

Замена опор подвески силового агрегата

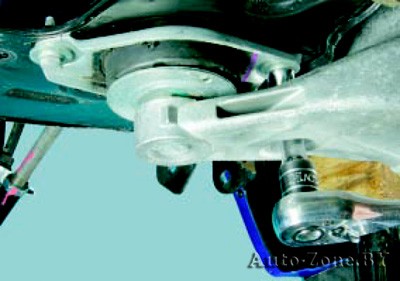

5. …выверните два болта крепления подушки опоры к поперечине передней подвески…

Передний болт крепления подушки выворачивают через специальное отверстие в кронштейне.

Замена опор подвески силового агрегата

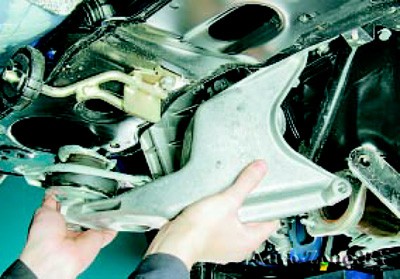

6. …и снимите заднюю опору подвески силового агрегата в сборе.
Замена опор подвески силового агрегата

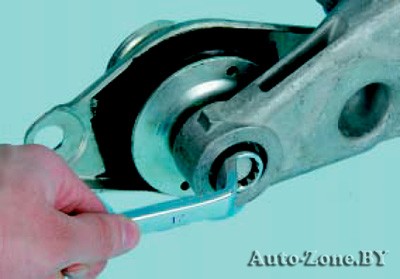

7. Для замены подушки выверните болт ее крепления к кронштейну…
Замена опор подвески силового агрегата
8. …и снимите подушку.

9. Соберите и установите заднюю опору подвески силового агрегата в порядке, обратном разборке и снятию.

Замена опор подвески силового агрегата

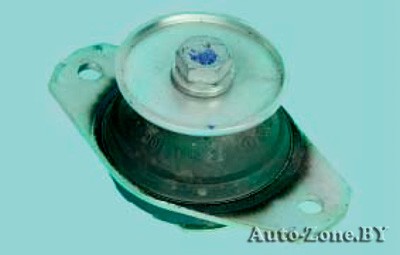

Так выглядит подушка задней опоры подвески силового агрегата. Для замены приобретите такую же подушку.

Замена опор подвески силового агрегата

10. Для замены подушки левой опоры подвески силового агрегата установите под картер коробки передач надежную опору.
Замена опор подвески силового агрегата

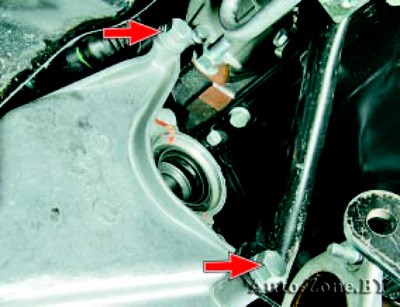

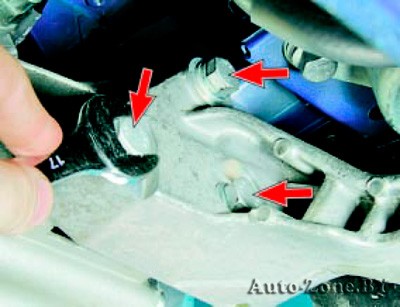

11. Выверните три болта крепления опоры к картеру коробки передач…
Замена опор подвески силового агрегата

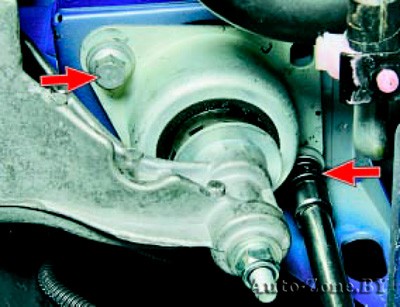

12. …два болта крепления подушки опоры к лонжерону кузова…
Замена опор подвески силового агрегата

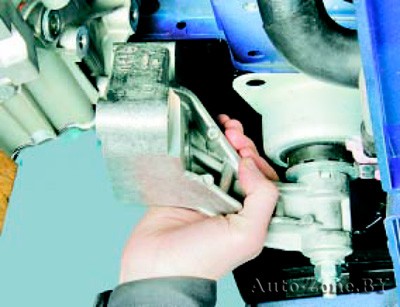

13. …и снимите левую опору подвески силового агрегата в сборе.
Замена опор подвески силового агрегата

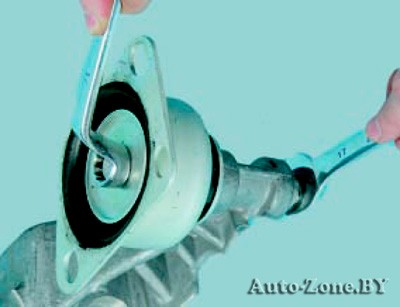

14. Для замены подушки отверните гайку болта ее крепления к кронштейну, удерживая болт от проворачивания вторым ключом…
Замена опор подвески силового агрегата

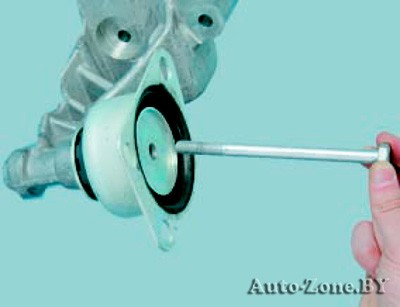

15. …извлеките болт…
Замена опор подвески силового агрегата

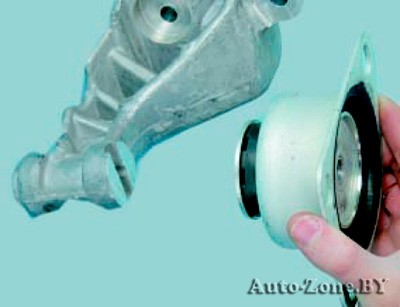

16. …и снимите подушку.

17. Соберите и установите левую опору подвески силового агрегата в порядке, обратном разборке и снятию.

Замена опор подвески силового агрегата

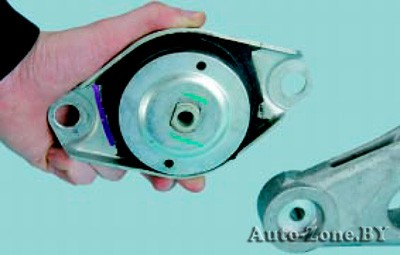

Так выглядит подушка левой опоры подвески силового агрегата. Для замены приобретите такую же подушку.

Замена опор подвески силового агрегата
18. Для замены подушки правой опоры подвески силового агрегата установите под масляный картер двигателя надежную опору.
Замена опор подвески силового агрегата

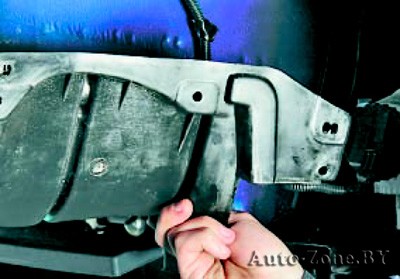

19. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).
Замена опор подвески силового агрегата

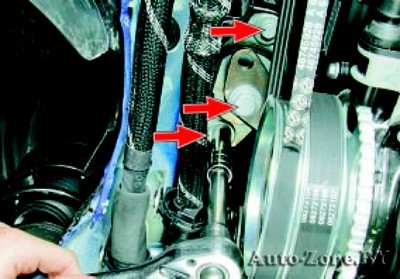

20. Выверните два болта крепления подушки к кронштейну на лонжероне кузова и один болт ее крепления к кронштейну на двигателе, а затем снимите подушку.

21. Установите подушку правой опоры подвески силового агрегата и снятые детали в порядке, обратном снятию.

Замена опор подвески силового агрегата

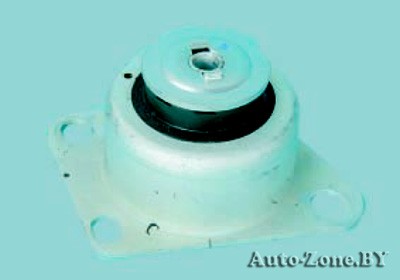

Так выглядит подушка правой опоры подвески силового агрегата. Для замены приобретите такую же подушку.
