Замена подшипника и вилки выключения сцепления

Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления.

Вам потребуются: отвертка с плоским лезвием…
Замена подшипника и вилки выключения сцепления

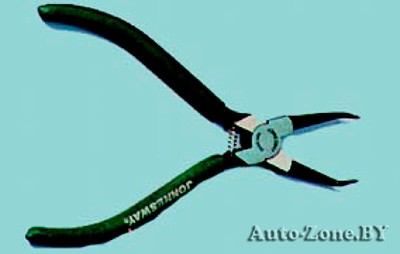

…разжимной съемник стопорных колец.

При замене подшипника выключения сцепления по причине шума проверьте состояние лепестков нажимной пружины нажимного диска. При сильном износе концов лепестков в местах контакта с подшипником замените нажимной диск в сборе.

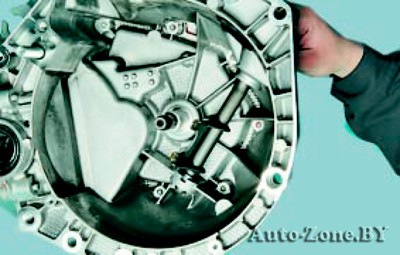

1. Снимите коробку передач (см. «Снятие и установка коробки передач»).
Замена подшипника и вилки выключения сцепления

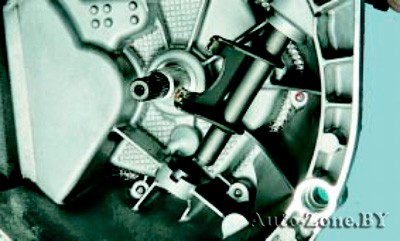

2. Преодолевая сопротивление фиксаторов крепления подшипника к вилке выключения сцепления, отсоедините подшипник от вилки…
Замена подшипника и вилки выключения сцепления

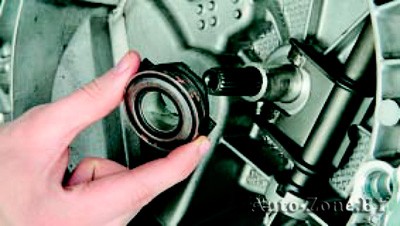

3. …снимите его с направляющей втулки и первичного вала коробки передач.
Замена подшипника и вилки выключения сцепления

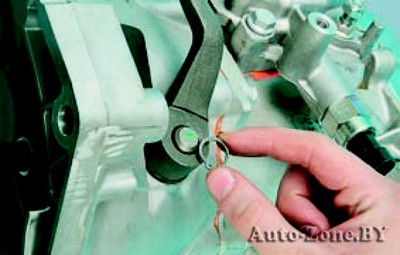

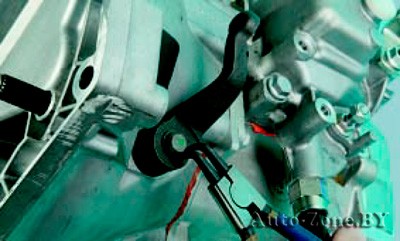

4. Съемником разожмите стопорное кольцо…
Замена подшипника и вилки выключения сцепления
5. …и снимите кольцо, выведя его из проточки вала выключения сцепления.
Замена подшипника и вилки выключения сцепления

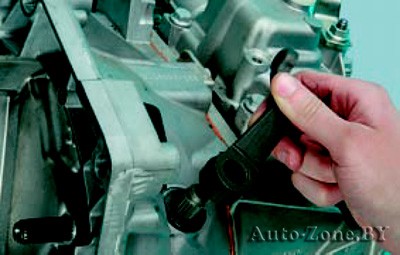

6. Снимите рычаг…
Замена подшипника и вилки выключения сцепления

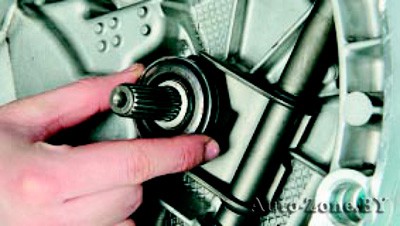

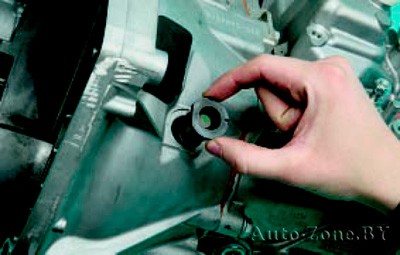

7. …и верхнюю втулку вала вилки выключения сцепления.
Замена подшипника и вилки выключения сцепления

8. Поверните вал вилки на 90°…
Замена подшипника и вилки выключения сцепления
9. …поднимите вверх до полного извлечения нижней части вала из нижней втулки…
Замена подшипника и вилки выключения сцепления

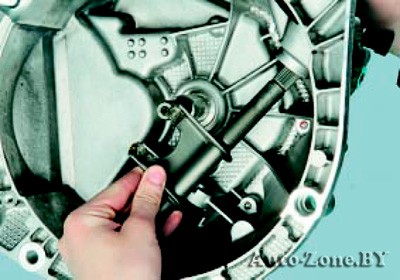

10. …и снимите вилку с валом, выведя верхнюю часть вала из отверстия в картере сцепления.
Замена подшипника и вилки выключения сцепления

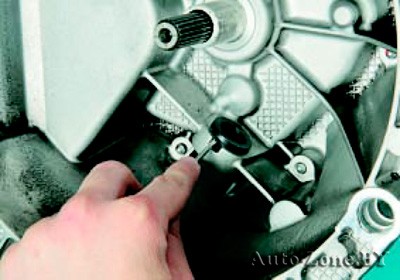

11. При необходимости подденьте отверткой и извлеките из картера сцепления нижнюю втулку вала.

12. Замените неисправные детали.

13. Установите детали в порядке, обратном снятию. Смажьте втулки консистентной смазкой. Перед установкой подшипника выключения сцепления смажьте наружную поверхность направляющей втулки тонким слоем консистентной смазки.
