Замена прокладки крышки головки блока цилиндров

Если течь масла из-под крышки головки блока цилиндров не удалось устранить подтяжкой болтов крепления крышки, замените ее прокладку.

Вам потребуются: торцовая головка «на 8», ключ «на 10», отвертки с крестообразным и плоским лезвием.
1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Замена прокладки крышки головки блока цилиндров

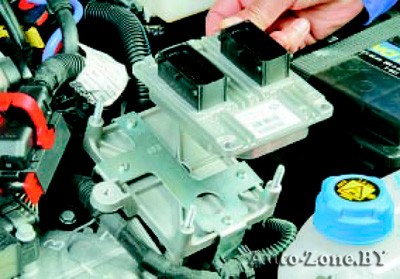

2. Снимите электронный блок управления двигателем (см. «Снятие и установка электронного блока управления двигателем»).
Замена прокладки крышки головки блока цилиндров

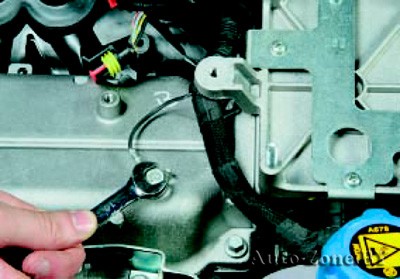

3. Выверните болт крепления наконечника «массового» провода к крышке головки блока цилиндров и отведите провод в сторону.
Замена прокладки крышки головки блока цилиндров

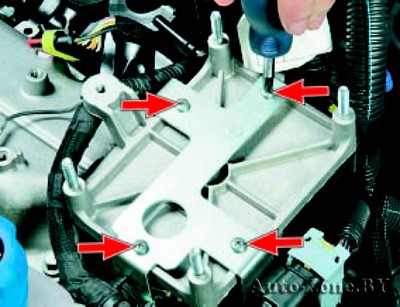

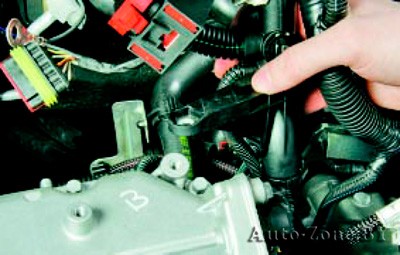

4. Выверните четыре винта крепления держателя жгутов проводов к кронштейну блока управления двигателем…
Замена прокладки крышки головки блока цилиндров
5. …снимите держатель с кронштейна и отведите в сторону вместе со жгутами.
Замена прокладки крышки головки блока цилиндров

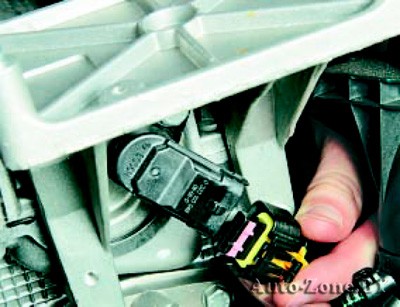

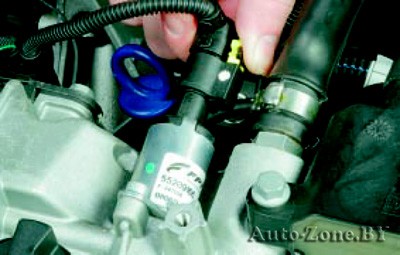

6. Отсоедините колодку жгута проводов отдатчика фазы, сдвинув замок фиксатора (желтого цвета) и нажав на фиксатор колодки.
Замена прокладки крышки головки блока цилиндров

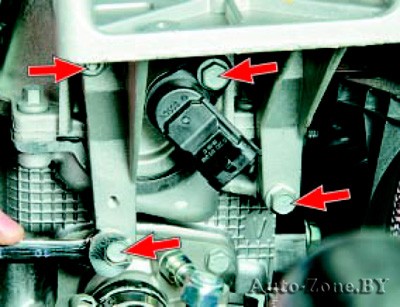

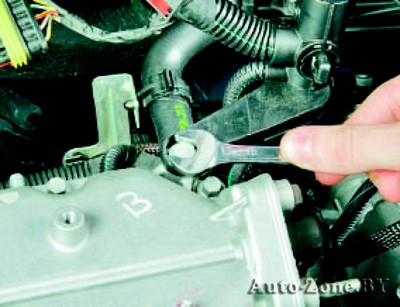

7. Выверните три болта, отверните одну гайку крепления кронштейна блока управления двигателем к головке блока цилиндров…
Замена прокладки крышки головки блока цилиндров

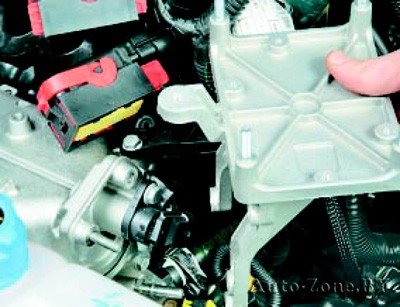

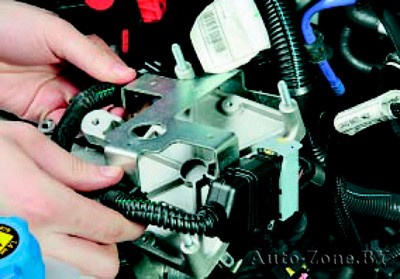

8. …и снимите кронштейн.
Замена прокладки крышки головки блока цилиндров

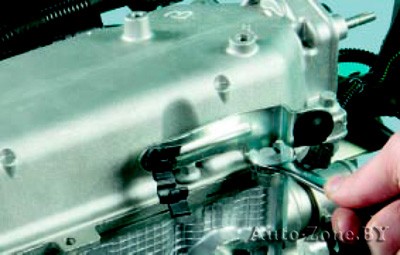

9. Выверните болт крепления держателя моторного жгута к крышке головки блока цилиндров…
Замена прокладки крышки головки блока цилиндров
10. …и отведите держатель вместе со жгутом в сторону.
Замена прокладки крышки головки блока цилиндров

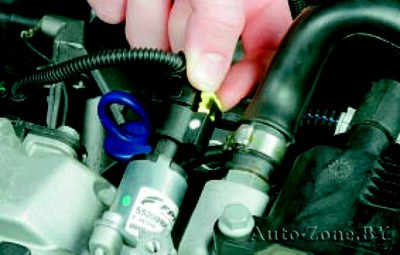

11. Выдвиньте замок фиксатора колодки жгута проводов электромагнитного клапана системы изменения фаз газораспределения…
Замена прокладки крышки головки блока цилиндров
12. …и, нажав на фиксатор…
Замена прокладки крышки головки блока цилиндров

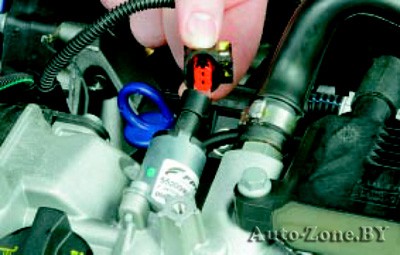

13. …отсоедините колодку от клапана.
Замена прокладки крышки головки блока цилиндров

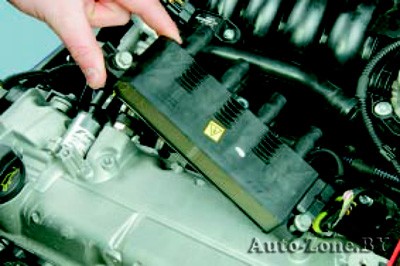

14. Снимите катушку зажигания (см. «Снятие и установка катушки зажигания»).
Замена прокладки крышки головки блока цилиндров

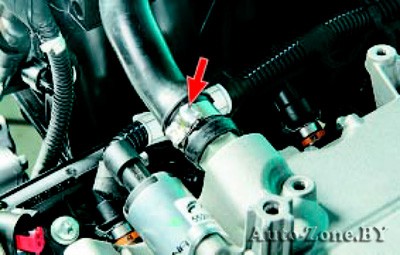

15. При необходимости разожмите отверткой замок хомута крепления шланга системы вентиляции картера к штуцеру на крышке головки блока цилиндров и снимите шланг с автомобиля (второй конец шланга остался свободным после снятия воздушного фильтра).
Замена прокладки крышки головки блока цилиндров
16. Выверните болт крепления держателя переднего жгута проводов к крышке головки блока цилиндров…
Замена прокладки крышки головки блока цилиндров

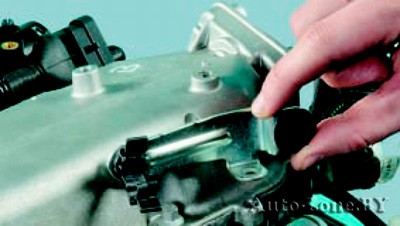

17. …и снимите держатель вместе со жгутом.

Для наглядности показано на снятом двигателе, без жгута проводов.

Замена прокладки крышки головки блока цилиндров

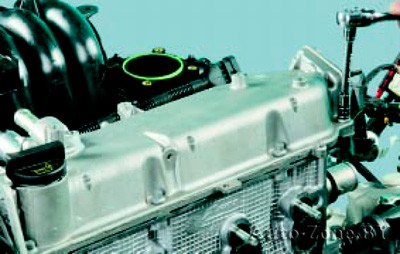

18. Выверните восемь болтов крепления крышки головки блока цилиндров…
Замена прокладки крышки головки блока цилиндров

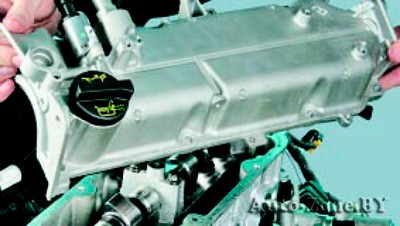

19. …и снимите крышку.
Замена прокладки крышки головки блока цилиндров

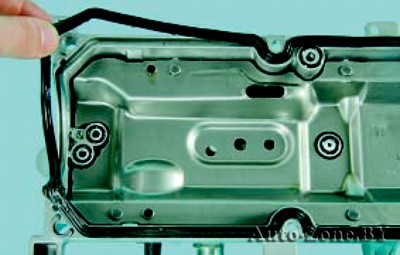

20. Извлеките прокладку крышки головки блока цилиндров из пазов крышки.
Замена прокладки крышки головки блока цилиндров
21. Проверьте состояние резиновых уплотнительных колец каналов системы изменения фаз газораспределения.

Замена прокладки крышки головки блока цилиндров

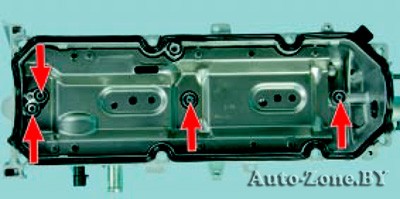

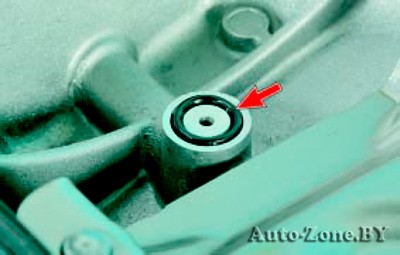

Так расположены в крышке головки блока цилиндров уплотнительные кольца каналов системы изменения фаз газораспределения.

Замена прокладки крышки головки блока цилиндров

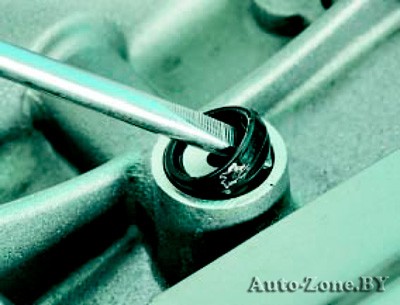

22. Если кольца надорваны, сильно обжаты или затвердели, извлеките их из пазов крышки, поддев отверткой…
Замена прокладки крышки головки блока цилиндров

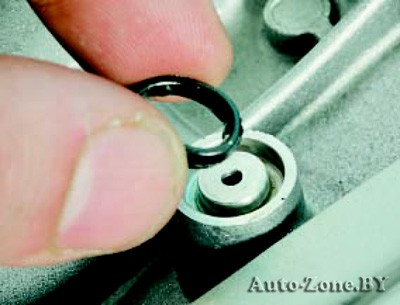

23. …и установите новые кольца.

Замена прокладки крышки головки блока цилиндров

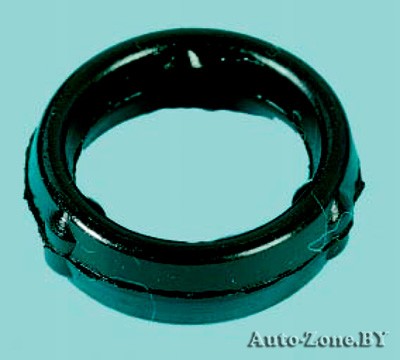

Уплотнительные кольца каналов системы изменения фаз газораспределения имеют оригинальную форму. Не заменяйте их аналогичными кольцами от других автомобилей, даже если они близки по размерам.
Негерметичность уплотнительных колец приведет к отказу в работе системы изменения фаз газораспределения.

Замена прокладки крышки головки блока цилиндров

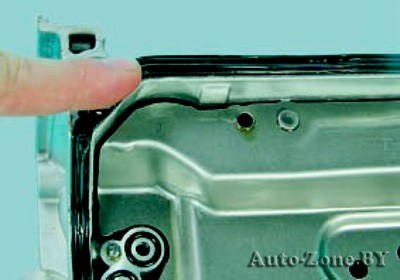

24. Очистите и обезжирьте пазы крышки. Установите в пазы крышки новую прокладку и нанесите герметик на ее углы.

25. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию.
