Снятие и установка салонного фильтра

Вам потребуется отвертка с крестообразным лезвием.

Снятие и установка салонного фильтра

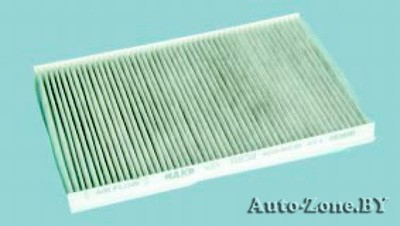

Для очистки от содержащейся в воздухе пыли служит фильтр в корпусе климатического блока перед теплообменником испарителя…
Снятие и установка салонного фильтра

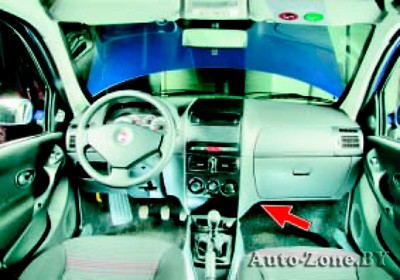

…расположенный под панелью приборов со стороны переднего пассажира.

Для снятия салонного фильтра выполните следующее.

Для наглядности показано на снятом климатическом блоке.

Снятие и установка салонного фильтра

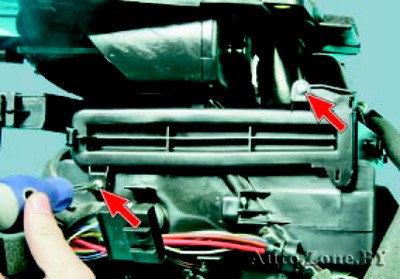

1. Выверните два самонарезающих винта крепления крышки фильтра к корпусу климатического блока…
Снятие и установка салонного фильтра

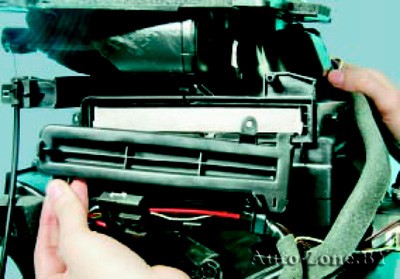

2. …снимите крышку…
Снятие и установка салонного фильтра

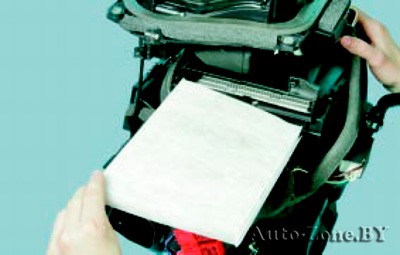

3. …и извлеките салонный фильтр из блока.

4. Установите салонный фильтр в порядке, обратном снятию.

Снятие и установка салонного фильтра

При установке фильтра сориентируйте его таким образом, чтобы стрелки на фильтре совпадали с направлением воздушного потока.
