Снятие и установка выключателя отсечки подачи топлива

Вам потребуются: торцовая головка «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Для наглядности работа показана при снятом педальном узле.

Снятие и установка выключателя отсечки подачи топлива

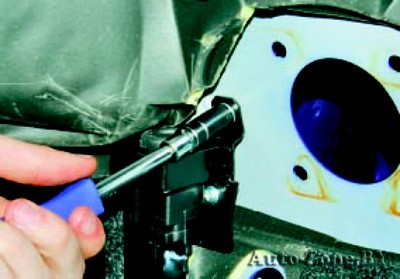

2. Отверните гайку крепления кронштейна выключателя отсечки подачи топлива к щиту передка.
Снятие и установка выключателя отсечки подачи топлива

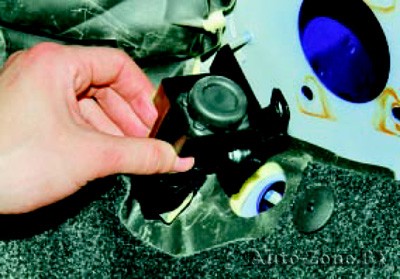

3. Снимите со шпильки выключатель в сборе с кронштейном…
Снятие и установка выключателя отсечки подачи топлива

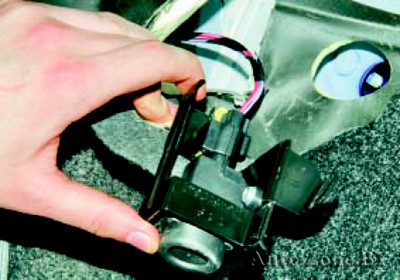

4. …отведите его от щита передка и разверните так, чтобы открылся доступ к колодке жгута проводов.
Снятие и установка выключателя отсечки подачи топлива

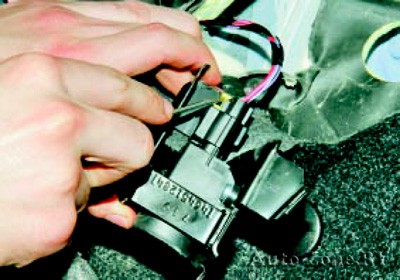

5. Поддев отверткой фиксатор колодки жгута проводов…
Снятие и установка выключателя отсечки подачи топлива

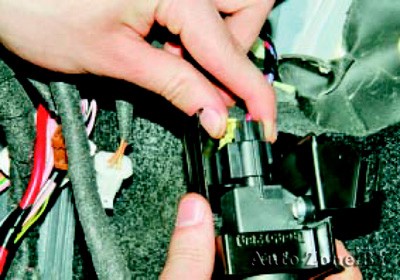

6. …сдвиньте фиксатор…
Снятие и установка выключателя отсечки подачи топлива

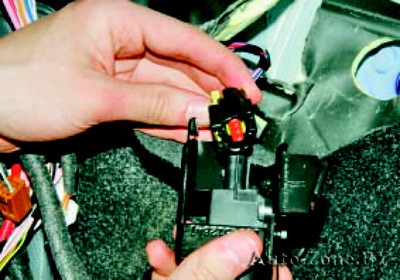

7. …отсоедините от выключателя колодку и снимите выключатель вместе с кронштейном.
8. При необходимости выверните два винта крепления выключателя к кронштейну и снимите выключатель.
9. Установите выключатель отсечки подачи топлива в порядке, обратном снятию.
