БЛОКИ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ, МАРКИРОВКА АВТОЛАМП

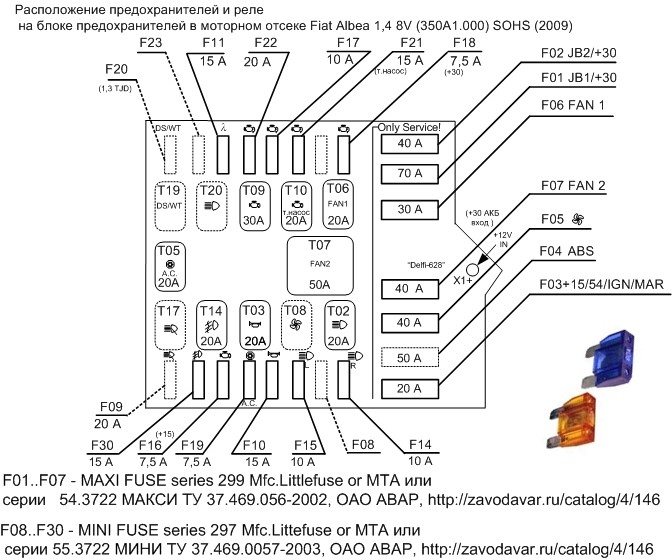

Предохранители и реле моторный отсек (исправлено). Вся нумерация предохранителей и реле выверена и перепроверялась по нескольким источникам, так и на живых блоках реле. В итоге, порядковые номера полностью совпадают в материалах и со схемой и с блоками.
| № п/п | *Fiat Albea c 2006 1,4 8 V* Подсистемы | Блок 53а рис.38 Моторный отсек |

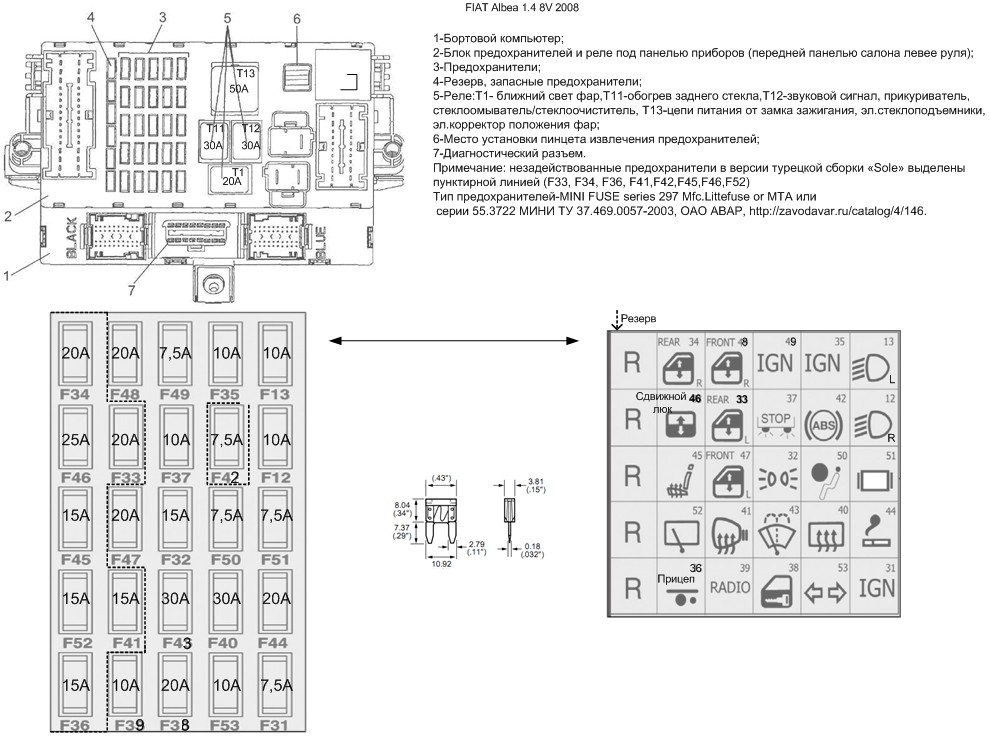

Блок 53в рис.37 Салон |
||
| 1. | Габаритные огни, подсвет номерного знака, подсвет внутр. приборов | F01+30/JB1 F03+15/54/IGN /MAR(пит.через замок зажигания) |
F32,F51подсвет. | ||
| 2. | Фары дальний и ближний свет |
F01,F03, F14прав, F15лев дальние |
T2 | F12прав,F13лев ближние |
T1 |
| 3. | Настр.(корректор) фар ближний свет | F01,F03 | F12прав,F13лев | T1 | |
| 4. | Противотуман. фары и фонари п/т.задние | F01,F03, F30 | T14 | ||
| 5. | Указатели поворотов и аварийная сигнализация | F01,F03 | F53+30 | ||
| 6. | Стоп-сигналы, фонари заднего хода | F01,F03 | F31, F37+15 | ||
| 7. | Освещ. салона, багажника, вещ. ящика | F01,F03 | F39+30, F49+15 | ||
| 8. | Обогрев заднего стекла, стеклоочиститель передний, омыватель передний, обогрев наружных зеркал | F01,F03 | F40, F43, F41 |
T11 T12 |
|
| 9. | Магнитола+30, INT/+15/54 | F01,F03 | F39+30, F49+15 | ||
| 10. | Звук. сигналы, пит. прикуривателя и подсветка гнезда прикуривателя |
F01,F03, F10 | T3 | F44, F51подсвет. |
T12 |
| 11. | Стеклоподъемники передние | F01,F03, F02+30 | F47,F48, F49 +15 | T13 | |
| 12. | Эл. блокировка дверей | F01,F03 | F38 | ||
| 13. | Комбинация приборов — питание | F01,F03 | F37 +15, F53+30 | ||
| 14. | Система кондиционирования, эл. вентилятор системы охлаждения |
F01,F03, F06(1скор), F07(2скор), F05, F16+15, F19 |
T6, T7, T8?(нет)T5 |
F31,F51подсвет. | |
| 15. | Воздушная подушки безопасности | F01,F03 | F37+15,F50 | ||
| 16. | ABS | F01,F03, F04 | F37+15,F42 | ||
| 17. | Иммобилайзер | F01,F03 | |||
| 18. | Система запуска ДВС и зарядки АКБ | F01,F03 | |||
| 19. | Зажигание и эл. система впрыска | F01,F03, F11, F16+15, F17, F18+30, F21,F22 |
T9, T10
|
F35 | |
| 20. | Шина CAN и пит. диагност. разъема | F01,F03 | F39+30 | ||
ФУНКЦИОНИРОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЯ
Пояснения к схемам
На схемах встречаются обозначения в рамочках -1,3JTD, 1,4 8V , а также буквы «M», «D». В описании встречаются выражения Natural POWER, BiPOWER. Под этим следует понимать условное обозначение версий ДВС на электрических схемах, а именно:
1,4 8V – ДВС с кодом 350A1.000
1,6 16 V, Natural POWER— ДВС с кодом 182 B6.000,
1.6 16 V, BiPOWER (Methane — M или Petrol)- CNG FUEL SYSTEM, ДВС с кодом 182B6.000
1,3JTD ДВС с кодом 188A9000 (Diesel- D)

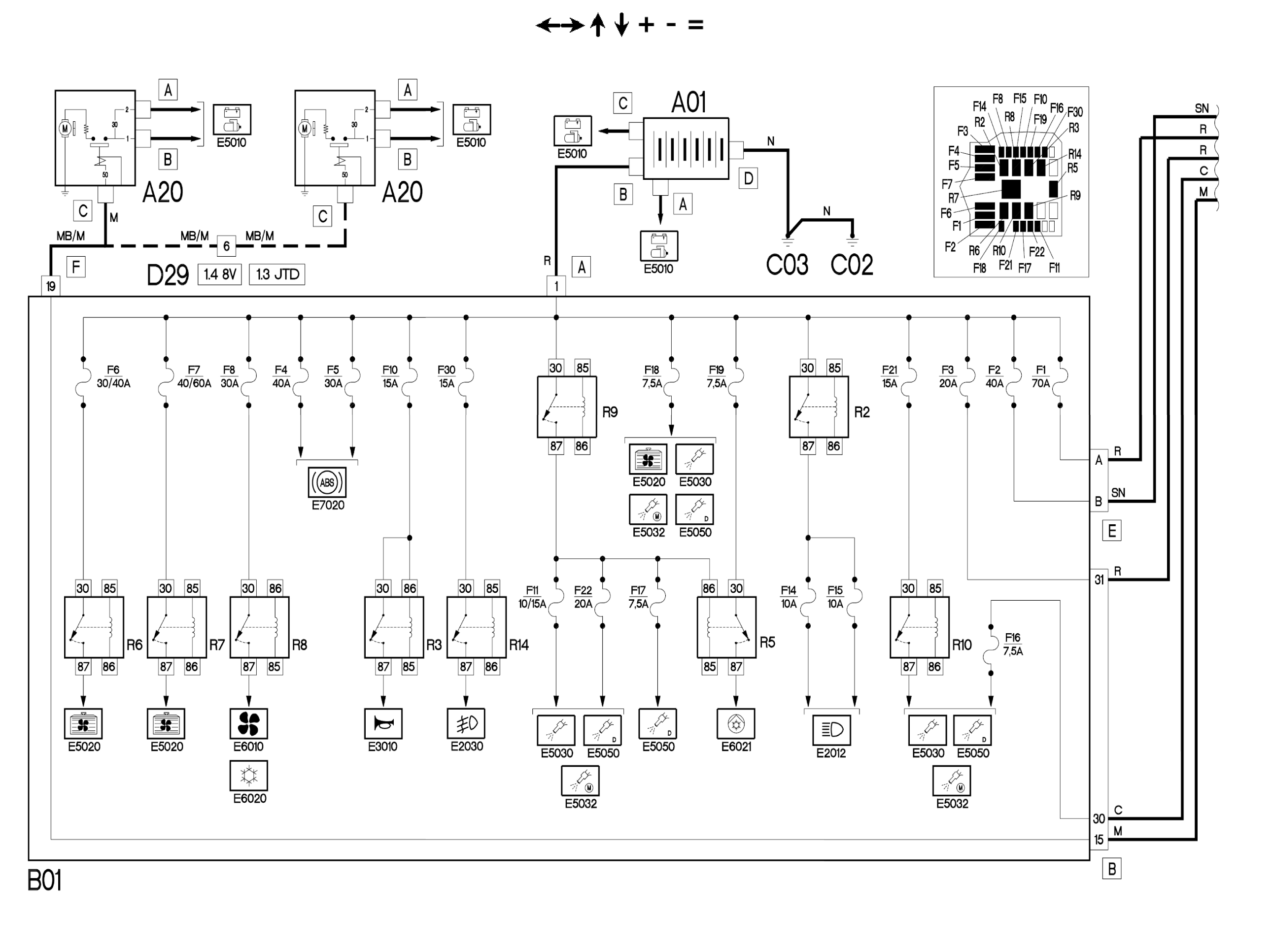

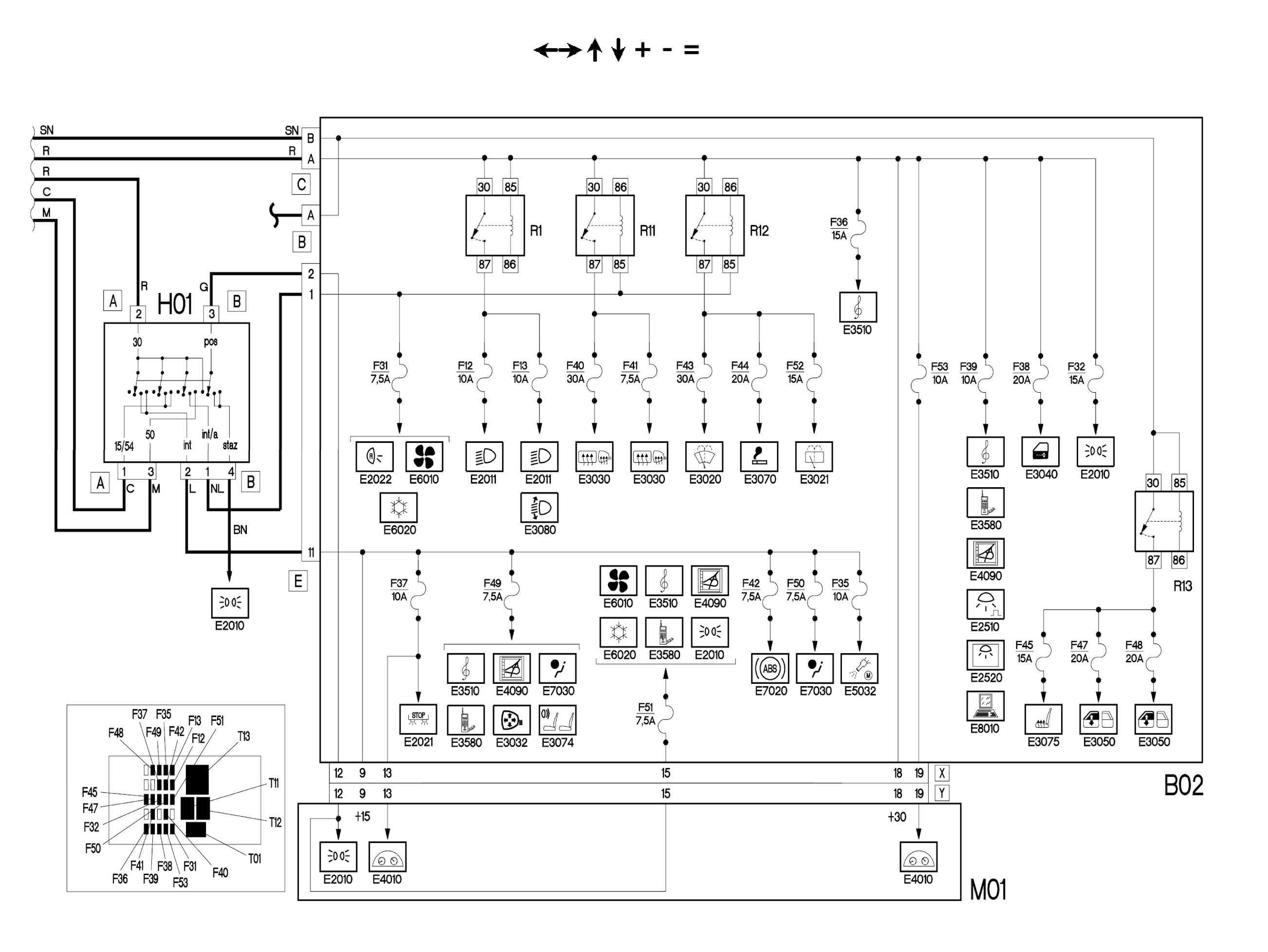

Линии (цепи), которые распределяют электрическую мощность различным приборам, представлены соответствующими электрическими схемами для различных функций и систем.
Эти схемы только в общем (условно) показывают ссылки в виде стрелок и буквенно-цифровых обозначений (например, «Е 5010») на все линии электрической связи, когда они покидают батарею, соединительные устройства (монтажные блоки реле и предохранителей) и замок зажигания.
Также, условно не показаны (с целью не загромождать чертеж) цепи питания реле ( к-ты 80 и 85) в блоках реле и предохранителей и цепи от выходных контактов (к-т 87) реле к потребителям, там где этого не требуется для понимания работы.
См. соответствующие схемы для более подробной информации.
- A001(или А01) — BATTERY / Аккумуляторная батарея (АКБ);
- A20 — STARTER MOTOR / Электростартер;
- B001 (или В01)- JUNCTION UNIT / Монтажный (или соединительный) блок реле и предохранителей в моторном отсеке;
- B2 — JUNCTION UNIT UNDER DASHBOARD / Монтажный (или соединительный) блок реле и предохранителей под приборной панелью;
- C — BATTERY EARTH ON ENGINE / Соединение минусового вывода АКБ корпусом двигателя;
- C3 — BATTERY EARTH ON BODYSHELL / Соединение минусового вывода АКБ корпусом шасси;
- D29 — ENGINE CABLES / ENGINE SERVICES CABLE COUPLING / Служебная кабельная муфта
H001 — IGNITION SWITCH / Замок зажигания; - M001 (или М01)- BODY COMPUTER / Бортовой компьютер;
Электрооборудование, по материалам от E-Learn, имеет условное функциональное обозначение «Е». Всё электрооборудование условно разделено разработчиками (для удобства пользования схемами) на 10 групп по функциональной принадлежности, имеющие обозначение условное двузначными числами:
E10 ИСТОЧНИКИ ПИТАНИЯ И ЗЕМЛИ (КОРПУСА ШАССИ)
E20 ННАРУЖНОЕ ОСВЕЩЕНИЕ
E25 ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
E30 ЭЛЕКТРОПРИВОДНЫЕ УСТРОЙСТВА
E35 АКСЕССУАРЫ РАДИО
E40 КОМБИНАЦИЯ ПРИБОРОВ
E50 УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И СИСТЕМ УПРАВЛЕНИЯ
E60 СИСТЕМА КЛИМАТ-КОНТРОЛЯ
E70 ЭЛЕКТРОННЫЕ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА
E80 ДИАГНОСТИЧЕСКИЕ СИСТЕМЫ
Группы, в свою очередь, разделены на подгруппы, имеющие условное обозначение четырехзначными числами (которые также указываются и на схемах электрических с целью не загромождать чертеж):
E10 ИСТОЧНИКИ ПИТАНИЯ И ЗЕМЛИ (КОРПУСА ШАССИ)
Е1010 СИСТЕМА ИСТОЧНИКОВ ПИТАНИЯ
E1020 Земли (корпуса шасси)
E20 НАРУЖНОЕ ОСВЕЩЕНИЕ
E2010 ГАБАРИТНЫЕ ОГНИ/ОСВЕЩЕНИЕ НОМЕРНОГО ЗНАКА
Е2011 БЛИЖНИЙ СВЕТ ГОЛОВНЫЕ ФАРЫ
Е2012 ДАЛЬНИЙ СВЕТ ГОЛОВНЫЕ ФАРЫ
Е2020 СИГНАЛЫ ПОВОРОТА И АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ
Е2021 СИГНАЛЫ ТОРМОЖЕНИЯ
Е2022 СИГНАЛЫ ДВИЖЕНИЯ ЗАДНИМ ХОДОМ
Е2030 ПРОТИВОТУМАННЫЕ ФАРЫ
Е2031 ЗАДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ
E25 ВНУТРЕННЕЕ ОСВЕЩЕНИЕ
E2510 ОСВЕЩЕНИЕ САЛОНА (для раздвижных дверей, версии С УДЛИНЕННОЙ колесной базой, MY 2005>>)
E2510 ОСВЕЩЕНИЕ САЛОНА (длинная версия колесной базы, MY 2005>>)
E2510 ОСВЕЩЕНИЕ САЛОНА (Doblò уровня комплектации TRIM, MY 2005>)
E2510 ОСВЕЩЕНИЕ САЛОНА (Doblò уровень комплектации CARGO TRIM, Раздвижные двери, MY 2005>)
E2510 ОСВЕЩЕНИЕ САЛОНА (Doblò уровень комплектации CARGO TRIM, MY 2005>)
E2510 ОСВЕЩЕНИЕ САЛОНА
E2510 ОСВЕЩЕНИЕ САЛОНА (7 мест)
E2520 ОСВЕЩЕНИЕ ПЕРЧАТОЧНОГО ЯЩИКА — комплектации LIGHT купе – ПОДСВЕТКА В СолнцезащитнОМ
козырЬКЕ (MY 2005>)
E2520 ОСВЕЩЕНИЕ ПЕРЧАТОЧНОГО ЯЩИКА — комплектации LIGHT купе — ПОДСВЕТКА В СолнцезащитнОМ
козырЬКЕ (Doblò уровня комплектации)
E2530 подсветкА КОМБИНАЦИИ приборов (MY 2005>)
E30 ЭЛЕКТРОПРИВОДНЫЕ УСТРОЙСТВА
E3010 ЗВУКОВОЙ СИГНАЛ (MY 2005)
E3020 ВЕТРОВОГО СТЕКЛА омыватель / очиститель (MY 2005)
E3021 заднего СТЕКЛА омыватель / очиститель (MY 2005)
E3030 ПОДОГРЕВ ЗАДНего ВЕТРОВОГО СТЕКЛА и подогрев зеркал заднего вида (MY 2005)
E3032 РЕГУЛИРОВКА ПОЛОЖЕНИЯ НАРУЖНИХ ЗЕРКАЛ ЗАДНЕГО ВИДА (MY 2005)
E3040 центральный замок (MY 2005)
E3050 передние электрические стеклоподъемники (уровень комплектации CARGO, MY 2005)
E3050 передние электрические стеклоподъемники (Doblò уровень комплектации, MY 2005)
E3070 прикуривателЬ / ДОПОЛНИТЕЛЬНАЯ розетКа ЭЛЕКТРОпитания (MY 2005)
E3074 СИГНАЛИЗАЦИЯ положениЯ сиденИЙ (7 местный, MY 2005)
E3075 подогрев сидений (MY 2005)
E3080 КОРРЕКТОР ПОЛОЖЕНИЯ ФАР (MY 2005)
E3090 Датчик парковки (MY 2005)
E35 АКСЕССУАРЫ РАДИО
E3510 РАДИО (Doblo trim level, my 2005)
E40 КОМБИНАЦИЯ ПРИБОРОВ
E4010 КОМБИНАЦИЯ ПРИБОРОВ (Версия ДВС BiPower, MY 2005)
E4080 БОРТОВОЙ КОМПЬЮТЕР (MY 2005)
E4090 НАВИГАТОР (MY 2005)
E50 УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И СИСТЕМЫ УПРАВЛЕНИЯ
E5010 ЗАПУСК И подзаряка (Версия ДВС BiPower, MY 2005)
E5020 ОХЛАЖДЕНИе ДВИГАТЕЛЯ (с системой климат — контроля, BiPower, MY 2005)
E5030 электронное управление бензиновыми двигателями
E60 СИСТЕМА КЛИМАТ-КОНТРОЛЯ
E6010 ОТОПИТЕЛЬ (MY 2005)
E6020 КОНДИЦИОНИРОВАНИЕ (MY 2005)
E6021 КОМПРЕССОР КОМПОНЕНТЫ (BiPower, MY 2005)
70 ЭЛЕКТРОННЫЕ СИСТЕМЫ ТРАНСПОРТНОГО СРЕДСТВА
E7010 CODE (BiPower, MY 2005)
E7020 ABS (MY 2005)
E7030 ПОДУШКА БЕЗОПАСНОСТИ (MY 2005)
E7035 ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ
E7010 CODE (BiPower, MY 2005)
E80 ДИАГНОСТИЧЕСКИЕ СИСТЕМЫ
E8010 ДИАГНОСТИЧЕСКИЙ РАЗЪЕМ (MY 2005) ОПИСАНИЕ

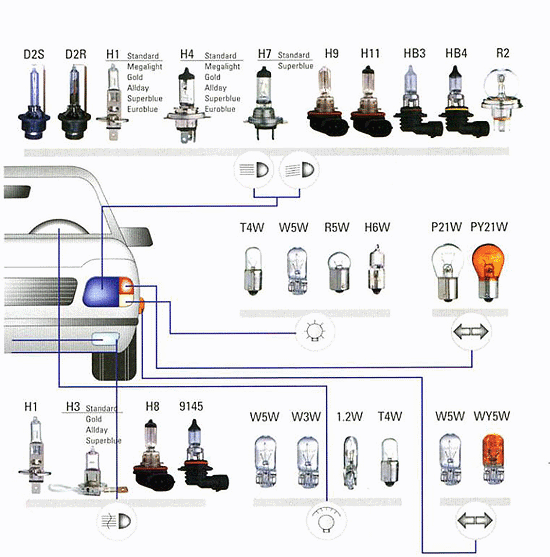

Маркировки автомобильных ламп
Т — лампа цокольная миниатюрная T4W.
R – лампа, которая выполнена с цоколем 15 мм и диаметром колбы 19 мм R5W.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5 мм P21W.
W — после числа стоит обозначение мощности (60/55 W), если такового не имеется, то число обозначает только номер модели.
W — в начале маркировки означает, что лампа выполнена со стеклянным цоколем W5W.
Н – лампа галогенная H6W.
Y – если буква стоит перед числом, то лампа выполнена с оранжевым цветом колбы PY21W.
P – если стоит заглавная буква в самом начале маркировки ,то фланцевая.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
SV – софитная лампа (двух сторон расположен цоколь).
E — лампа с цоколем резьбового типа.
W – лампа, в которой цоколь стеклянный.
