СИСТЕМА ОХЛАЖДЕНИЯ
Вентилятор системы охлаждения основного радиатора
ОЕМ код вентилятора системы охлаждения:
46826696 -вентилятор охлаждения двигателя.

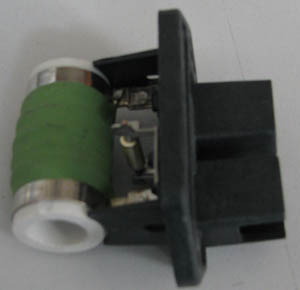

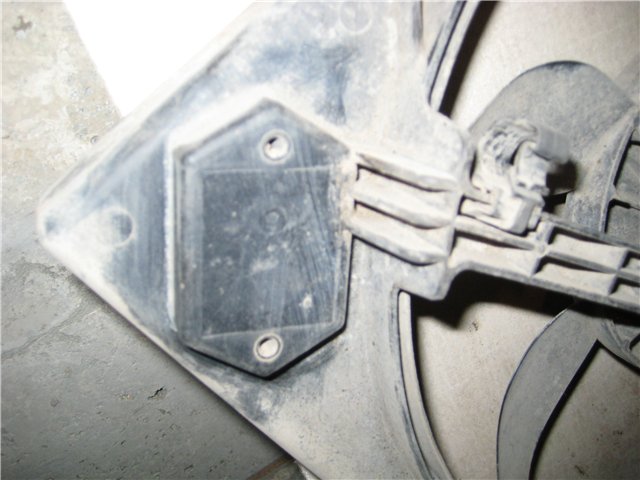

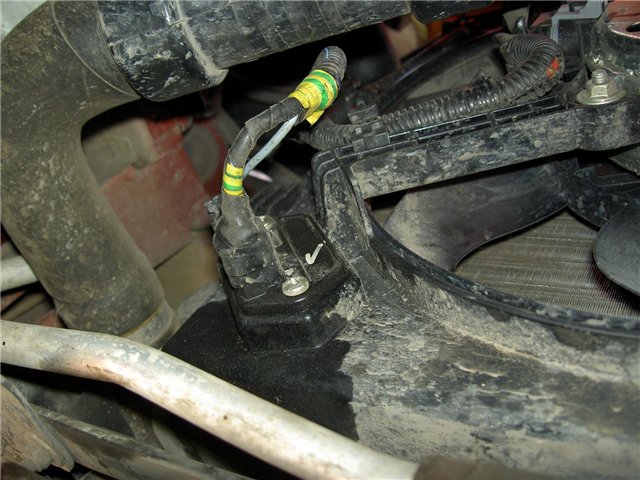

1-я скорость вентилятора — включается при достижении температуры двигателя 97° С, через дополнительное сопротивление, за счет него вентилятор вращается не на полную мощность. Установлен резистор на пластиковом кожухе вентилятора охлаждения в левом нижнем углу. Крепится на своё посадочное место при помощи двух шурупов. Доступ к нему лучше всего из смотровой ямы или эстакады.
2-я скорость вентилятора — включается напрямую т.е. без дополнительного сопротивления, вентилятор вращается быстро (включается когда температура двигателя достигает 105° С).
1-я скорость чаще всего не работает потому, что пропадает электрический контакт на дополнительном резисторе. Но вторая скорость должна работать, т.к. вентилятор подключен напрямую. Также в автомобилях базовой комплектации штатно не устанавливается дополнительное сопротивление, а соответственно у них вентилятор охлаждения двигателя работает только на полную мощность (2-я скорость).
Начинаем проверку вентилятора системы охлаждения двигателя при его отказе.
1. Тест 1-й скорости.
Вытаскиваете предохр №11 ( №1 усл. обозначен на фото), проверяете. Исправен — вставляем обратно, неиспр — замена на такой же, поставить предохр обязательно для дальнейшего теста.
Вытаскиваешь реле R5 (№1 усл. на фото) , там 4 ножки,. 2 ножки для управления реле, 2 ножки — силовые, управление вентилятором (по ним и идет ток для вентилятора).
2 управляющие ножки и 2 силовые — стоят параллельно друг другу, напротив друг друга, не попутайте. Управл ножки поуже и потоньше силовых. На примере реле R1 показано где силовая часть, а где управляющая часть реле.
Тогда включаете зажигание и вставляете кусок провода в силовые отверстия вынутого реле. Т.е. по сути сами замыкаем цепь вручную, вентилятор должен закрутиться на 1-й скорости. Если вентилятор заработал, причину следует искать либо в самом реле (сгорела обмотка, сгорели силовые контакты), либо в цепи управления реле. Но как показывает практика, дело в основном в неисправности дополнительного сопротивления или же в самом электромоторе вентилятора.
2. Тест 2-й скорости.
Порядок действия идентичен проверки 1-й скорости, только проверяете сначала пред №12 (на фото усл. №2) , если исправно вставляете обратно, нет-заменяете. Затем реле R6 (на фото усл. №2), замыкаешь силовые цепи где было реле R6 проводком, вентилятор должен закрутиться с большей скоростью.

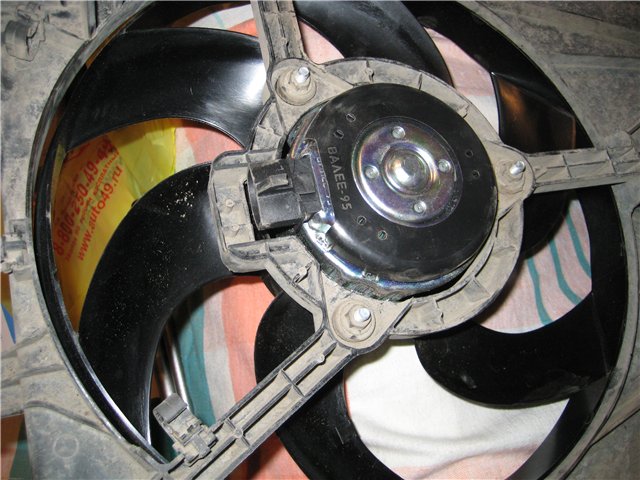

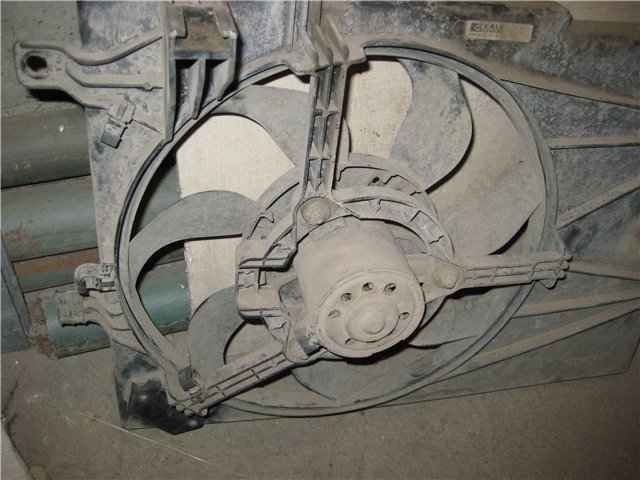

Пытливые умы изобретательных владельцев нашли выход из положения, подобрали для замены вышедшего из строя родного вентилятора системы охлаждения двигателя. Фото замены нашего родного вентилятора (карлсона) на вентилятор с электродвигателем от ЛАДЫ КАЛИНА. На первом фото снятый штатный вентилятор вместе с диффузором.

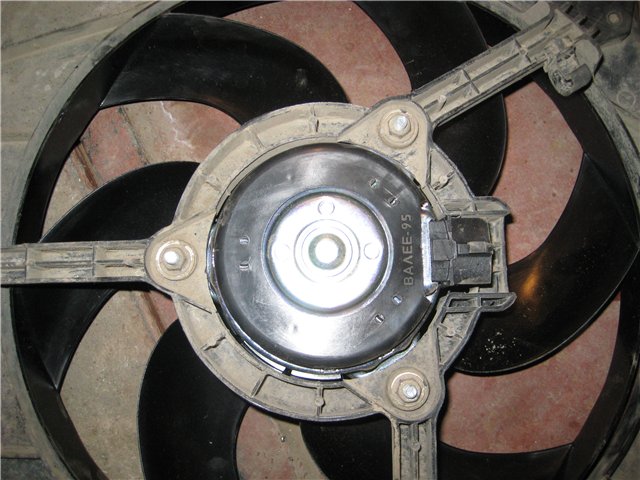

На фото установленный, новый, вентилятор с электродвигателем. Хотелось бы обратить внимание на то, что по началу крыльчатка цепляла за диффузор в месте «выпуклости» под разъем питания. То есть, надо взять шлифмашинку, нождак, напильник и сточить пару миллиметров эту выпуклость. В общем съэкономленные деньги стоят небольшого труда.
