Схемы электрооборудования

Схемы электрооборудования

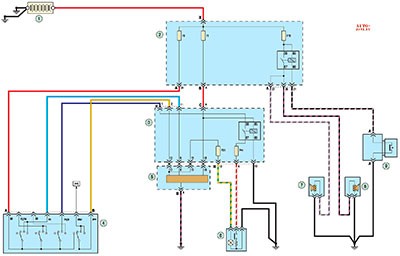

Схема 1. Система пуска двигателя и система зарядки: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — комбинация приборов; 7 — генератор; 8 — стартер

Схемы электрооборудования

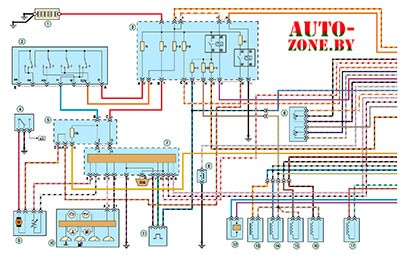

Схема 2а. Система зажигания и система управления двигателем: 1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3 — блок реле и предохранителей в моторном отсеке; 4 — выключатель отсечки подачи топлива; 5 — блок реле и предохранителей в салоне автомобиля; 6 — датчик положения педали акселератора; 7 — блок управления бортовым компьютером; 8 — выключатель педали сцепления; 9 — топливный модуль; 10 — комбинация приборов; 11 — датчик скорости; 12 — датчик детонации; 13,14,15,16 — форсунки; 17 — датчик положения коленчатого вала

Схемы электрооборудования

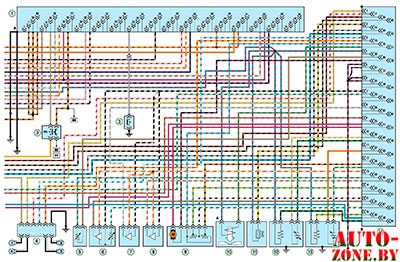

Схема 2б. Система зажигания и система управления двигателем: 1,14 — электронный блок управления; 2 — выключатель стоп-сигналов; 3 — сигнальная лампа аварийного падения давления масла; 4 — свечи зажигания; 5 — датчик температуры охлаждающей жидкости; 6 — датчик температуры впускного воздуха; 7 — датчик положения распределительного вала; 8 — датчик абсолютного давления; 9 — электропривод дроссельной заслонки; 10 — электромагнитный клапан продувки адсорбера; 11 — электромагнитный клапан изменения фаз газораспределения; 12 — управляющий датчик концентрации кислорода; 13 — диагностический датчик концентрации кислорода

Схемы электрооборудования

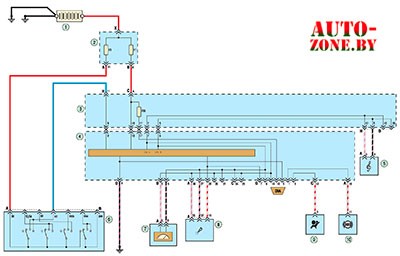

Схема 3. Диагностический разъем: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — автомагнитола; 6 — выключатель (замок) зажигания; 7 — комбинация приборов; 8 — электромагнитный клапан изменения фаз газораспределения; 9 — электронный блок управления подушками безопасности; 10 — электронный блок управления ABS

Схемы электрооборудования

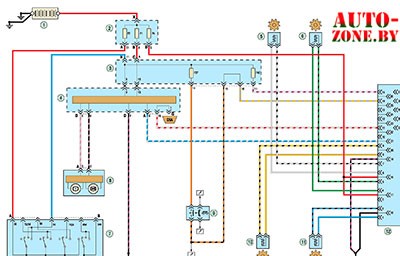

Схема 4. Антиблокировочная система ABS: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — датчик частоты вращения левого переднего колеса; 6 — датчик частоты вращения правого переднего колеса; 7 — выключатель (замок) зажигания; 8 — комбинация приборов; 9 — выключатель стоп-сигналов; 10 — датчик частоты вращения левого заднего колеса; 11 — датчик частоты вращения правого заднего колеса; 12 — электронный блок управления антиблокировочной системой

Схемы электрооборудования

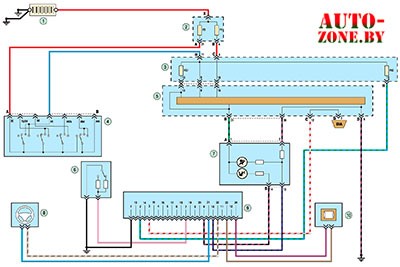

Схема 5. Подушки безопасности: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — выключатель (замок) зажигания; 5 — электронный блок управления бортовым компьютером; 6 — выключатель подушки безопасности пассажира; 7 — комбинация приборов; 8 — модуль подушки безопасности водителя; 9 — блок управления подушками безопасности; 10 — модуль подушки безопасности пассажира

Схемы электрооборудования

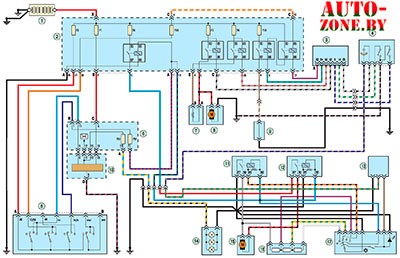

Схема 6. Система отопления (кондиционирования) и вентиляции салона: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — электронный блок управления двигателем; 4 — датчик давления; 5 — выключатель (замок) зажигания; 6 — блок реле и предохранителей в салоне автомобиля; 7 — дополнительное сопротивление; 8 — электровентилятор системы охлаждения двигателя; 9 — компрессор кондиционера; 10 — электронный блок управления бортовым компьютером; 11 — реле выключения четвертой скорости вращения электровентилятора; 12 — реле выключения первой скорости вращения электровентилятора; 13 — датчик температуры; 14 — лампы подсветки блока управления системой отопления; 15 — электровентилятор отопителя салона; 16 — дополнительное сопротивление электровентилятора отопителя салона; 17 — блок управления системой отопления (кондиционирования) и вентиляции салона

Схемы электрооборудования

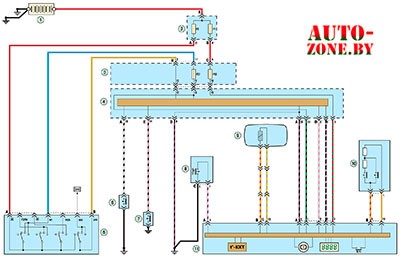

Схема 7. Комбинация приборов: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — датчик уровня тормозной жидкости; 7 — выключатель сигнальной лампы включения стояночного тормоза; 8 — подрулевой переключатель; 9 — левое наружное зеркало заднего вида; 10 — блок выключателей на панели приборов; 11 — комбинация приборов

Схемы электрооборудования
Схема 8. Электроблокировка замков дверей: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — антенна устройства дистанционного управления; 7 — контактная кнопка крышки багажника; 8 — комбинация приборов; 9 — моторедуктор левой передней двери; 10 — моторедуктор левой задней двери; 11 — кнопка аварийного отключения топлива; 12 — моторедуктор правой передней двери; 13 — моторедуктор правой задней двери

Схемы электрооборудования
Схема 9. Стеклоподъемники передних дверей: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — выключатель (замок) зажигания; 5 — электронный блок управления бортовым компьютером; 6 — блок управления стеклоподъемниками; 7 — переключатель управления стеклоподъемниками левой двери; 8 — моторедуктор стеклоподъемника левой передней двери; 9 — моторедуктор стеклоподъемника правой передней двери; 10 — переключатель управления стеклоподъемником правой двери

Схемы электрооборудования
Схема 10. Звуковые сигналы и прикуриватель: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — выключатель (замок) зажигания; 5 — электронный блок управления бортовым компьютером; 6 — прикуриватель; 7 — звуковой сигнал высокого тона; 8 — звуковой сигнал низкого тона; 9 — подрулевой переключатель

Схемы электрооборудования
Схема 11. Аудиосистема: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — высокочастотный динамик в левой передней двери; 7 — среднечастотный динамик в левой передней двери; 8 — левый задний среднечастотный динамик; 9 — автомагнитола; 10 — высокочастотный динамик в правой передней двери; 11 — среднечастотный динамик в правой передней двери; 12 — правый задний среднечастотный динамик

Схемы электрооборудования

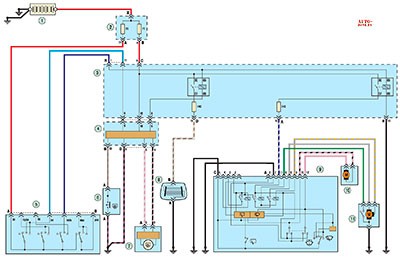

Схема 12. Стеклоочиститель ветрового окна и обогрев заднего стекла: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — блок переключателей; 7 — комбинация приборов; 8 — обогрев заднего стекла; 9 — подрулевой переключатель; 10 — электронасос стеклоомывателя ветрового окна; 11 — моторедуктор стеклоочистителя ветрового окна

Схемы электрооборудования
Схема 13. Электрокорректор света блок-фар: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — блок переключателей на панели приборов; 7 — комбинация приборов; 8 — левая блок-фара; 9 — правая блок-фара

Схемы электрооборудования

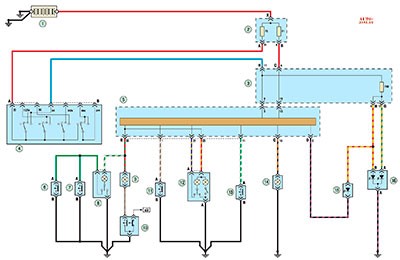

Схема 14. Освещение салона: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — выключатель (замок) зажигания; 5 — электронный блок управления бортовым компьютером; 6 — левый задний выключатель плафона освещения салона; 7 — правый задний выключатель плафона освещения салона; 8 — плафон освещения задних пассажирских сидений; 9 — плафон освещения багажного отсека; 10 — выключатель плафона освещения багажного отсека; 11 — левый передний выключатель плафона освещения салона; 12 — плафон освещения водительского места и места переднего пассажира; 13 — правый передний выключатель плафона освещения салона; 14 — плафон освещения вещевого ящика; 15 — блок выключателей на панели приборов; 16 — блок переключателей

Схемы электрооборудования

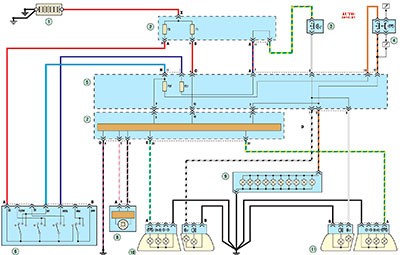

Схема 15. Задние фонари и дополнительный стоп-сигнал: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — выключатель света заднего хода; 4 — выключатель стоп-сигналов; 5 — блок реле и предохранителей в салоне автомобиля; 6 — выключатель (замок) зажигания; 7 — электронный блок управления бортовым компьютером; 8 — комбинация приборов; 9 — дополнительный стоп-сигнал; 10 — левый задний фонарь; 11 — правый задний фонарь

Схемы электрооборудования

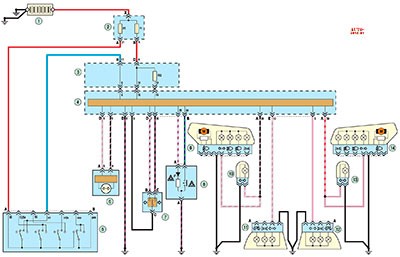

Схема 16. Указатели поворота и аварийная сигнализация: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — комбинация приборов; 7 — левый подрулевой переключатель; 8 — выключатель аварийной сигнализации; 9 — левая передняя блок-фара; 10 — левый боковой указатель поворота; 11 — задний левый фонарь; 12 — правый задний фонарь; 13 — правый боковой указатель поворота; 14 — правая передняя блок-фара

Схемы электрооборудования

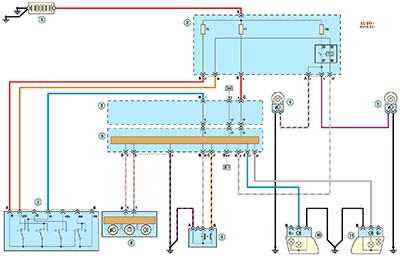

Схема 17. Противотуманные фары: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — левая передняя противотуманная фара; 5 — правая передняя противотуманная фара; 6 — электронный блок управления бортовым компьютером; 7 — выключатель (замок) зажигания; 8 — комбинация приборов; 9 — блок переключателей; 10 — левый задний противотуманный фонарь; 11 — правый задний противотуманный фонарь

Схемы электрооборудования

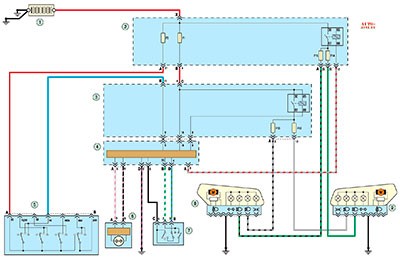

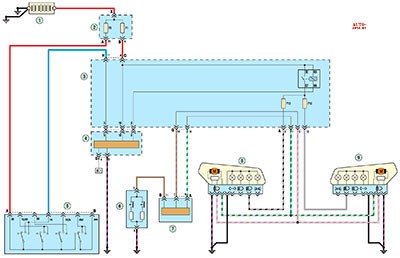

Схема 18. Ближний и дальний свет фар: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — комбинация приборов; 7 — подрулевой переключатель; 8 — левая передняя блок-фара; 9 — правая передняя блок-фара

Схемы электрооборудования

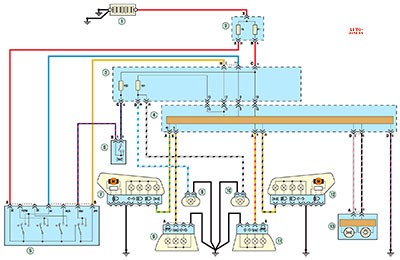

Схема 19. Габаритные огни: 1 — аккумуляторная батарея; 2 — блок реле и предохранителей в моторном отсеке; 3 — блок реле и предохранителей в салоне автомобиля; 4 — электронный блок управления бортовым компьютером; 5 — выключатель (замок) зажигания; 6 — подрулевой переключатель; 7 — левая передняя блок-фара; 8,10 — фонари освещения номерного знака; 9 — левая задняя блок-фара; 11 — правая задняя блок-фара; 12 — правая передняя блок-фара; 13 — комбинация приборов
