Снятие и установка облицовки тоннеля пола

Вам потребуются: отвертки с крестообразным и плоским лезвием, нож.

Чтобы не поцарапать детали, оберните жало отвертки изоляционной лентой.

Снятие и установка облицовки тоннеля пола

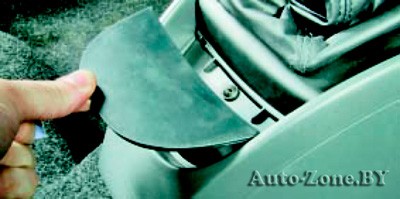

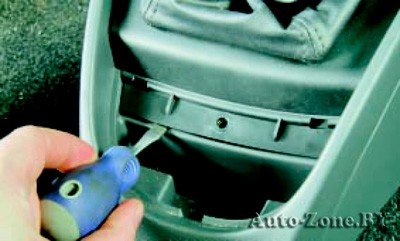

1. Подденьте отверткой декоративную заглушку и снимите ее.
Снятие и установка облицовки тоннеля пола

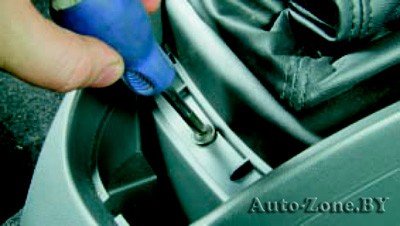

2. Выверните винт крепления рамки чехла рычага управления коробкой передач.
Снятие и установка облицовки тоннеля пола

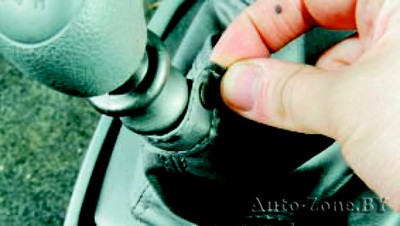

3. Отстегните застежку верхнего крепления чехла рычага управления коробкой передач…
Снятие и установка облицовки тоннеля пола

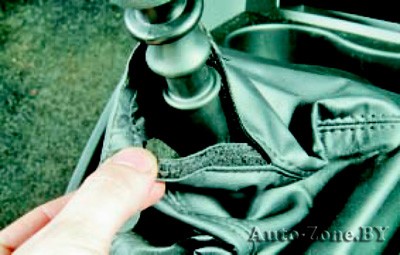

4. …расстегните фиксатор-«липучку»…
Снятие и установка облицовки тоннеля пола

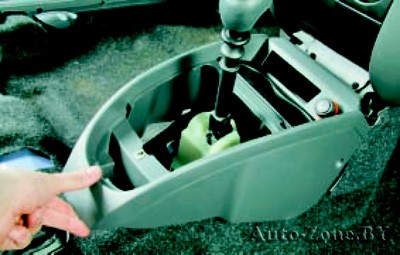

5. …и, поддев отверткой рамку чехла…
Снятие и установка облицовки тоннеля пола

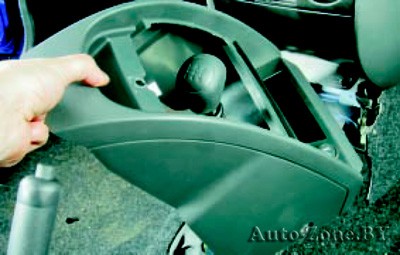

6. …снимите рамку в сборе с чехлом с рычага.
Снятие и установка облицовки тоннеля пола

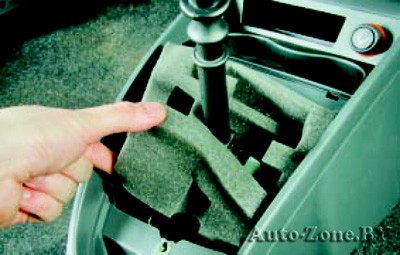

7. Снимите шумоизоляцию.
Снятие и установка облицовки тоннеля пола

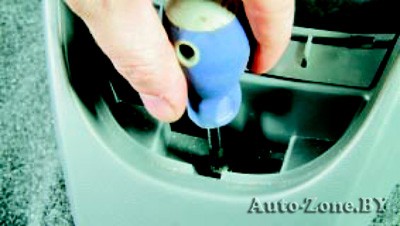

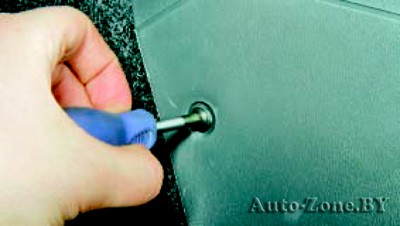

8. Выверните левый…
Снятие и установка облицовки тоннеля пола

9. …правый винты крепления облицовки тоннеля пола к кронштейну консоли панели приборов…
Снятие и установка облицовки тоннеля пола

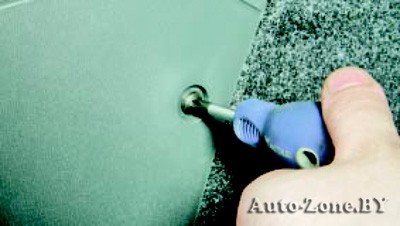

10. …и винт крепления облицовки к основанию кузова.
Снятие и установка облицовки тоннеля пола

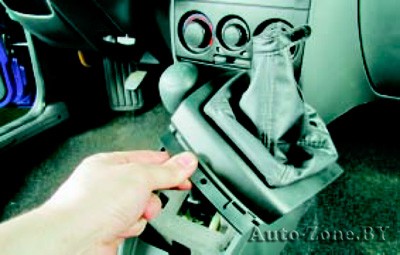

11. Отведите облицовку тоннеля пола от консоли.
Снятие и установка облицовки тоннеля пола

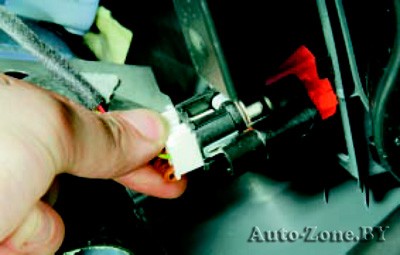

12. Нажмите на фиксатор…
Снятие и установка облицовки тоннеля пола

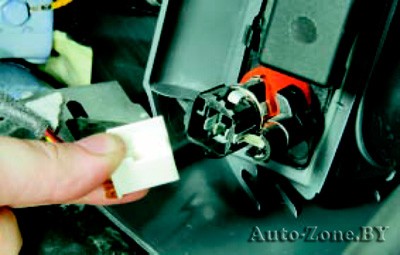

13. …и отсоедините колодку жгута проводов от прикуривателя.
Снятие и установка облицовки тоннеля пола

14. Снимите облицовку тоннеля пола.

15. Установите детали в порядке, обратном снятию.
