Подбор регулировочного кольца подшипников дифференциала

Вам потребуются: ключ «на 13», отвертка с плоским лезвием, пассатижи.

Предварительный натяг подшипников дифференциала должен составлять 0,15-0,35 мм. Натяг обеспечивается подбором толщины регулировочного кольца из поставляемых в запасные части. Регулировочное кольцо устанавливают в гнездо картера сцепления под крышкой левого подшипника дифференциала.
Подбор регулировочного кольца подшипников дифференциала

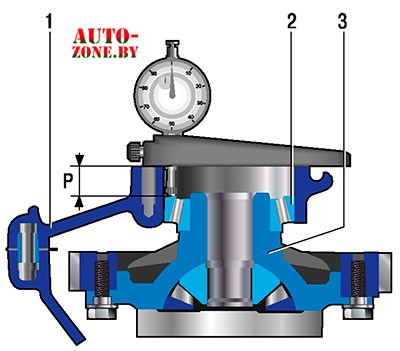

Рис. 6.8. Измерение расстояния Р: 1 — картер коробки передач; 2 — наружная обойма подшипника; 3 — корпус дифференциала

1. Для определения расстояния Р между плоскостью картера и наружной обоймой подшипника установите индикатор, как показано на рис. 6.8.
Подбор регулировочного кольца подшипников дифференциала

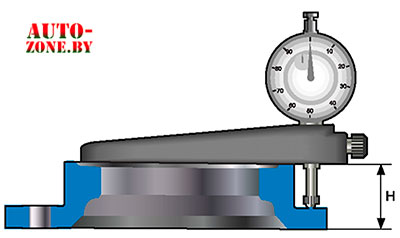

Рис. 6.9. Измерение высоты крышки: Н — высота крышки

2. Установите индикатор, как показано на рис. 6.9, и измерьте высоту крышки Н.

3. Определите толщину S (в мм) необходимого регулировочного кольца по формуле S = P — H + 0,12, где 0,12 мм — заданный предварительный натяг внутреннего подшипника дифференциала. Толщина S поставляемых регулировочных колец составляет 2-3 мм (с шагом 0,10 мм).
Подбор регулировочного кольца подшипников дифференциала

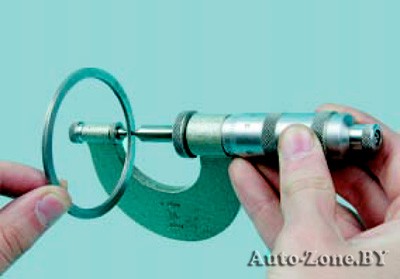

4. Подберите регулировочное кольцо необходимой толщины.

Если из предложенного размерного ряда не удалось выбрать подходящее кольцо, установите самое толстое кольцо или несколько колец.

Ремонт дифференциала
