Ремонт первичного вала

Вам потребуются: универсальный съемник, отвертки с плоским лезвием, съемник стопорных колец, бородок, молоток, оправка.

1. Зажмите с небольшим усилием вал в тиски с накладками из мягкого металла на губках.
Ремонт первичного вала

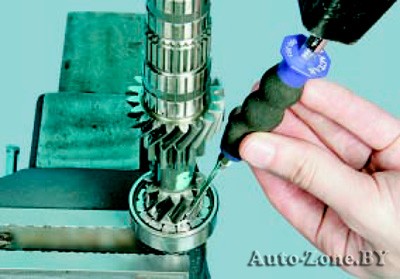

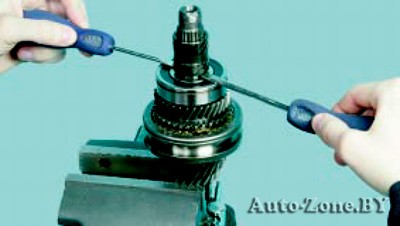

2. С помощью двух отверток или универсального съемника спрессуйте втулку шестерни V передачи с первичного вала…
Ремонт первичного вала

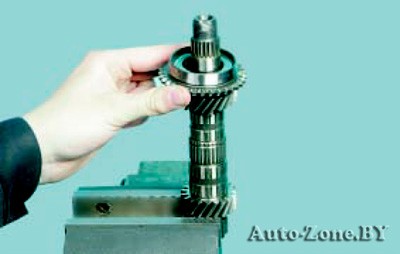

3. …и снимите втулку с вала.
Ремонт первичного вала

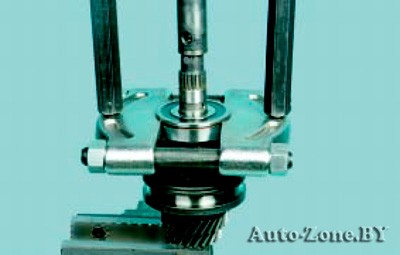

4. C помощью универсального съемника спрессуйте задний подшипник…
Ремонт первичного вала

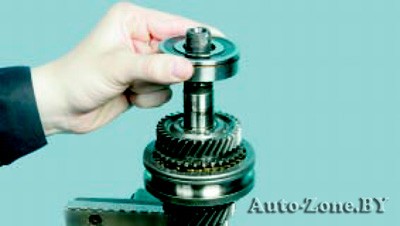

5. …и снимите его с вала.

При таком способе снятия заднего подшипника первичного вала возможно разрушение сепаратора подшипника и, как следствие, замена подшипника.

Ремонт первичного вала

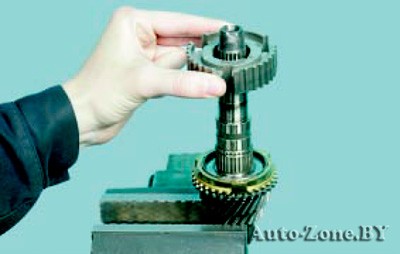

6. Снимите с первичного вала шестерню IV передачи…
Ремонт первичного вала

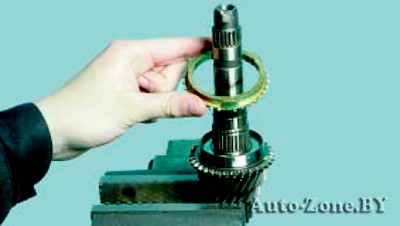

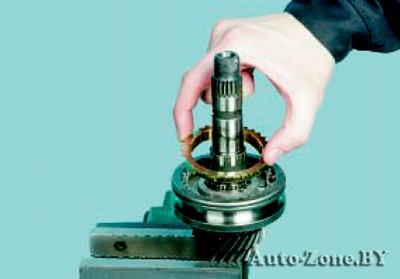

7. …и блокирующее кольцо синхронизатора IV передачи.
Ремонт первичного вала

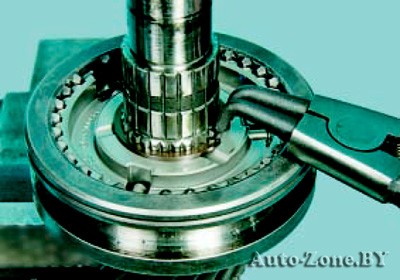

8. Разожмите стопорное кольцо…
Ремонт первичного вала

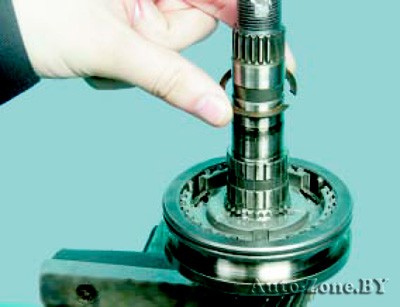

9. …выведите из проточки вала и снимите его.
Ремонт первичного вала

10. Сдвиньте вверх…
Ремонт первичного вала

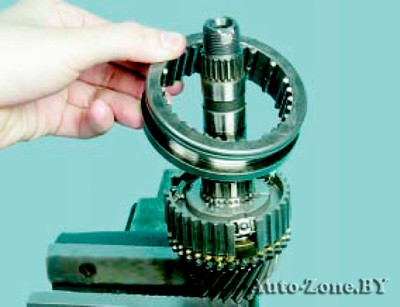

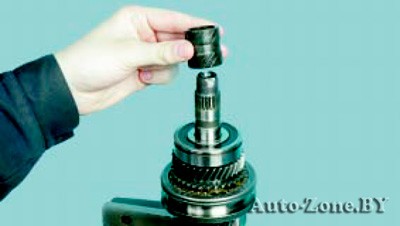

11. …и снимите скользящую муфту со ступицы муфты синхронизатора III и IV передач и с вала.
Ремонт первичного вала

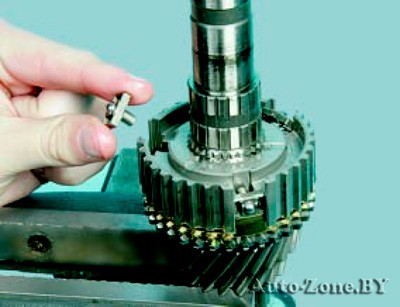

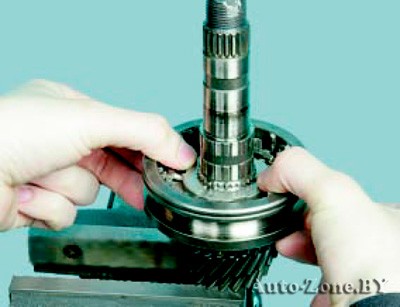

12. Извлеките сухари из пазов ступицы муфты синхронизатора.
Ремонт первичного вала

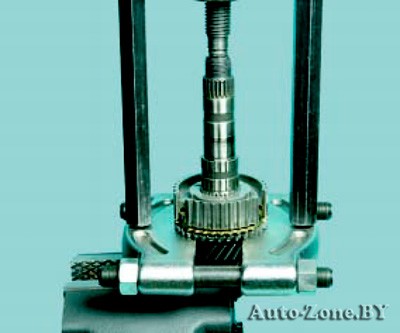

13. Установите съемник под шестерню III передачи, спрессуйте с вала ступицу муфты синхронизатора III и IV передач и шестерню III передачи.
Ремонт первичного вала

14. Снимите с вала ступицу муфты синхронизатора III и IV передач…
Ремонт первичного вала

15. …блокирующее кольцо синхронизатора III передачи…
Ремонт первичного вала

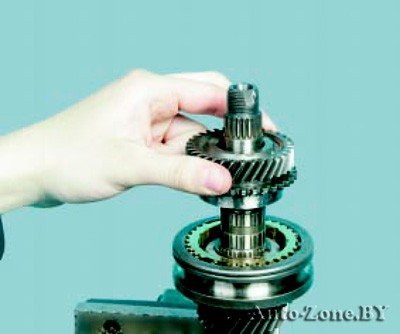

16. …и шестерню III передачи.
Ремонт первичного вала

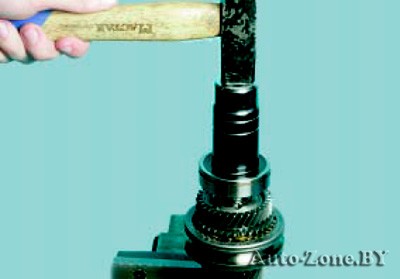

17. Для снятия переднего подшипника первичного вала спрессуйте его ударами молотка, прикладывая усилие к внутреннему кольцу подшипника.

Дефектовка первичного вала, его шестерен, подшипников и синхронизаторов аналогична дефектовке деталей вторичного вала (см. «Ремонт вторичного вала»).

18. Соберите первичный вал в порядке, обратном разборке.

Ремонт первичного вала

Для напрессовки подшипников на вал применяйте оправки, по диаметру равные внутренним кольцам подшипника, чтобы при монтаже не разрушить подшипник.

19. После сборки первичного вала проверьте работу синхронизаторов, для этого переместите муфты синхронизаторов вручную в положение включения соответствующих передач. Муфты должны легко перемещаться по шлицам и четко фиксироваться в крайних положениях.
