Рулевое управление: Особенности конструкции

На автомобили Fiat Albea устанавливают рулевое управление с гидроусилителем и рулевым механизмом типа шестерня — рейка. Рулевое управление автомобиля состоит из рулевого колеса, рулевой колонки, рулевого механизма, оснащенного гидроусилителем, и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески.
Рулевое управление: Особенности конструкции

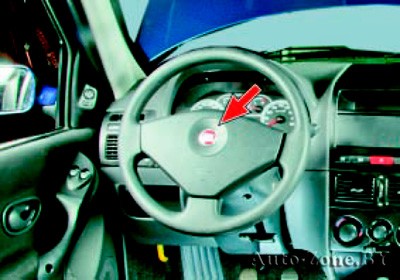

Рулевое колесо с подушкой безопасности водителя, в центральной накладке рулевого колеса установлен выключатель звукового сигнала. Ступица рулевого колеса прикреплена гайкой к валу рулевой колонки.
Рулевое управление: Особенности конструкции

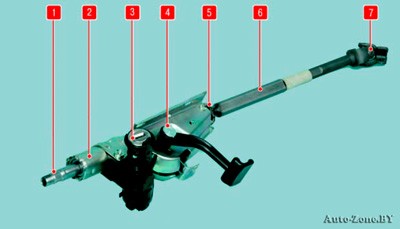

Рис. 8.1. Рулевая колонка: 1 — вал рулевой колонки; 2 — корпус рулевой колонки; 3 — выключатель (замок) зажигания; 4 — механизм регулировки положения рулевой колонки; 5 — карданный шарнир рулевого вала; 6 — промежуточный вал; 7 — карданный шарнир промежуточного вала

Рулевая колонка (рис. 8.1) травмобезопасная, регулируемая по углу наклона, оборудована энергопоглощающими элементами, повышающими пассивную безопасность, и противоугонным устройством в выключателе (замке) 3 зажигания, блокирующим ее вал

1. Промежуточный вал 6 рулевого управления соединен с валом рулевого механизма и валом 1 рулевой колонки карданными шарнирами 5 и 7. На рулевой колонке размещены также органы управления светом фар, указателями поворота, омывателем и очистителем ветрового стекла.

Рулевой механизм (рис. 8.2, 8.3) установлен в подкапотном пространстве. Картер рулевого механизма закреплен на поперечине передней подвески.
Рулевое управление: Особенности конструкции

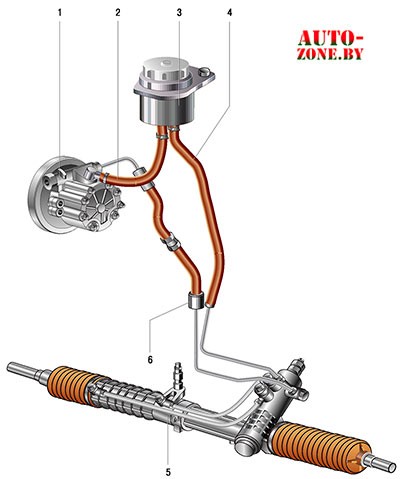

Рис. 8.2. Рулевой механизм с гидроусилителем: 1 — насос гидроусилителя рулевого управления; 2 — подающая магистраль; 3 — бачок с рабочей жидкостью; 4 — сливная магистраль; 5 — рулевой механизм; 6 — напорная магистраль
Рулевое управление: Особенности конструкции

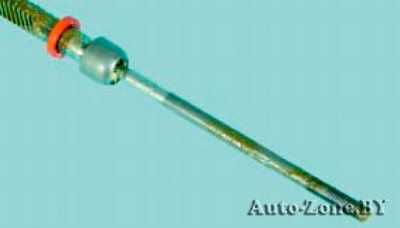

Рис. 8.3. Рулевой механизм: 1 — рулевая тяга; 2 — защитный чехол; 3 — корпус рулевого механизма; 4 — буфер; 5 — рулевая рейка; 6 — упор; 7 — рулевой вал
Рулевое управление: Особенности конструкции

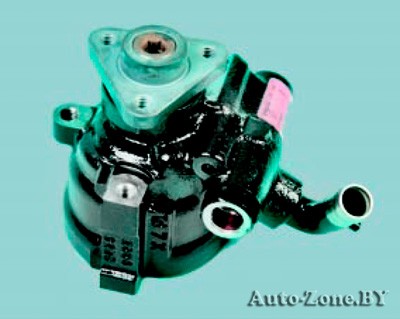

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, который установлен на кронштейне двигателя и приводится поликлиновым ремнем от шкива коленчатого вала. Установленный в насосе перепускной клапан поддерживает требуемое давление рабочей жидкости в гидроусилителе рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.
Рулевое управление: Особенности конструкции

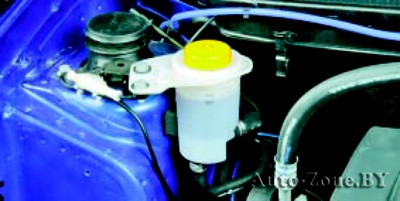

Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне, прикрепленном к правому брызговику моторного отсека, и соединен шлангами с насосом гидроусилителя рулевого управления и с магистралью возврата рабочей жидкости. При отказе рулевого усилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.
Рулевое управление: Особенности конструкции

Рулевые тяги прикреплены к рейке рулевого механизма шаровыми шарнирами. Наконечники рулевых тяг с помощью шаровых шарниров прикреплены к поворотным кулакам передней подвески. От проворачивания на рулевых тягах наконечники зафиксированы контргайками. Вращением рулевой тяги в шаровом шарнире относительно наконечника регулируют схождение передних колес.
