Замена тросов привода управления коробкой передач

Вам потребуются: ключ «на 10», ключ TORX T20, отвертка с плоским лезвием, пассатижи.

1. Установите автомобиль на эстакаду или смотровую канаву, включите стояночный тормоз и подложите противооткатные упоры под колеса.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена тросов привода управления коробкой передач

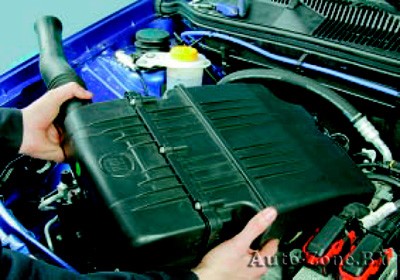

3. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Замена тросов привода управления коробкой передач

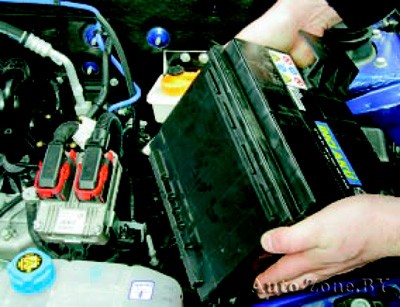

4. Снимите аккумуляторную батарею…
Замена тросов привода управления коробкой передач

5. …и полку ее крепления (см. «Снятие и установка аккумуляторной батареи»; «Снятие и установка полки крепления аккумуляторной батареи»).
Замена тросов привода управления коробкой передач

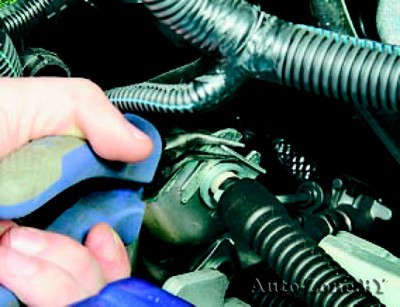

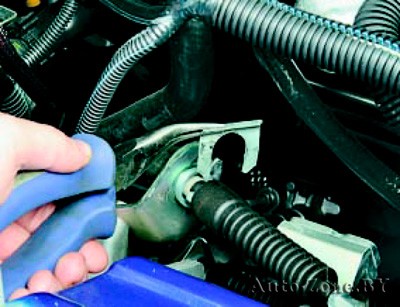

6. Сожмите пассатижами фиксирующую скобу оболочки троса выбора передач…
Замена тросов привода управления коробкой передач

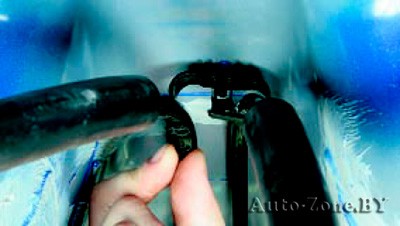

7. …и извлеките ее из паза наконечника оболочки троса.
Замена тросов привода управления коробкой передач

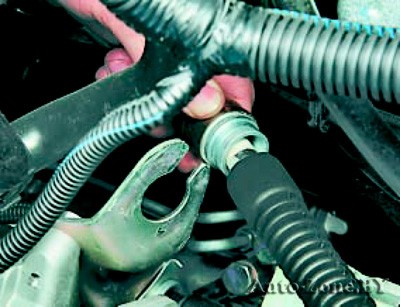

8. Извлеките наконечник оболочки троса выбора передач из кронштейна.
Замена тросов привода управления коробкой передач

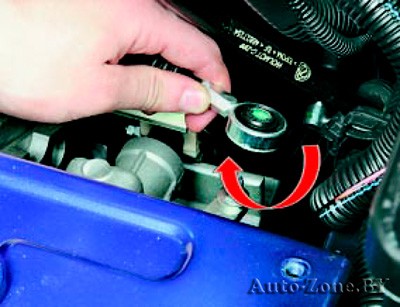

9. Подденьте отверткой…
Замена тросов привода управления коробкой передач

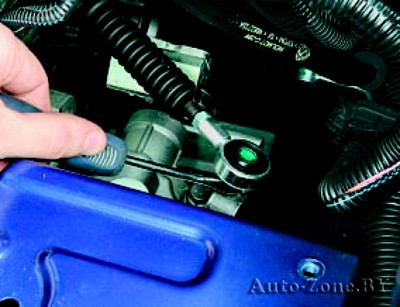

10. …и отсоедините наконечник троса от рычага выбора передач.

11. Аналогично отсоедините наконечник троса переключения передач и наконечник оболочки троса.
Замена тросов привода управления коробкой передач

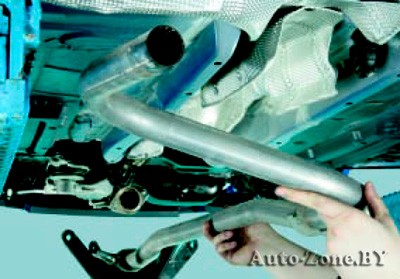

12. Снимите промежуточную трубу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы»)…
Замена тросов привода управления коробкой передач

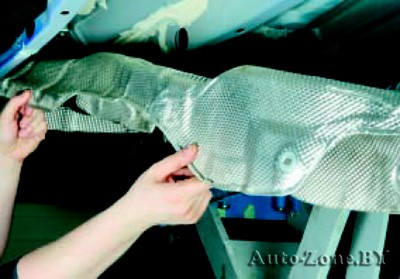

13. …и ее термоэкран (см. «Снятие и установка термоэкранов»).
Замена тросов привода управления коробкой передач

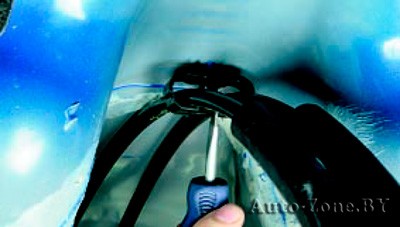

14. Подденьте отверткой…
Замена тросов привода управления коробкой передач

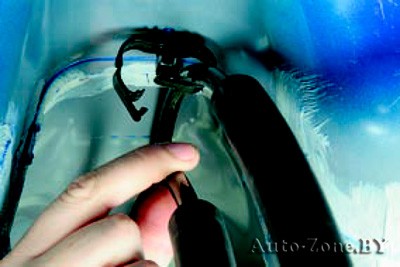

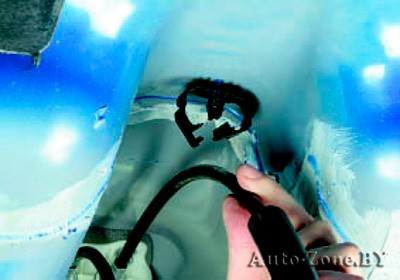

15. …раскройте фиксирующую рамку…
Замена тросов привода управления коробкой передач
16. …и отведите в сторону трос привода коробки передач.
Замена тросов привода управления коробкой передач

17. Аналогично отведите второй трос привода коробки передач.
Замена тросов привода управления коробкой передач

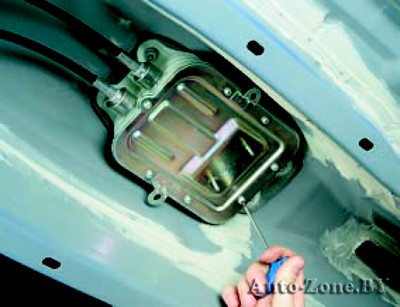

18. Выверните семь самонарезающих винтов крепления крышки кулисы рычага управления коробкой передач…

Замена тросов привода управления коробкой передач

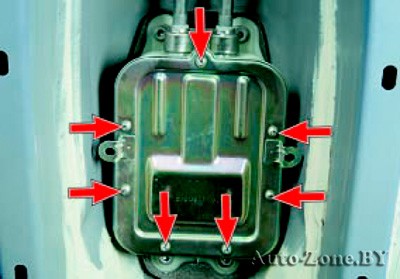

Так расположены винты крепления крышки кулисы рычага управления коробкой передач.

Замена тросов привода управления коробкой передач

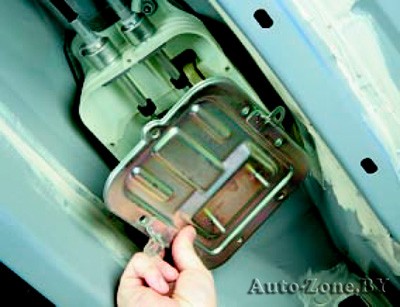

19. …и снимите крышку.

Замена тросов привода управления коробкой передач

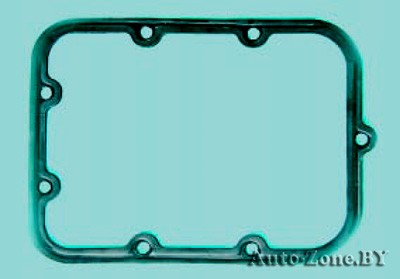

Замените обжатую, с надрывами или потерявшую эластичность уплотнительную прокладку, для этого надо…
Замена тросов привода управления коробкой передач

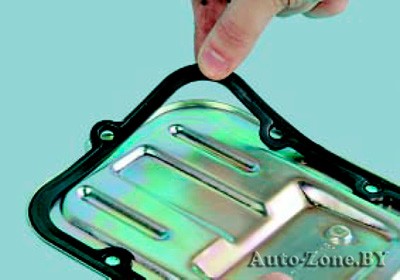

…поддев отверткой, отсоединить прокладку от крышки кулисы.

Замена тросов привода управления коробкой передач

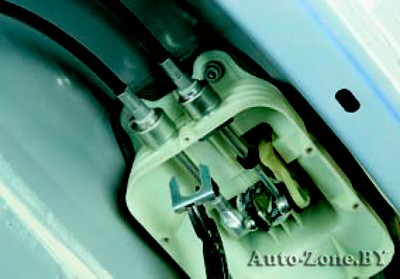

20. Преодолевая сопротивление, отсоедините наконечник троса привода управления коробкой передач…
Замена тросов привода управления коробкой передач

21. …и отведите наконечник в сторону.

22. Аналогично отсоедините наконечник второго троса.
Замена тросов привода управления коробкой передач

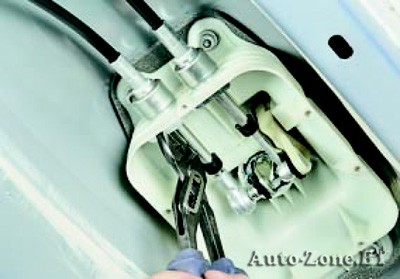

23. Сожмите пассатижами фиксирующую скобу оболочки троса выбора передач…
Замена тросов привода управления коробкой передач

24. …и извлеките ее из паза наконечника оболочки троса.

Замена тросов привода управления коробкой передач

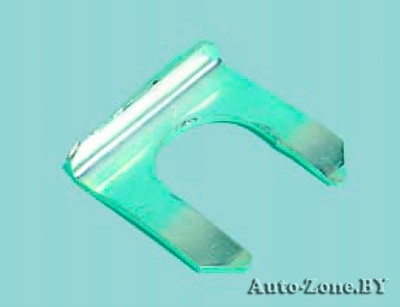

Обратите внимание на состояние пружинной фиксирующей скобы. Деформированную скобу замените.

Замена тросов привода управления коробкой передач

25. Извлеките наконечник оболочки троса выбора передач из отверстия в корпусе кулисы и снимите трос.

26. Аналогично снимите второй трос.

Замена тросов привода управления коробкой передач

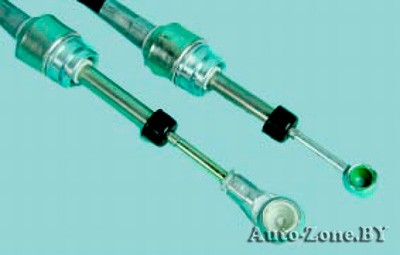

Тросы привода управления коробкой передач невзаимозаменяемы. При сборке смажьте тонким слоем консистентной смазки шаровые опоры тросов привода коробки передач.

27. Установите все снятые детали в порядке, обратном снятию.
