Замена радиатора системы охлаждения

Вам потребуются: ключ «на 10», пассатижи.
Замена радиатора системы охлаждения

1. Снимите нижний шланг с патрубка радиатора и слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).

2. Снимите электровентилятор (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом»).
Замена радиатора системы охлаждения

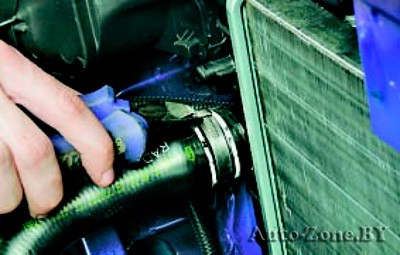

3. Ослабьте хомут и снимите его.
Замена радиатора системы охлаждения

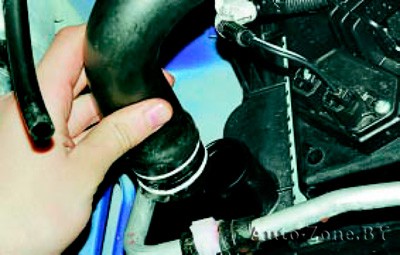

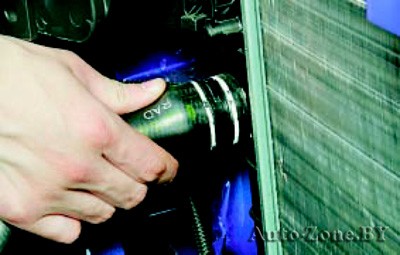

4. Отсоедините подводящий шланг от патрубка радиатора.
Замена радиатора системы охлаждения

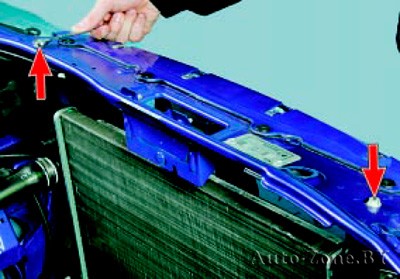

5. Выверните болты крепления кронштейнов верхних опор радиатора к верхней поперечине рамки радиатора.

6. Выведите верхний край радиатора из-под верхней поперечины рамки радиатора, слегка наклонив радиатор в направлении двигателя. Выверните четыре болта крепления радиатора системы кондиционирования, отведите его от радиатора системы охлаждения и закрепите проволокой.
Замена радиатора системы охлаждения

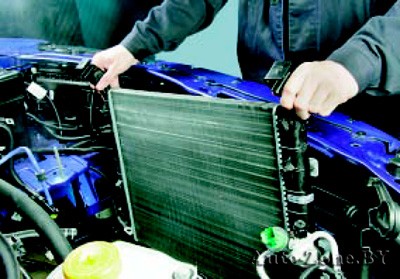

7. Извлеките радиатор из моторного отсека.
Замена радиатора системы охлаждения

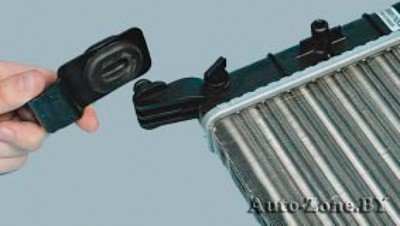

8. Снимите верхний кронштейн…
Замена радиатора системы охлаждения

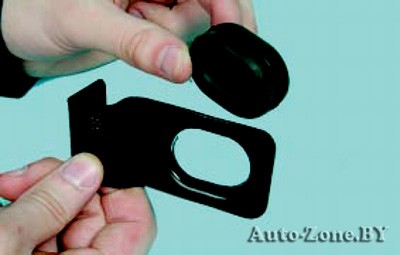

9. …и выньте из него подушку верхней опоры.

На штифты в нижней части каждого бачка радиатора надеты резиновые подушки нижних опор.

10. Снимите подушку или извлеките ее из отверстия в нижней поперечине рамки радиатора и осмотрите ее.
Замена радиатора системы охлаждения

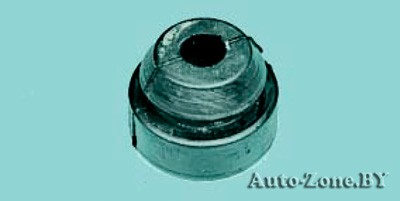

11. Замените сильно обжатые или затвердевшие подушки.

12. Осмотрите подушки верхних опор радиатора. Сильно деформированные или затвердевшие подушки замените.
Замена радиатора системы охлаждения

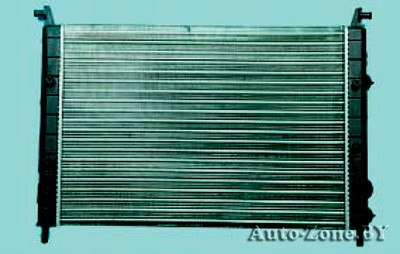

13. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

14. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

15. Установите радиатор в последовательности, обратной снятию.

Для того чтобы в дальнейшем исключить возможность течи охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

16. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости», с. 129).
