Замена уплотнения масляного картера

Масляный картер установлен на герметике, какая-либо прокладка в уплотнении отсутствует, поэтому в случае течи масла подтяжка болтов и гаек крепления картера не приведет к желаемому результату. Необходимо снять масляный картер и вновь установить его на герметик.

Работу выполняйте на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: ключи «на 10» (желательно накидной), «на 13», «на 15» (два), «на 17» (два), «на 19».

1. Слейте масло из двигателя (см. «Замена масла в двигателе и масляного фильтра»).
Замена уплотнения масляного картера

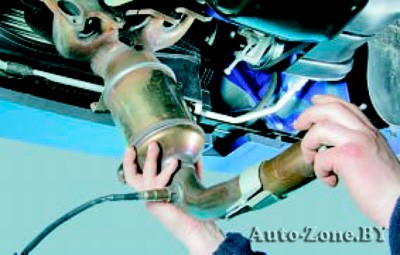

2. Снимите катколлектор с приемной трубой (см. «Снятие и установка катколлектора»).
Замена уплотнения масляного картера

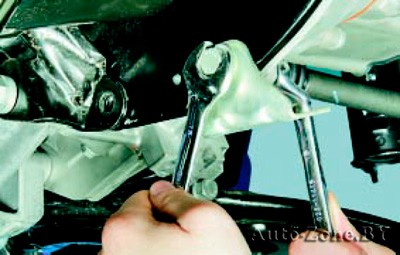

3. Отверните гайку болта крепления поддерживающего кронштейна, удерживая болт от проворачивания вторым ключом, и извлеките болт.
Замена уплотнения масляного картера

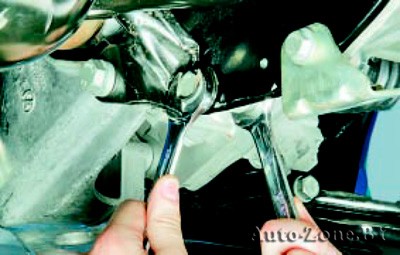

4. Отверните гайку нижнего болта крепления коробки передач, удерживая болт от проворачивания вторым ключом, и извлеките болт вместе с кронштейном.
Замена уплотнения масляного картера

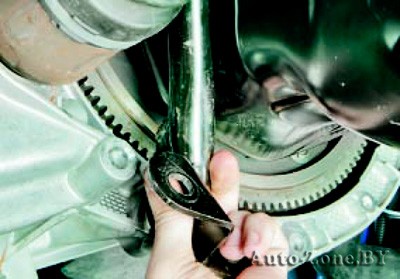

5. Выверните второй болт нижнего крепления поддерживающего кронштейна.
Замена уплотнения масляного картера

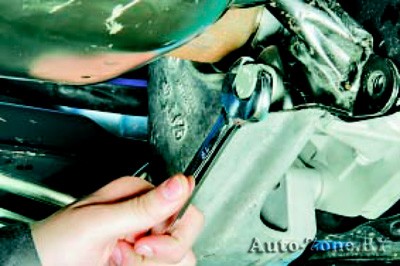

6. Выверните левый…
Замена уплотнения масляного картера

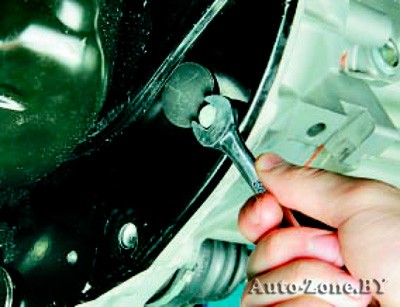

7. …и правый болты крепления переднего щитка картера сцепления…
Замена уплотнения масляного картера

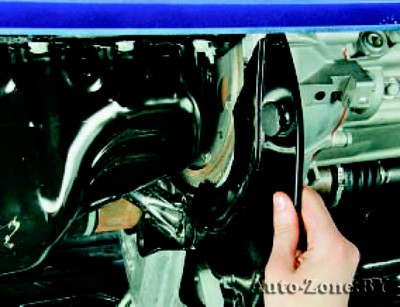

8. …и снимите щиток.
Замена уплотнения масляного картера

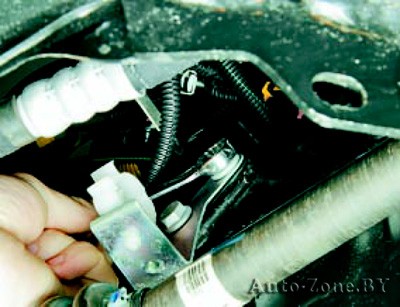

9. Выверните два болта верхнего крепления поддерживающего кронштейна, извлеките болты вместе с держателем проводов…
Замена уплотнения масляного картера
10. …и снимите поддерживающий кронштейн.
Замена уплотнения масляного картера

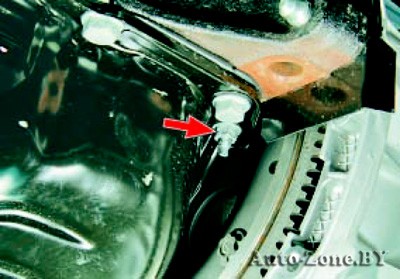

11. Отверните две гайки крепления масляного картера в его передней части…
Замена уплотнения масляного картера

12. …две гайки в его задней части.

Вторая гайка крепления задней части масляного картера на фото не видна, так как расположена с другой стороны картера симметрично показанной на фото…

Замена уплотнения масляного картера
13. …и выверните десять болтов крепления масляного картера к блоку цилиндров двигателя.

Замена уплотнения масляного картера

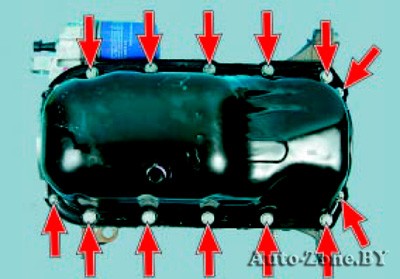

Так расположены болты и гайки крепления масляного картера.

Замена уплотнения масляного картера

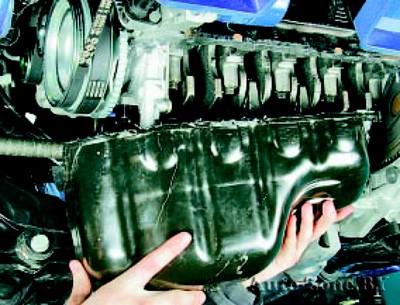

14. Отделите масляный картер от блока цилиндров отверткой, вставленной в зазор между картером и блоком цилиндров, и снимите картер.
Замена уплотнения масляного картера

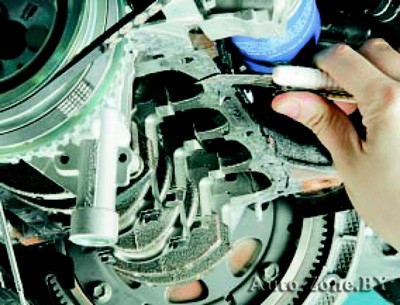

15. Удалите старый герметик с привалочных поверхностей блока цилиндров…
Замена уплотнения масляного картера

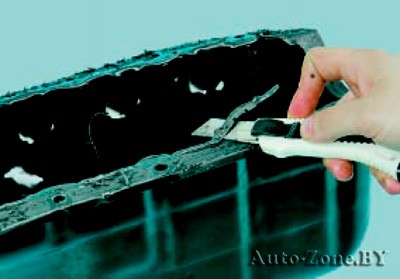

16. …и масляного картера. Тщательно вытрите ветошью масло с привалочных поверхностей…

Замена уплотнения масляного картера

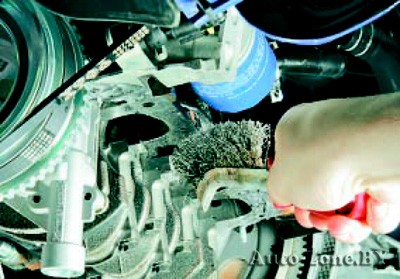

Удалить старый герметик можно, пользуясь ручной стальной щеткой…
Замена уплотнения масляного картера

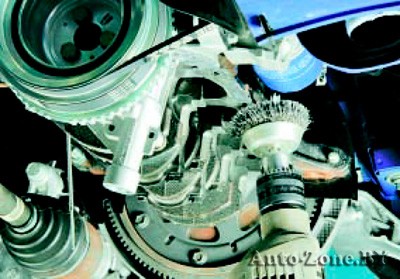

…круглой щеткой, зажатой в патрон дрели…
Замена уплотнения масляного картера

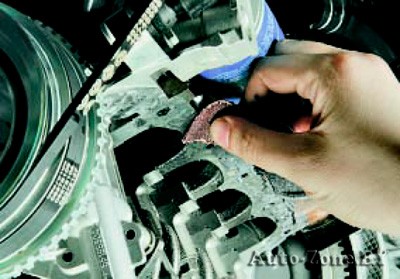

…или наждачной бумагой.

Привалочные поверхности блока и картера перед нанесением герметика не обезжиривайте, только тщательно удалите с них масло. В дальнейшем это обеспечит возможность легкой разборки соединения.

17. Нанесите герметик на привалочные поверхности и резьбовую часть болтов крепления масляного картера.
18. Установите масляный картер и равномерно крест-накрест затяните болты и гайки моментом, указанным в приложении 1.
19. Установите все снятые детали и узлы в порядке, обратном снятию.
20. Залейте масло в двигатель.

Пускать двигатель после замены уплотнения масляного картера можно не ранее чем через один час, это время необходимо для полимеризации герметика.
