Проверка степени износа тормозных колодок, дисков и барабанов

Вам потребуются: баллонный ключ, штангенциркуль или линейка.

1. Ослабьте затяжку болтов колес, подложите под задние колеса противооткатные упоры («башмаки»). Домкратом приподнимите переднюю часть автомобиля, установите на надежные опоры и снимите левое переднее колесо.
Проверка степени износа тормозных колодок, дисков и барабанов

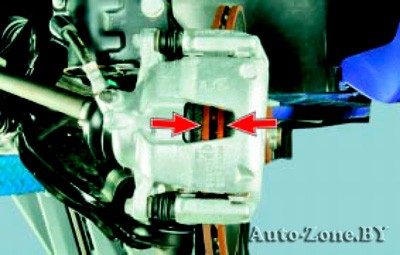

2. Через отверстие в корпусе тормозной скобы проверьте состояние колодок. Если толщина фрикционных накладок менее 1,5 мм, замените колодки.
Проверка степени износа тормозных колодок, дисков и барабанов

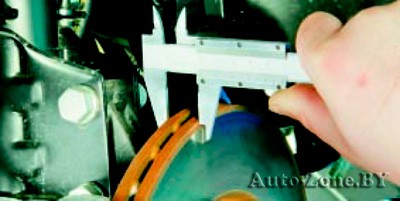

3. Измерьте штангенциркулем толщину тормозного диска. Если толщина менее 18,2 мм, замените тормозной диск.

4. Для проверки степени износа тормозных колодок задних колес ослабьте затяжку болтов колес, подложите под передние колеса противооткатные упоры («башмаки»). Домкратом приподнимите заднюю часть автомобиля, установите на надежные опоры и снимите задние колеса.
Проверка степени износа тормозных колодок, дисков и барабанов

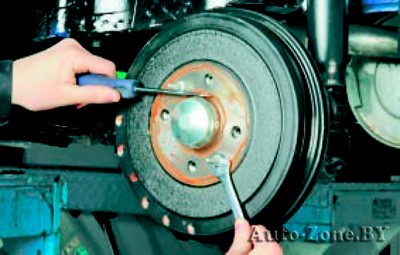

5. Удерживая от проворачивания, ослабьте затяжку направляющей шпильки…
Проверка степени износа тормозных колодок, дисков и барабанов

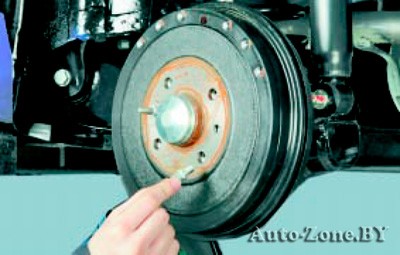

6. …и выверните ее из тормозного барабана.

7. Аналогично выверните вторую шпильку.
Проверка степени износа тормозных колодок, дисков и барабанов

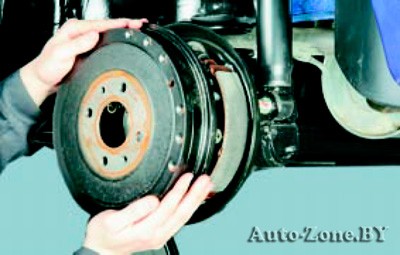

8. Снимите тормозной барабан.
Проверка степени износа тормозных колодок, дисков и барабанов

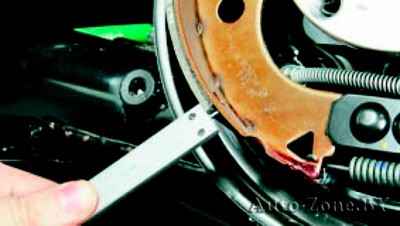

9. Измерьте толщину фрикционной накладки. Если толщина фрикционных накладок менее 1,5 мм, замените тормозные колодки.

Заменяйте колодки в следующих случаях:

  • — толщина накладок менее допустимого значения;
  • — поверхность накладок замаслена;
  • — накладки непрочно соединены с основанием.

Проверка степени износа тормозных колодок, дисков и барабанов

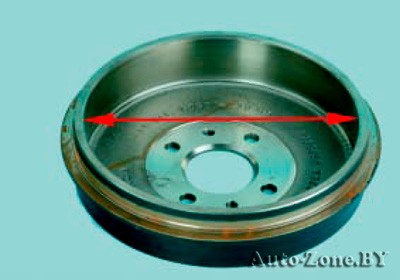

10. Измерьте штангенциркулем диаметр тормозного барабана. Если диаметр более 230 мм, замените тормозной барабан.

Проверка степени износа тормозных колодок, дисков и барабанов

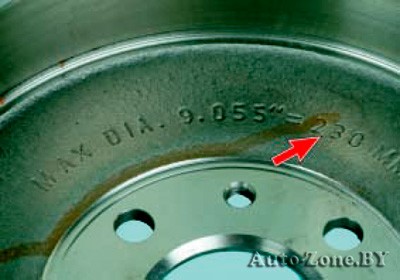

На внутренней стороне тормозного барабана выштампован максимально допустимый рабочий диаметр.

11 Аналогично проверьте толщину накладки и диаметр тормозного барабана второго заднего колеса.

12. Установите детали в порядке, обратном снятию.
