Снятие и установка топливного модуля

Если падает мощность двигателя, возник повышенный шум или периодически слышны подвывания при работе топливного насоса, то, скорее всего, вышел из строя топливный насос.

Предварительно проверьте давление в системе подачи топлива. Если давление в системе меньше 300 кПа (3,0 кгс/см2), замените топливный фильтр.

Если и в этом случае давление не повышается, топливный насос необходимо заменить.

Вам потребуются: отвертка с плоским лезвием, емкость для слива топлива из модуля топливного насоса.

1. Установите рычаг коробки передач в нейтральное положение и затормозите автомобиль стояночным тормозом.
Снятие и установка топливного модуля

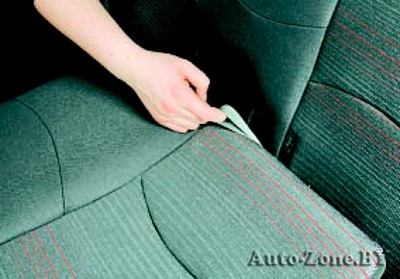

2. Откиньте подушку заднего сиденья, потянув за ремешок.
Снятие и установка топливного модуля

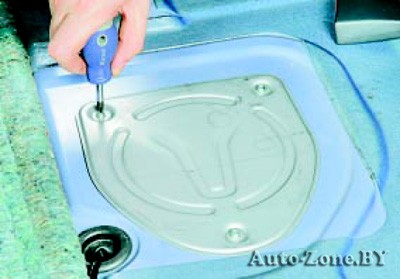

3. Выверните три винта крепления крышки люка над топливным баком…
Снятие и установка топливного модуля

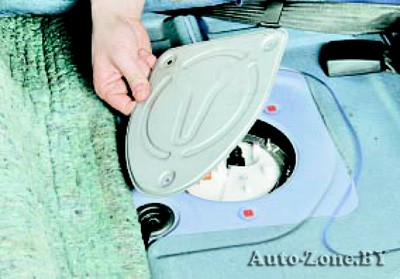

4. …и снимите крышку.
Снятие и установка топливного модуля

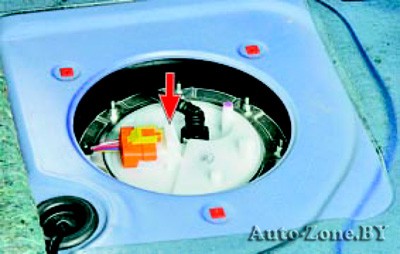

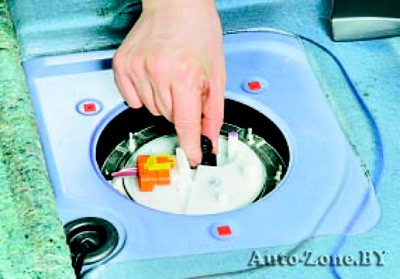

5. Сожмите фиксаторы…
Снятие и установка топливного модуля

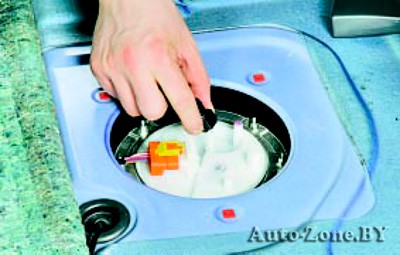

6. …и отсоедините от модуля топливный шланг.
Снятие и установка топливного модуля
7. Сдвиньте вбок пластмассовый фиксатор и отсоедините колодку жгута проводов от топливного насоса.
Снятие и установка топливного модуля

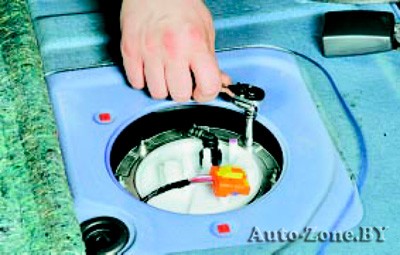

8. Отверните восемь гаек крепления…
Снятие и установка топливного модуля

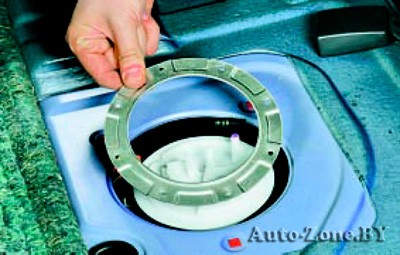

9. …и снимите прижимное кольцо.
Снятие и установка топливного модуля

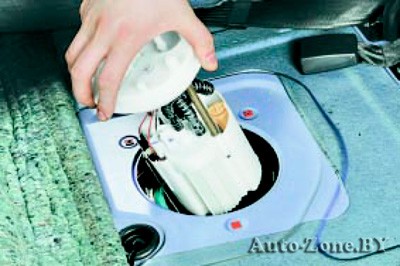

10. Запомнив положение модуля топливного насоса относительно топливного бака (чтобы облегчить его установку при обратном монтаже), аккуратно извлеките модуль и слейте из него топливо в заранее подготовленную емкость.
Снятие и установка топливного модуля

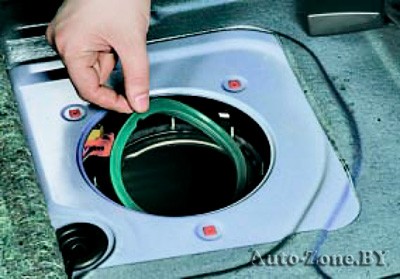

11. Снимите уплотнительное кольцо и осмотрите его. Обязательно замените кольцо, если оно надорвано или сильно обжато.
Снятие и установка топливного модуля

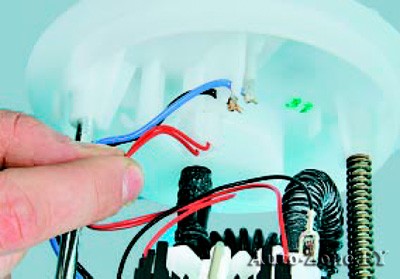

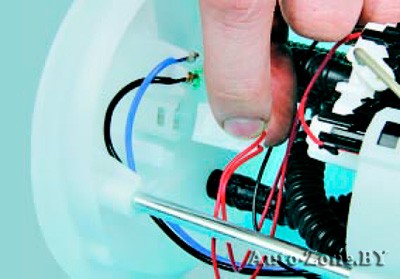

12. Извлеките провода из держателя.
Снятие и установка топливного модуля

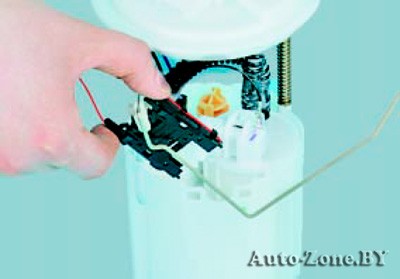

13. Сожмите фиксатор и отсоедините колодку жгута проводов датчика указателя уровня топлива.
Снятие и установка топливного модуля

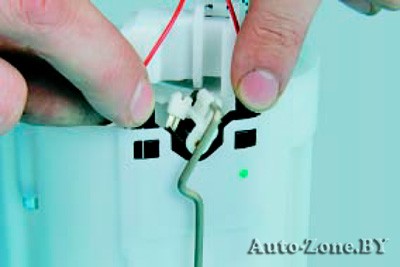

14. Отожмите фиксаторы корпуса датчика указателя уровня топлива…
Снятие и установка топливного модуля

15. …и извлеките его из топливного модуля.

16. Установите детали в порядке, обратном снятию.

17. После установки топливного модуля пустите двигатель и проверьте герметичность подсоединения к модулю топливопроводов.
