Снятие и установка приводов передних колес

Приводы передних колес снимают для замены при повреждении или для замены шарниров. Кроме того, необходимость их снятия возникает при получении доступа к другим агрегатам.

Вам потребуются: торцовые ключи «на 17», «на 22», «на 32», ключи «на 12», «на 19», шестигранник «на 10», молоток, бородок, ключ для болтов колес, съемник шаровых шарниров, монтажная лопатка.

Снятие и установка приводов передних колес

1. Приподнимите переднюю часть автомобиля, установите ее на надежные опоры, подложите противооткатные упоры («башмаки») под задние колеса, снимите декоративный колпак и левое колесо.
Снятие и установка приводов передних колес

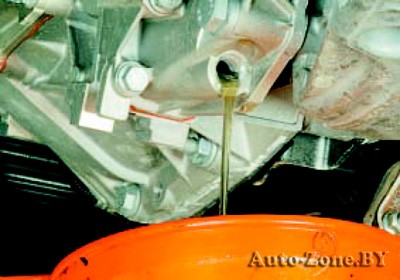

2. Слейте масло из коробки передач (см. «Проверка уровня и замена масла в коробке передач»).
Снятие и установка приводов передних колес

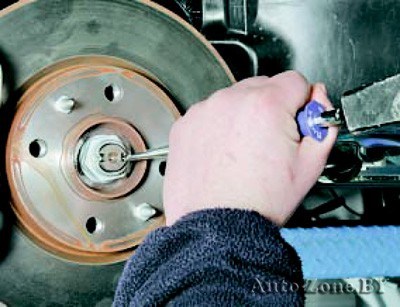

3. С помощью бородка расконтрите гайку ступицы.

4. Установите колесо на ступицу и зафиксируйте его по меньшей мере двумя болтами. Опустите автомобиль.

При отворачивании гайки ступицы автомобиль должен стоять на земле! Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

Снятие и установка приводов передних колес

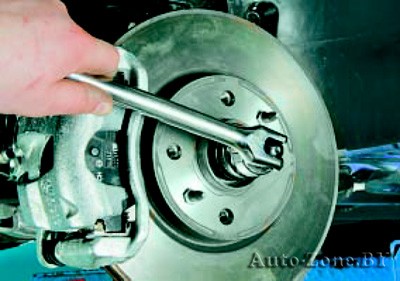

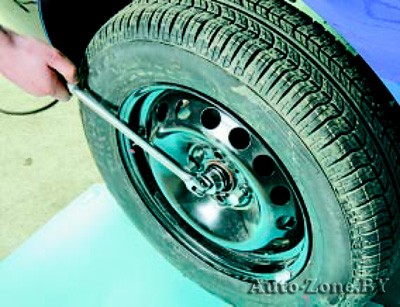

5. Ослабьте затяжку гайки ступицы колеса.

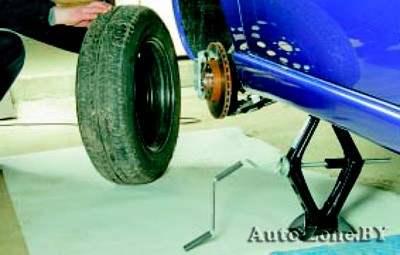

6. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
Снятие и установка приводов передних колес

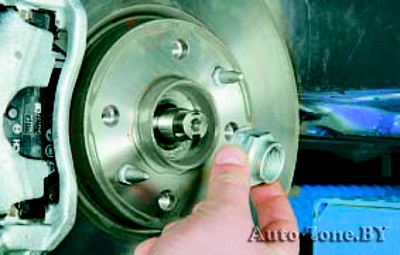

7. Отверните гайку ступицы и снимите гайку.

Снятие и установка приводов передних колес
Если вы работаете на подъемнике, устанавливать колесо для отворачивания гайки ступицы необязательно. Попросите помощника нажать и удерживать нажатой педаль тормоза автомобиля в момент отворачивания гайки ступицы.

Снятие и установка приводов передних колес

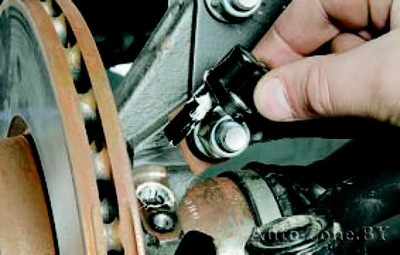

8. Выверните болт крепления датчика частоты вращения колеса…
Снятие и установка приводов передних колес
9. …и извлеките его из отверстия в кулаке.

Обратите внимание на то, что датчик установлен с силиконовой смазкой. Перед установкой удалите старую и нанесите новую смазку.

Снятие и установка приводов передних колес

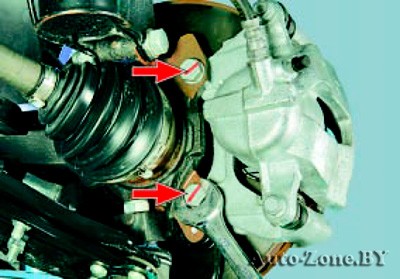

10. Выверните два болта крепления направляющей колодок…
Снятие и установка приводов передних колес

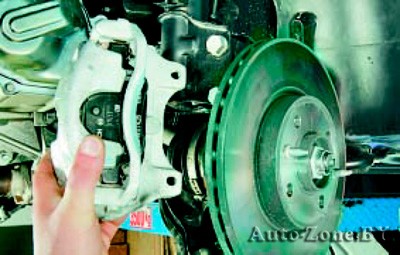

11. …и отведите от тормозного диска суппорт в сборе, не отсоединяя тормозной шланг (см. «Замена суппорта тормозного механизма переднего колеса в сборе с направляющей колодок»).

Снятие и установка приводов передних колес

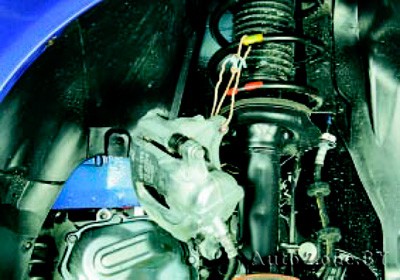

Закрепите суппорт, например, проволокой на витках пружины, не допуская скручивания или натяжения тормозного шланга.

Снятие и установка приводов передних колес

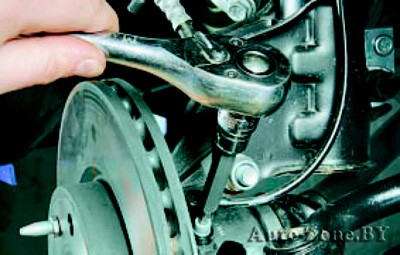

12. Отверните гайку крепления наконечника рулевой тяги к поворотному кулаку.
Снятие и установка приводов передних колес

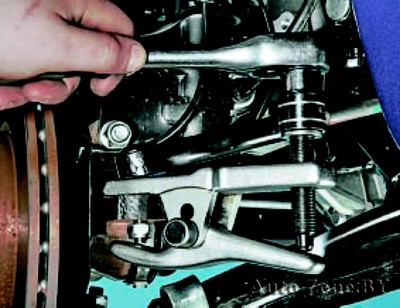

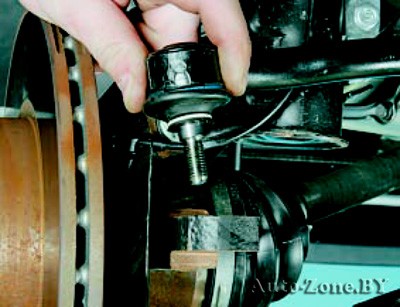

13. Установите съемник и выпрессуйте палец наконечника рулевой тяги…
Снятие и установка приводов передних колес

14. …и извлеките его из отверстия в рычаге поворотного кулака.
Снятие и установка приводов передних колес

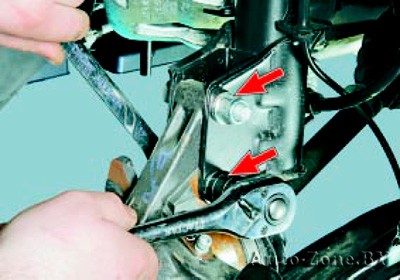

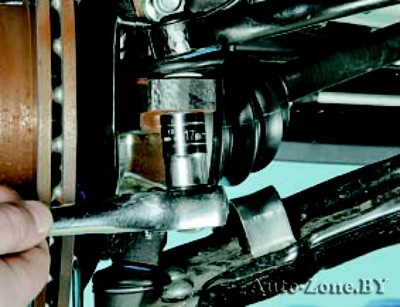

15. Удерживая от проворачивания, отверните гайки болтов крепления поворотного рычага к кронштейну амортизаторной стойки.
Снятие и установка приводов передних колес

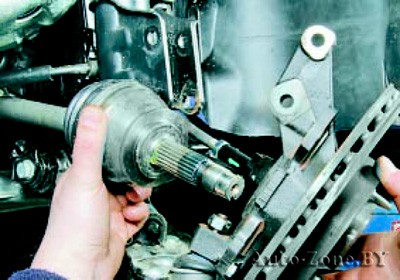

16. Отведите поворотный кулак с тормозным диском в сторону и извлеките из ступицы наружный шарнир привода левого переднего колеса.

При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

Снятие и установка приводов передних колес
17. Уперев монтажную лопатку в картер коробки передач, выпрессуйте внутренний шарнир привода из полуосевой шестерни…

При пользовании монтажной лопаткой при выпрессовке внутреннего шарнира из шестерни полуоси коробки передач не повредите картер коробки передач и шарнир.

Снятие и установка приводов передних колес

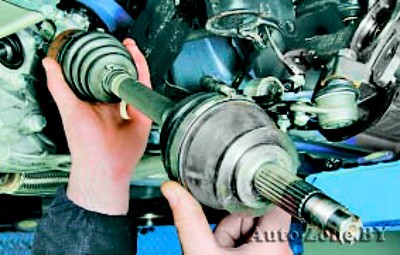

18. …и снимите привод левого переднего колеса с автомобиля.

19. Аналогично снимите правый привод.

20. Для установки привода левого колеса введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

21. Введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, навинтите гайку ступицы до упора, не затягивая ее окончательно.

22. Резким движением запрессуйте привод с поворотным кулаком и тормозным диском в шестерню полуоси до момента фиксации привода стопорным кольцом.

23. Аналогично запрессуйте правый привод.

24. Навинтите гайки ступиц правого и левого переднего колеса до упора.

25. Присоедините поворотные кулаки к кронштейнам амортизаторных стоек и затяните болты гайками крепления.

26. Установите колеса и заверните гайки их крепления до упора, не затягивая окончательно.

27. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц.

28. Затяните гайки крепления колес (см. «Замена колеса»).

29. Установите декоративные колпаки колес (см. «Замена колеса»).

30. После установки всех деталей залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач»).
