Проверка работы вакуумного усилителя тормозов

При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем.

Если усилие на педали при торможении заметно увеличилось по сравнению с обычным, проверьте усилитель тормозов на неподвижном автомобиле.

Вам потребуются: отвертка с плоским лезвием, резиновая груша.
Проверка работы вакуумного усилителя тормозов

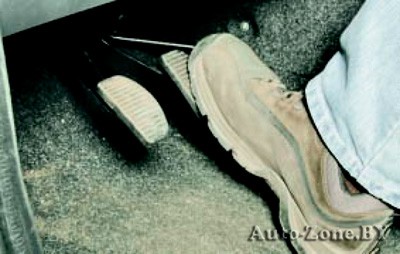

1. При неработающем двигателе нажмите пять-шесть раз на педаль тормоза с интервалом около 5 с. Удерживая педаль тормоза в нажатом положении, пустите двигатель.

Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте…
Проверка работы вакуумного усилителя тормозов

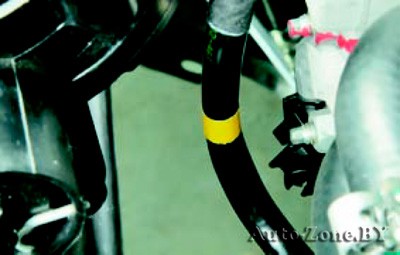

2. …плотность посадки вакуумного шланга на штуцере впускной трубы…
Проверка работы вакуумного усилителя тормозов

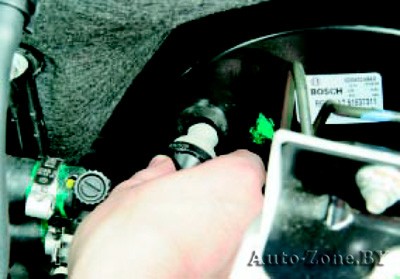

3. …и в корпусе вакуумного усилителя тормозов.

Не допускается ослабление крепления и повреждение деталей. Замените хомуты крепления шлангов и поврежденные детали.

Проверка работы вакуумного усилителя тормозов

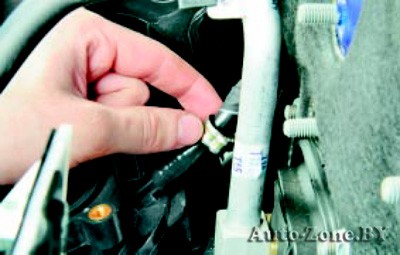

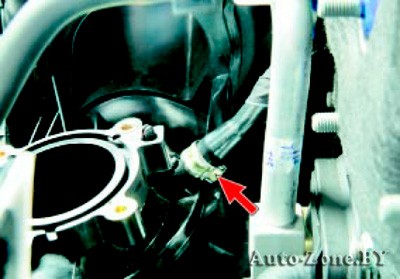

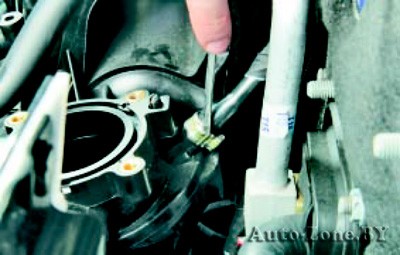

4. Разожмите отверткой замок хомута…
Проверка работы вакуумного усилителя тормозов

5. …и сдвиньте хомут вверх по шлангу.
Проверка работы вакуумного усилителя тормозов

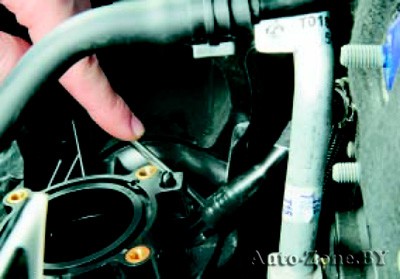

6. С помощью отвертки сдвиньте шланг…
Проверка работы вакуумного усилителя тормозов

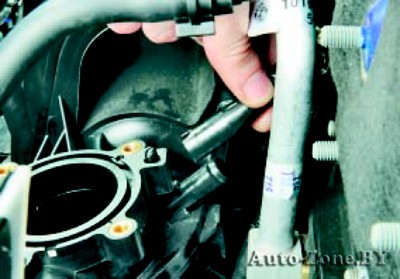

7. …и снимите его со штуцера впускной трубы.
Проверка работы вакуумного усилителя тормозов

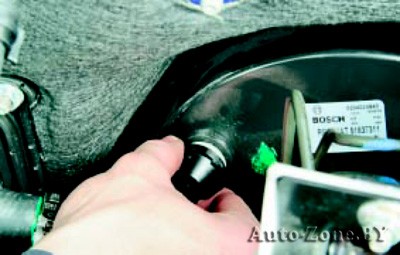

8. Извлеките обратный клапан из отверстия в корпусе вакуумного усилителя тормозов.

9. Подденьте отверткой и извлеките уплотнительное кольцо из отверстия в корпусе вакуумного усилителя тормозов.

Проверка работы вакуумного усилителя тормозов

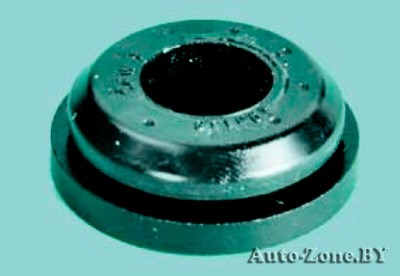

Обратите внимание на состояние резинового уплотнительного кольца. Потрескавшееся или потерявшее эластичность уплотнительное кольцо замените.

Проверка работы вакуумного усилителя тормозов

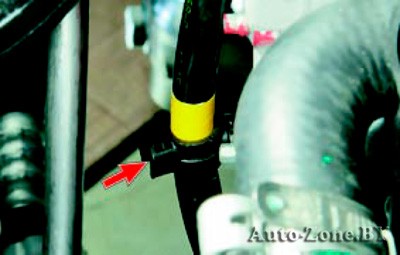

10. С помощью отвертки разъедините фиксатор хомута крепления вакуумного шланга…
Проверка работы вакуумного усилителя тормозов

11. …и выведите шланг из хомута. Снимите шланг.
Проверка работы вакуумного усилителя тормозов

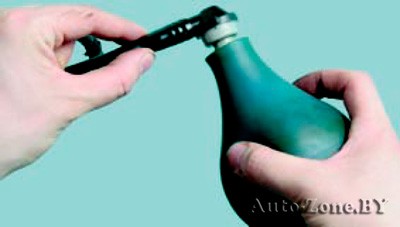

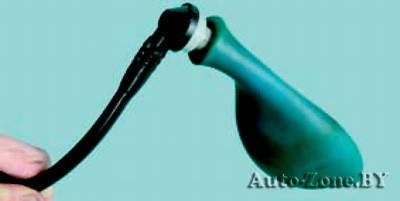

12. Плотно вставьте штуцер обратного клапана в отверстие груши…
Проверка работы вакуумного усилителя тормозов

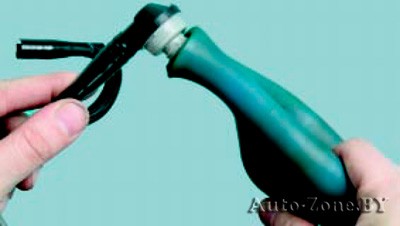

13. …и сожмите грушу. Воздух должен свободно проходить через обратный клапан.
Проверка работы вакуумного усилителя тормозов

14. Отпустите сжатую грушу. Если груша расправилась, обратный клапан неисправен и подлежит замене.

Проверка работы вакуумного усилителя тормозов

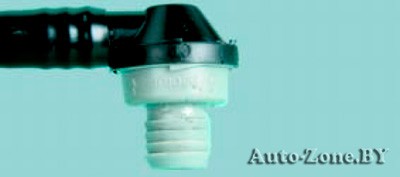

На корпус обратного клапана нанесены стрелки, показывающие направление движения воздуха.

15. Замените неисправные детали.

16. Установите детали в порядке, обратном снятию.
