Ремонт амортизаторной стойки передней подвески

Вам потребуются: ключ-шестигранник «на 6», ключ «на 19»…

Ремонт амортизаторной стойки передней подвески

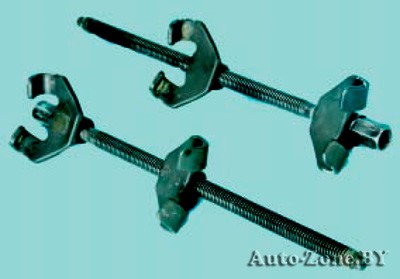

…приспособление для сжатия пружин.
Ремонт амортизаторной стойки передней подвески

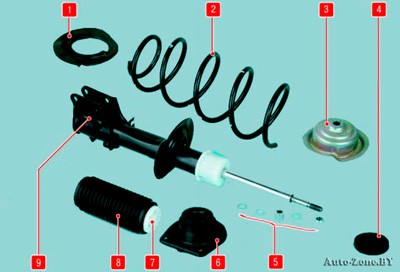

Рис. 7.2. Детали амортизаторной стойки: 1 — нижняя прокладка пружины передней подвески; 2 — пружина; 3 — верхняя опорная чашка; 4 — защитная крышка верхней опоры стойки; 5 — детали крепления верхней опоры стойки (гайка, плоские шайбы и дистанционная втулка); 6 — верхняя опора стойки; 7 — буфер сжатия; 8- защитный чехол; 9 — амортизатор

1. Снимите амортизаторную стойку с автомобиля (см. «Снятие и установка амортизаторной стойки передней подвески»).
Ремонт амортизаторной стойки передней подвески

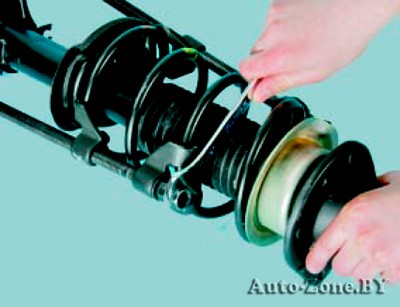

2. Установите приспособление для сжатия пружины и сожмите пружину.
Ремонт амортизаторной стойки передней подвески

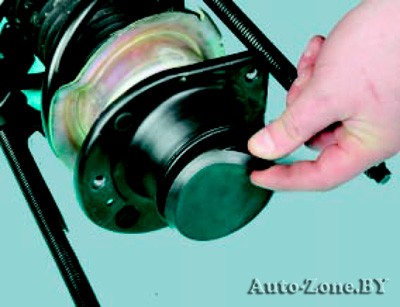

3. Снимите защитную крышку верхней опоры стойки, если ее не сняли при демонтаже стойки.
Ремонт амортизаторной стойки передней подвески

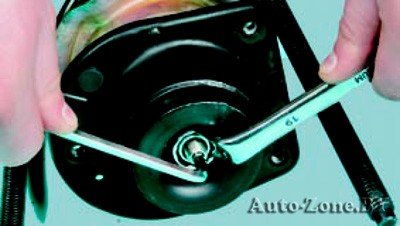

4. Отверните гайку штока, удерживая шток от проворачивания вторым ключом…
Ремонт амортизаторной стойки передней подвески

5. …и снимите ее.
Ремонт амортизаторной стойки передней подвески

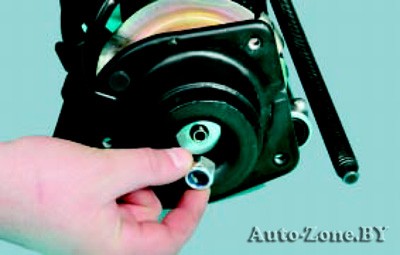

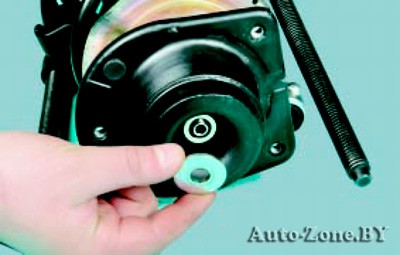

6. Снимите установленные под гайкой шайбу…
Ремонт амортизаторной стойки передней подвески

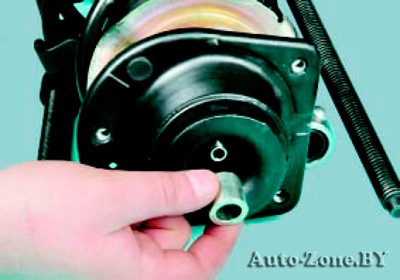

7. …и дистанционную втулку.
Ремонт амортизаторной стойки передней подвески

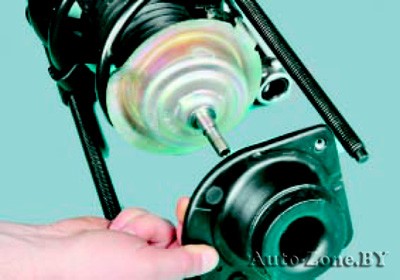

8. Снимите верхнюю опору…
Ремонт амортизаторной стойки передней подвески

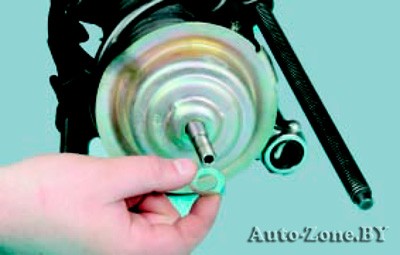

9. …верхнюю шайбу верхней опорной чашки пружины…
Ремонт амортизаторной стойки передней подвески

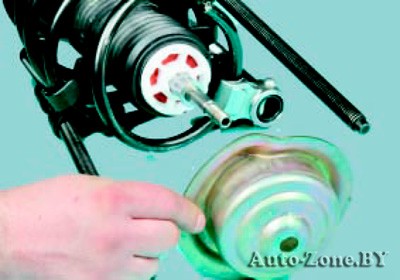

10. …верхнюю опорную чашку…
Ремонт амортизаторной стойки передней подвески

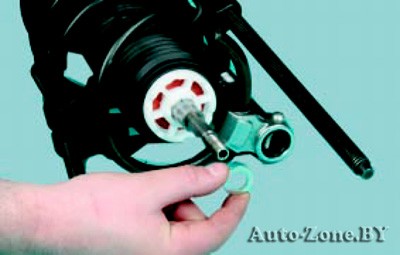

11. …и нижнюю шайбу чашки.
Ремонт амортизаторной стойки передней подвески

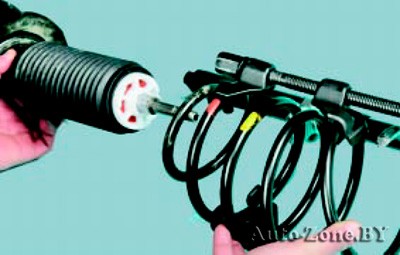

12. Снимите пружину…

Пружины заменяйте только парами (правую и левую одновременно).

Ремонт амортизаторной стойки передней подвески

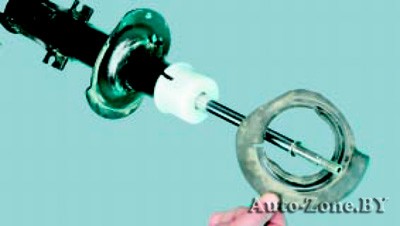

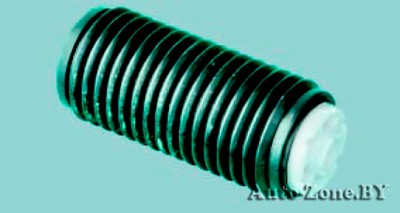

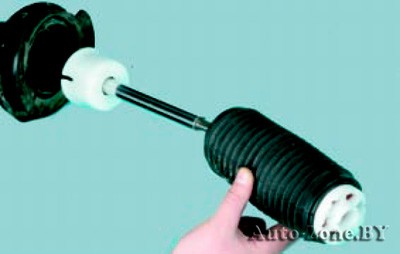

13. …защитный чехол в сборе с буфером сжатия…
Ремонт амортизаторной стойки передней подвески

14. …и резиновую прокладку нижней чашки пружины.

15. Установите стойку вертикально, несколько раз до упора опустите и поднимите шток амортизатора. Убедитесь в том, что шток перемещается без провалов, заеданий и стуков. В противном случае замените стойку. Кроме того, замените ее при повреждении резьбы в верхней части штока.

Амортизаторные стойки заменяйте только парами (правую и левую одновременно).

Ремонт амортизаторной стойки передней подвески

16. Замените защитный чехол и буфер хода сжатия, если они повреждены.

17. Замените верхнюю опору в случае сильной деформации или местного выпучивания резинового массива, а также при повреждении упорного подшипника.

18. Установите детали в порядке, обратном снятию.

Ремонт амортизаторной стойки передней подвески

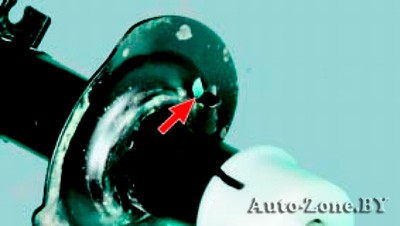

При установке пружины следите за тем, чтобы конец ее нижнего витка упирался в специальный выступ нижней чашки пружины.

Гайку верхнего крепления стойки затягивайте на автомобиле, стоящем на земле, моментом, указанным в приложении 1.

После ремонта амортизаторной стойки передней подвески проверьте и при необходимости отрегулируйте углы установки колес (см. «Проверка и регулировка углов установки колес»). Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.
