Замена тормозных шлангов

На автомобиле применяют четыре тормозных шланга:
Замена тормозных шлангов

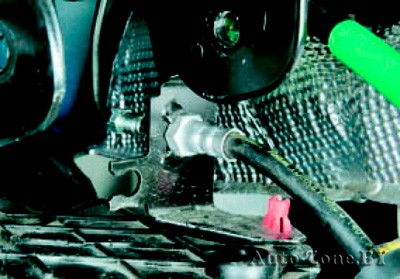

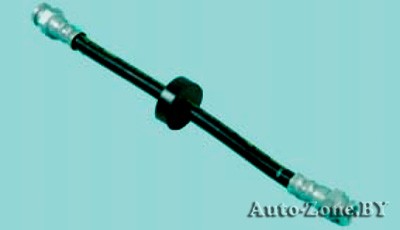

два (задние) для соединения трубопроводов с рабочими цилиндрами задних тормозных механизмов…
Замена тормозных шлангов

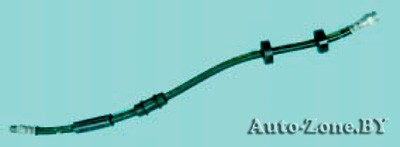

…и два (передние) для соединения трубопроводов с рабочими цилиндрами передних тормозных механизмов.

Вам потребуются: ключ «на 14», пассатижи, отвертка с плоским лезвием…
Замена тормозных шлангов

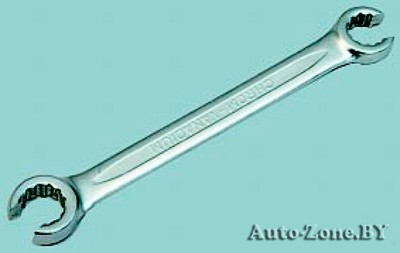

…и специальный ключ «на 11» для тормозных трубопроводов.

Для отворачивания гаек трубок всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Для замены переднего тормозного шланга выполните следующие операции.

1. Для удобства работы снимите переднее колесо со стороны заменяемого шланга.
Замена тормозных шлангов

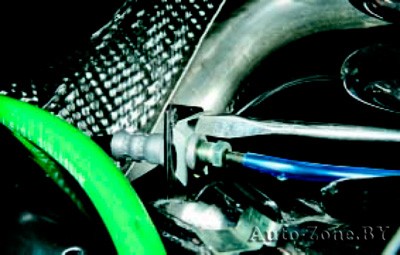

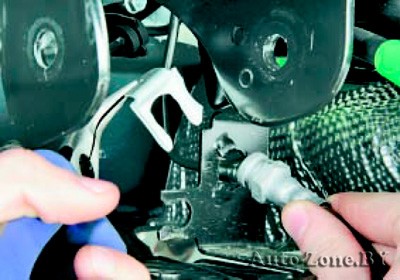

2. Пассатижами снимите пружинную скобу с верхнего наконечника тормозного шланга…
Замена тормозных шлангов

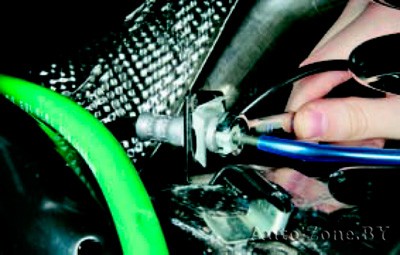

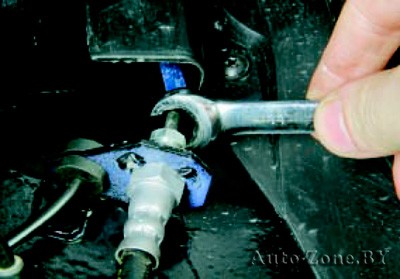

3. …отверните гайку крепления трубки к верхнему наконечнику…
Замена тормозных шлангов

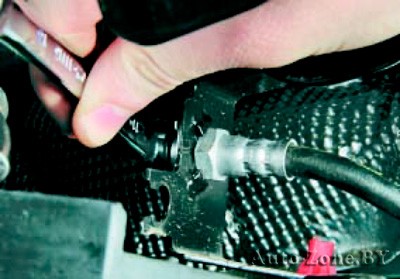

4. …и сдвиньте гайку вверх по трубке.
Замена тормозных шлангов

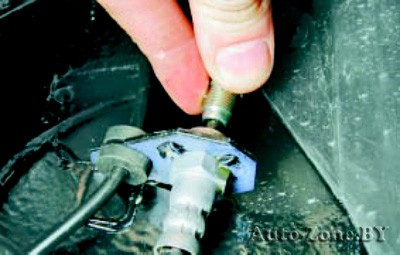

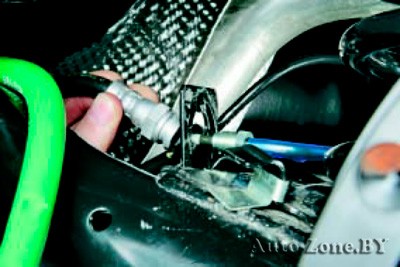

5. Извлеките верхний наконечник шланга из отверстия кронштейна.

Для предотвращения полного вытекания жидкости из гидропривода сразу же заглушите отверстие трубки любым доступным способом. Очень хорошо подходят для этой цели защитные колпачки клапанов для выпуска воздуха.

Замена тормозных шлангов

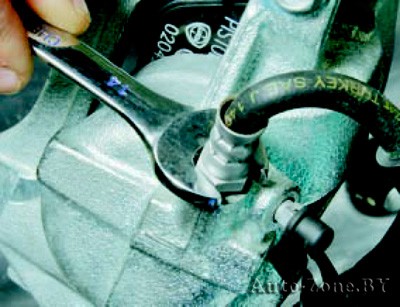

6. Ослабьте затяжку нижнего наконечника шланга…
Замена тормозных шлангов

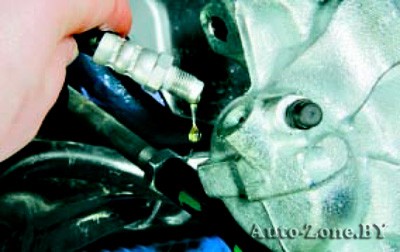

7. …и выверните наконечник из отверстия в корпусе тормозного цилиндра.
Замена тормозных шлангов

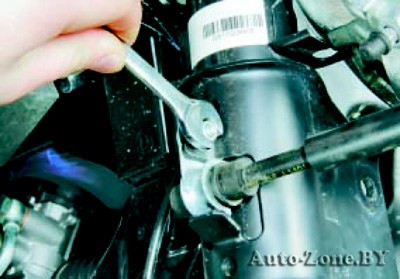

8. Отверните гайку крепления держателя тормозного шланга к кронштейну стойки…
Замена тормозных шлангов

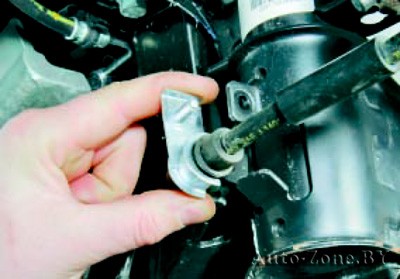

9. …снимите держатель и тормозной шланг.

10. Установите новый шланг в порядке, обратном снятию.

Проследите за тем, чтобы шланг не перекручивался при установке вдоль оси.

11. Аналогично замените второй передний шланг.

12. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

Для замены заднего тормозного шланга выполните следующие операции.

1. Для удобства работы снимите заднее колесо со стороны заменяемого шланга.
Замена тормозных шлангов

2. Отверните гайку крепления трубки и отсоедините трубку.
Замена тормозных шлангов

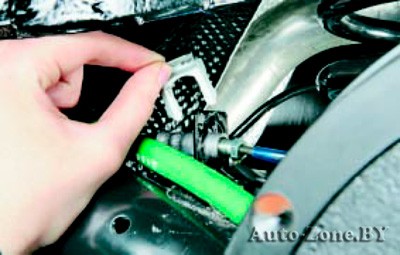

3. Подденьте отверткой…
Замена тормозных шлангов

4. …и снимите запорную скобу с заднего наконечника шланга, закрепленного в кронштейне на балке задней подвески.
Замена тормозных шлангов

5. Извлеките наконечник из отверстия в кронштейне балки задней подвески.
Замена тормозных шлангов

6. Извлеките из кронштейна уплотнительную втулку провода датчика частоты вращения колеса и отведите провод в сторону, чтобы он не мешал работе.
Замена тормозных шлангов

7. Отверните гайку крепления подводящей трубки…
Замена тормозных шлангов

8. …и отсоедините трубку.
Замена тормозных шлангов

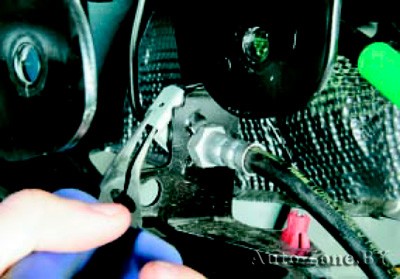

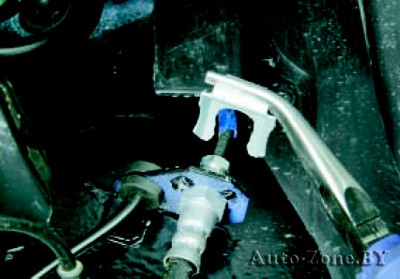

9. Подденьте пассатижами запорную скобу переднего наконечника шланга, закрепленного в кронштейне на кузове…
Замена тормозных шлангов

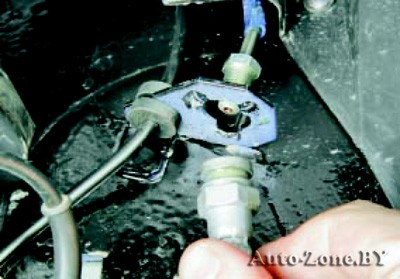

10. …снимите скобу, извлеките из отверстия в кронштейне кузова наконечник шланга и снимите шланг.

11. Аналогично замените второй задний шланг.

Замена тормозных шлангов

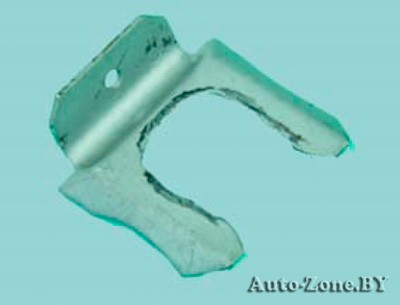

Обратите внимание на состояние запорной скобы. Корродированную и деформированную скобу замените.

12. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
