Снятие и установка термоэкранов

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. При сильном механическом повреждении или значительной коррозии термоэкранов, установленных на элементах системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова.

Вам потребуются: ключи «на 10», «на 13», сверло «на 8», дрель, клепочник.

Для снятия термоэкрана катколлектора выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка термоэкранов

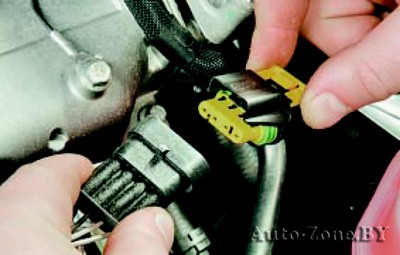

2. Разъедините колодки жгута проводов управляющего датчика концентрации кислорода.

Снятие и установка термоэкранов

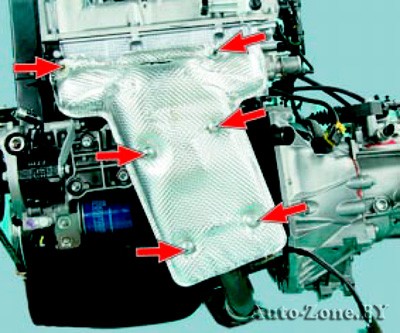

На фото показаны места крепления термоэкрана выпускного коллектора. Для наглядности они показаны на снятом двигателе.

Снятие и установка термоэкранов

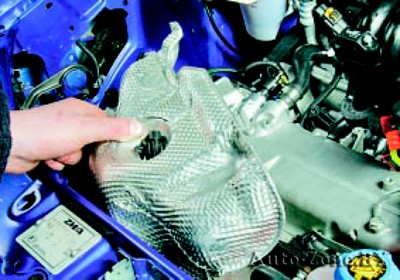

3. Отверните две гайки крепления, выверните четыре болта и снимите термоэкран выпускного коллектора, продев провода и колодку управляющего датчика концентрации кислорода через отверстие в экране.

4. Установите термоэкран катколлектора в порядке, обратном снятию.

Для снятия термоэкрана промежуточной трубы выполните следующие операции.

1. Снимите промежуточную трубу (см. «Снятие и установка промежуточной трубы»).
Снятие и установка термоэкранов

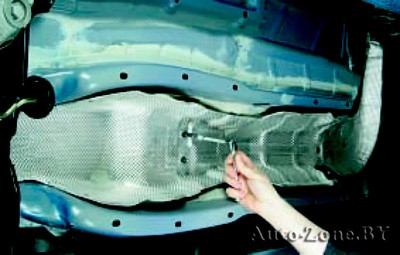

2. Выверните два болта переднего крепления термоэкрана.
Снятие и установка термоэкранов

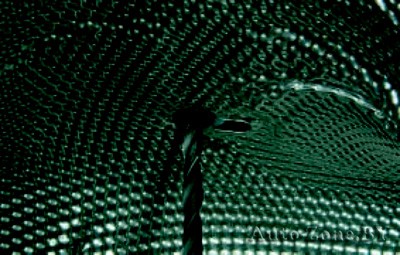

3. Высверлите заклепку…
Снятие и установка термоэкранов

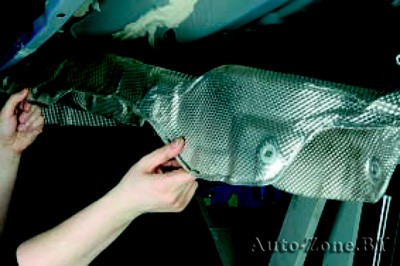

4. …и снимите термоэкран промежуточной трубы.

5. Установите детали в порядке, обратном снятию.

Для снятия термоэкрана глушителя выполните следующие операции.

1. Снимите глушитель (см. «Снятие и установка глушителя»).
Снятие и установка термоэкранов

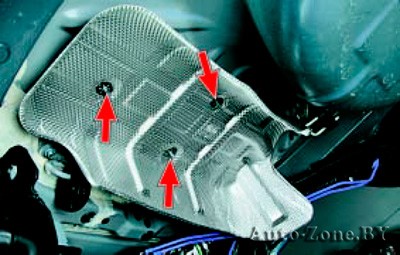

2. Аккуратно поддев отверткой, снимите три пружинных фиксатора и снимите термоэкран.

3. Установите детали в порядке, обратном снятию.
