Снятие и установка монтажных блоков

Для замены блока предохранителей и реле, расположенного в салоне, выполните следующие операции.

Вам потребуется ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните два винта крепления и снимите крышку.
Снятие и установка монтажных блоков

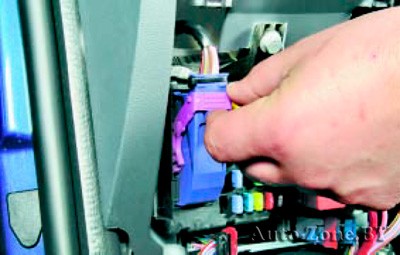

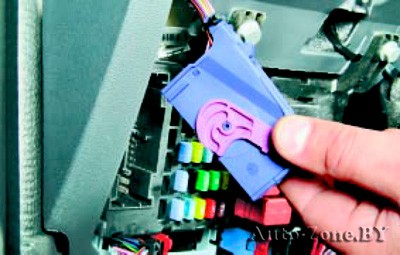

3. Поддев фиксатор, отведите его…
Снятие и установка монтажных блоков

4. …и отсоедините колодку проводов от блока.
Снятие и установка монтажных блоков

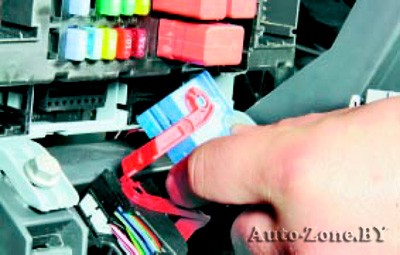

5. Аналогично отсоедините от блока остальные колодки жгута проводов.
Снятие и установка монтажных блоков

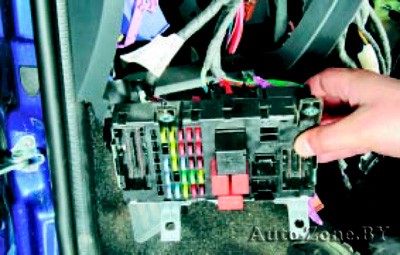

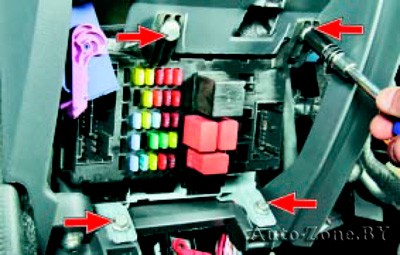

6. Выверните четыре болта крепления…
Снятие и установка монтажных блоков

7. …выведите блок предохранителей и реле из панели…
Снятие и установка монтажных блоков

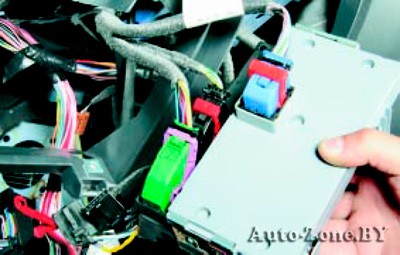

8. …отсоедините с задней стороны колодки жгута проводов от блока…
Снятие и установка монтажных блоков

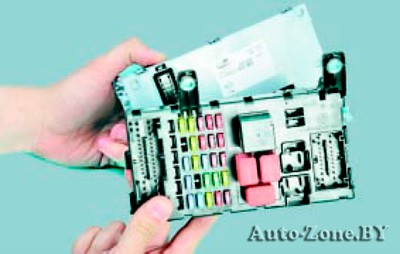

9. …и снимите блок.
Снятие и установка монтажных блоков

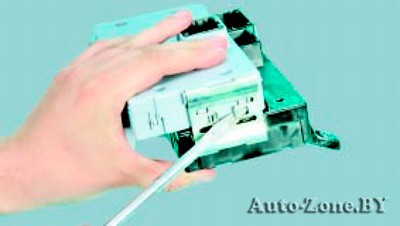

10. Отверткой подденьте металлические скобы, расположенные по бокам блока…
Снятие и установка монтажных блоков

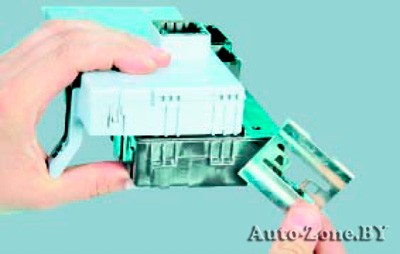

11. …снимите их…
Снятие и установка монтажных блоков

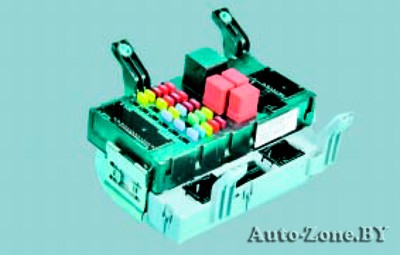

12. …и отсоедините от блока предохранителей и реле оперативное запоминающее устройство (ОЗУ).

13. Установите детали в последовательности, обратной снятию.

Для замены блока предохранителей, плавких вставок и реле, расположенного в подкапотном пространстве, выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка монтажных блоков

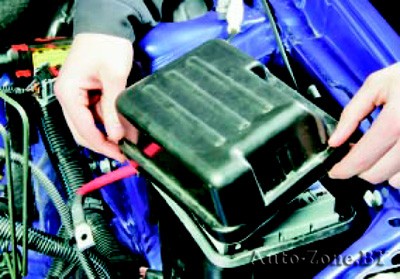

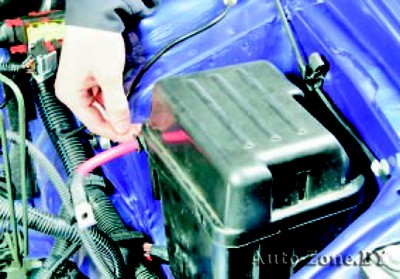

2. Поддев край крышки монтажного блока предохранителей, плавких вставок и реле…
Снятие и установка монтажных блоков

3. …снимите крышку.
Снятие и установка монтажных блоков

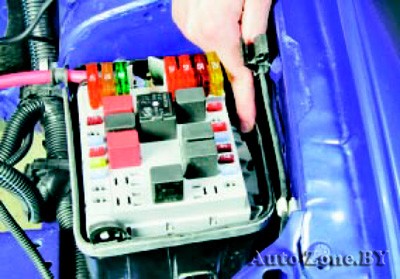

4. Отожмите фиксаторы…
Снятие и установка монтажных блоков

5. …и извлеките из корпуса блок предохранителей, плавких вставок и реле.
Снятие и установка монтажных блоков

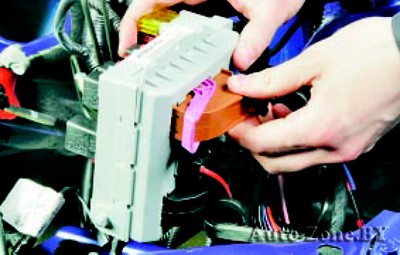

6. Отсоедините колодки жгута проводов от блока…
Снятие и установка монтажных блоков

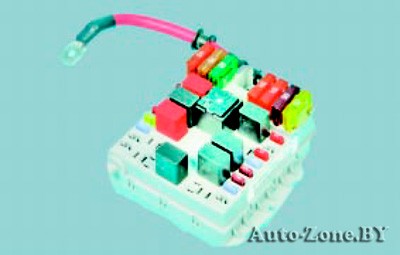

7. …и снимите блок предохранителей, плавких вставок и реле.

8. Установите детали в последовательности, обратной снятию.

Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве, Таблица 10.2
Расположение предохранителей, плавких вставок и реле и их замена
