Система улавливания паров топлива: Особенности устройства

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

Система улавливания паров топлива: Особенности устройства

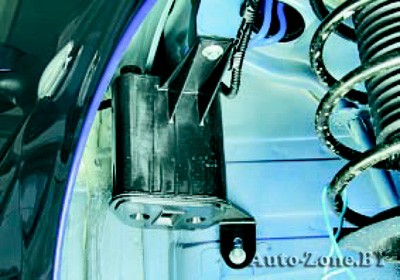

В системе применен метод поглощения паров угольным адсорбером. Он установлен в передней части основания кузова под правым крылом и соединен трубопроводами с топливным баком и электромагнитным клапаном продувки.
Система улавливания паров топлива: Особенности устройства

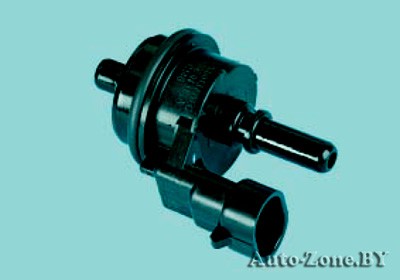

Электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы, установлен на впускной трубе двигателя.

Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана. Электронный блок управления двигателем регулирует интенсивность продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода вплоть до остановки двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Снятие, проверка и установка клапана продувки адсорбера
