Снятие и установка воздушного фильтра

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Вам потребуются: ключи «на 10», отвертка с плоским лезвием.
Снятие и установка воздушного фильтра

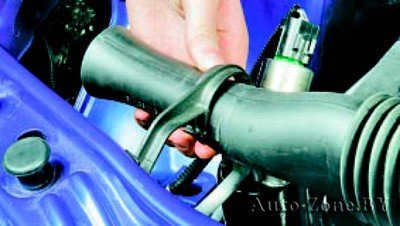

1. Выведите воздухозаборник из держателя…
Снятие и установка воздушного фильтра

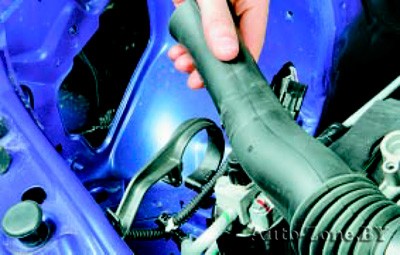

2. …и отведите его в сторону.
Снятие и установка воздушного фильтра

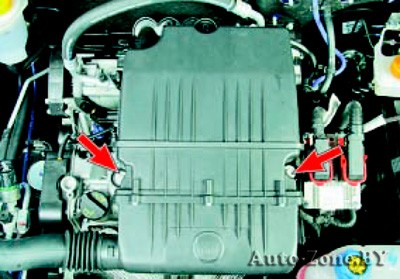

3. Выверните два болта крепления.
Снятие и установка воздушного фильтра

4. Выведите держатель крепления, расположенный с задней торцовой стороны воздушного фильтра…
Снятие и установка воздушного фильтра

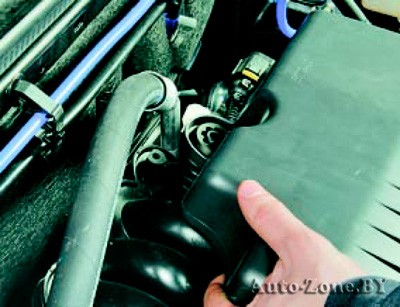

5. …приподнимите воздушный фильтр, разъединив его с патрубком дроссельного узла, и отведите воздушный фильтр в сторону.
Снятие и установка воздушного фильтра

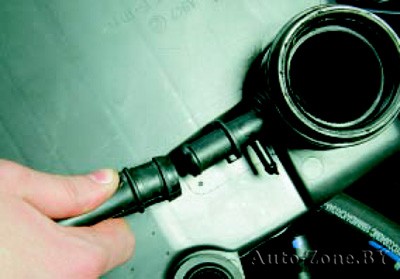

6. Отсоедините от штуцера воздушного фильтра шланг малой ветви системы вентиляции картера двигателя.
Снятие и установка воздушного фильтра

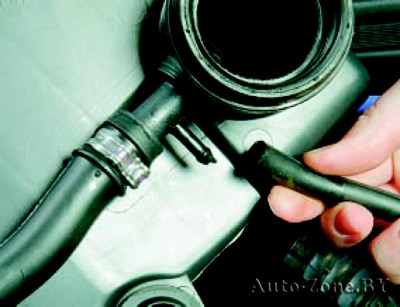

7. Поддев отверткой, разожмите хомут…
Снятие и установка воздушного фильтра

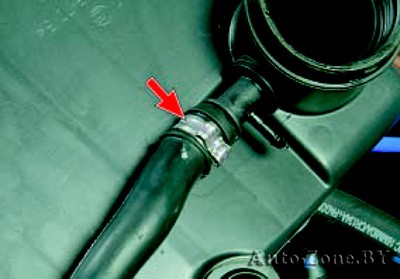

8. …и отсоедините шланг большой ветви системы вентиляции картера двигателя.
Снятие и установка воздушного фильтра

9. Снимите воздушный фильтр.

10. Установите воздушный фильтр в порядке, обратном снятию.
