Замена прокладки впускной трубы

Замена прокладки впускной трубы

Между фланцами головки блока цилиндров и впускной трубы установлены уплотнительные резиновые прокладки. При негерметичности прокладок двигатель работает неровно («троит»). Если не удается устранить неисправность подтяжкой крепления впускной трубы, замените прокладки.

Вам потребуются: торцовый или накидной ключ «на 13», отвертка с плоским лезвием.
Замена прокладки впускной трубы

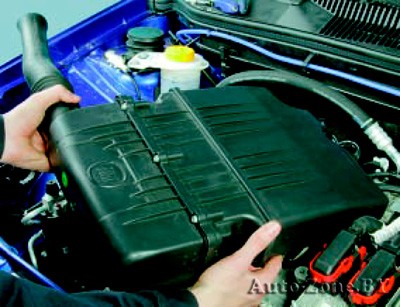

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Замена прокладки впускной трубы

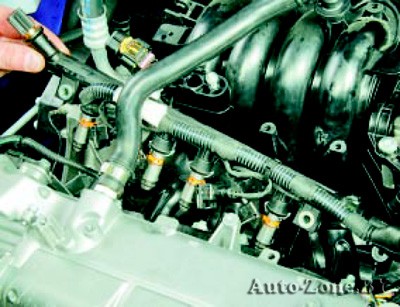

2. Снимите топливную рампу (см. «Снятие и установка топливной рампы»).
Замена прокладки впускной трубы

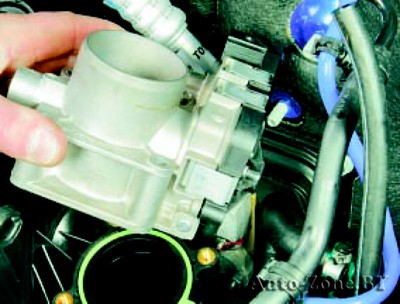

3. Снимите дроссельный узел (см. «Снятие и установка дроссельного узла»).
Замена прокладки впускной трубы

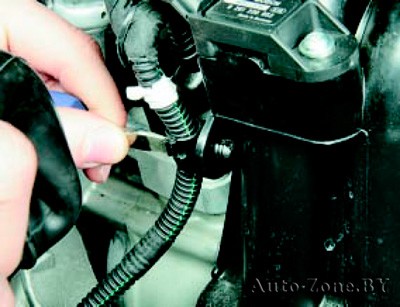

4. Расстегните отверткой фиксатор жгута проводов на впускной трубе…
Замена прокладки впускной трубы

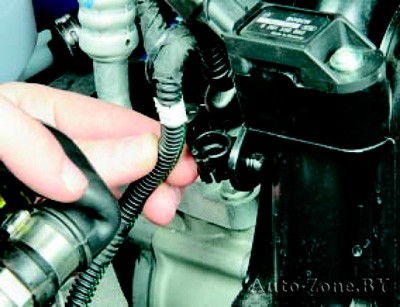

5. …и выведите жгут из фиксатора.
Замена прокладки впускной трубы

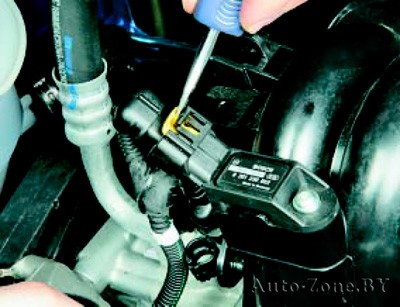

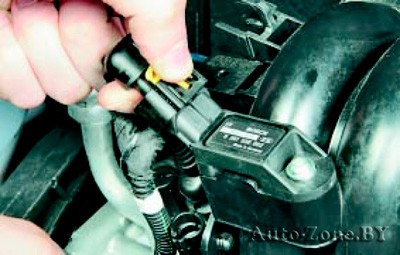

6. Отверткой сдвиньте замок фиксатора колодки жгута проводов датчика абсолютного давления (разрежения) во впускной трубе …
Замена прокладки впускной трубы
7. …нажмите на фиксатор…
Замена прокладки впускной трубы

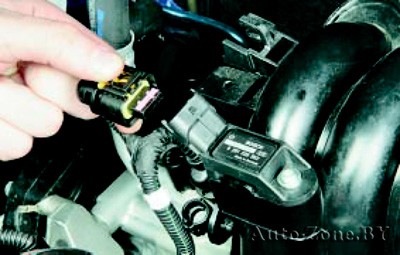

8. …и отсоедините колодку жгута проводов от датчика.
Замена прокладки впускной трубы

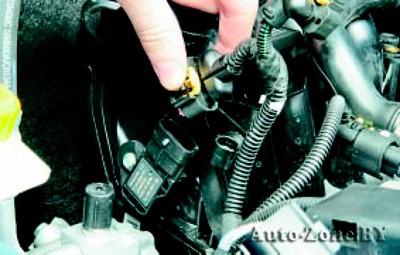

9. Аналогично отсоедините колодку жгута проводов отдатчика температуры всасываемого воздуха.
Замена прокладки впускной трубы
10. Ослабьте отверткой хомут крепления шланга к вакуумному усилителю тормозов…
Замена прокладки впускной трубы
11. …сдвиньте хомут по шлангу…
Замена прокладки впускной трубы

12. …отверткой строньте с места шланг…
Замена прокладки впускной трубы
13. …и снимите его со штуцера впускной трубы.
Замена прокладки впускной трубы

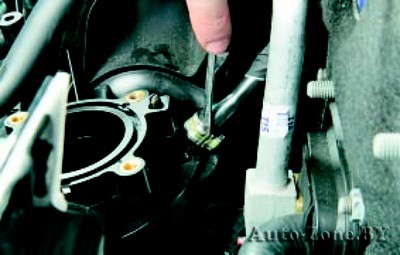

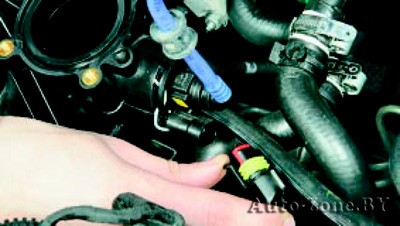

14. Отожмите фиксатор колодки жгута проводов клапана продувки адсорбера…
Замена прокладки впускной трубы
15. …и отсоедините колодку от клапана.
Замена прокладки впускной трубы

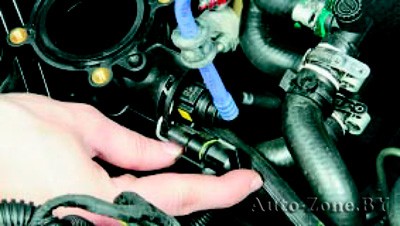

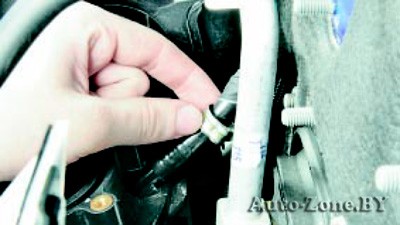

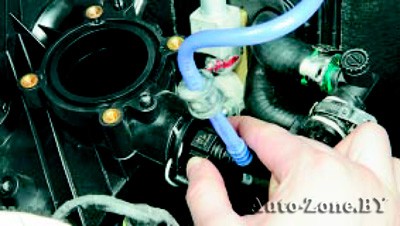

16. Сожмите фиксаторы наконечника шланга подачи паров топлива из адсорбера…
Замена прокладки впускной трубы

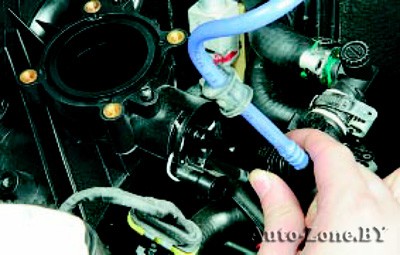

17. …и отсоедините шланг от впускной трубы.
Замена прокладки впускной трубы

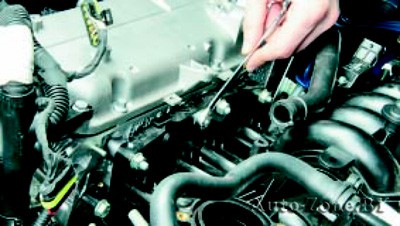

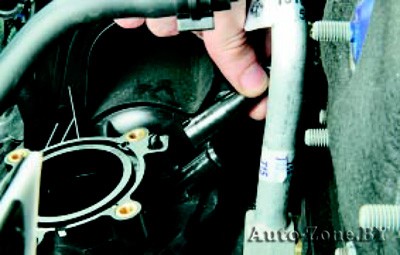

18. Отверните шесть гаек шпилек и два болта крепления впускной трубы к головке блока цилиндров…
Замена прокладки впускной трубы

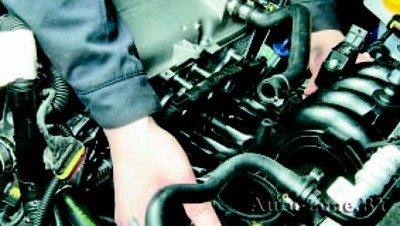

19. …и снимите впускную трубу с автомобиля.
Замена прокладки впускной трубы

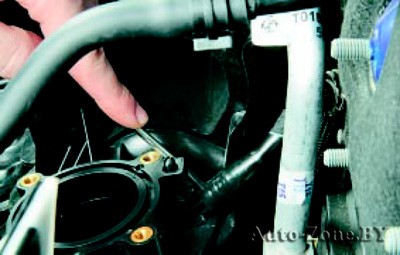

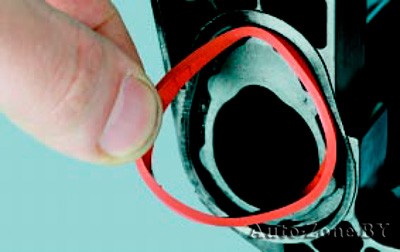

20. Поддев отверткой…
Замена прокладки впускной трубы

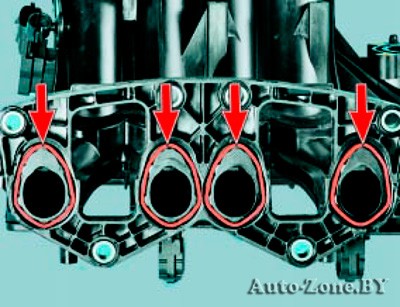

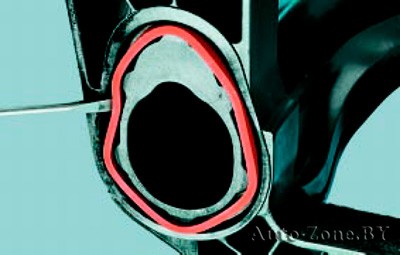

21. …извлеките из мест установки прокладки фланцев впускной трубы и замените их новыми.

22. Установите все снятые детали в обратном порядке.
