Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

При проведении работ, связанных со снятием ремня привода распределительного вала, необходимо установить распределительный и коленчатый валы в определенное положение, чтобы не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.

Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

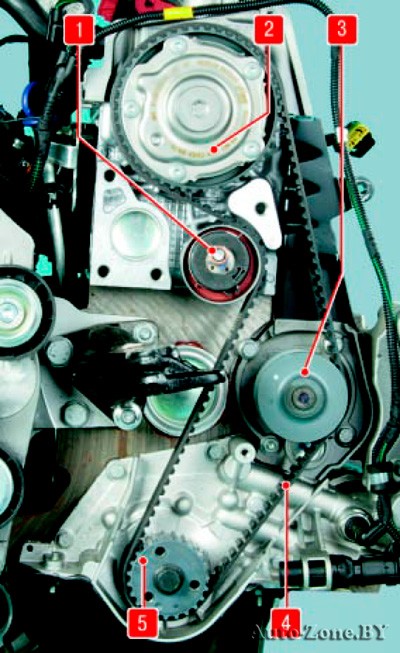

Рис. 5.9. Привод механизма газораспределения:
1 — натяжной ролик; 2 — зубчатый шкив распределительного вала, объединенный с механизмом изменения фаз газораспределения; 3 — шкив водяного насоса; 4 — ремень привода газораспределительного механизма; 5 — зубчатый шкив коленчатого вала
Заводом-изготовителем не предусмотрены какие-либо установочные метки на шкивах 2 и 5 (рис. 5.9) распределительного и коленчатого валов соответственно.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

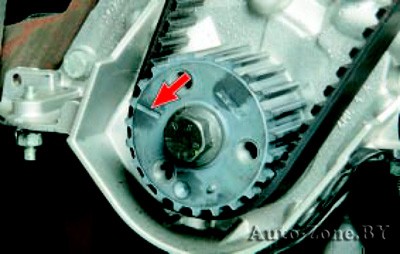

От предыдущих модификаций двигателя, имевших полный набор установочных меток, осталась лишь метка (риска) на зубчатом шкиве коленчатого вала, для которой нет ответной метки на корпусных деталях…
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

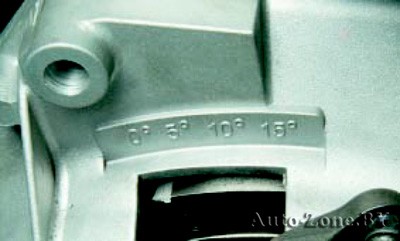

…и шкала момента опережения зажигания на картере сцепления. При сборке двигателя на заводе валы устанавливают в определенное сервисное положение с помощью специальных приспособлений. При отсутствии этих приспособлений в процессе ремонта двигателя можно нанести новые контрольные метки, установив поршень 1-го цилиндра в положение ВМТ такта сжатия.
При установке распределительного и коленчатого валов в сервисное положение с использованием специальных приспособлений выполните следующее.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

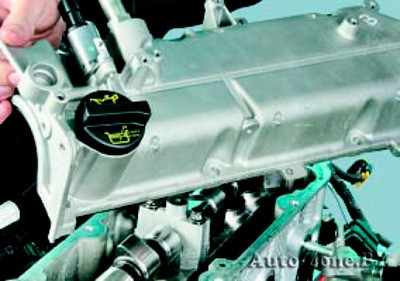

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

2. Проверните коленчатый вал за болт крепления его шкива до момента установки паза а (рис. 5.10) в задающем секторе 2 датчика фазы, закрепленном на заднем конце распределительного вала 1, в показанное на рисунке положение. Установите на головку блока приспособление 3 таким образом, чтобы установочный выступ б приспособления вошел в паз а сектора, и закрепите приспособление на головке блока болтами.

При необходимости немного доверните валы до полного совпадения паза в секторе и выступа на приспособлении.

Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

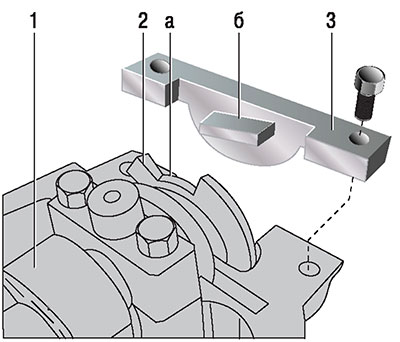

Рис. 5.10. Установка приспособления 2000004400 для фиксации распределительного вала: 1 — распределительный вал; 2 — задающий сектор датчика фазы; 3 — приспособление для фиксации распределительного вала; а — паз в задающем секторе датчика фазы; б — установочный выступ приспособления
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

3. Снимите обе крышки ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).

4. Установите на зубчатый шкив 2 коленчатого вала (рис. 5.11) приспособление 3 для фиксации коленчатого вала и закрепите его болтами на зубчатом шкиве и на корпусе 1 масляного насоса.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

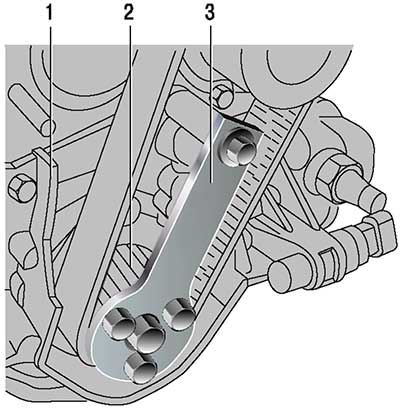

Рис. 5.11. Установка приспособления 2000004500 для фиксации коленчатого вала: 1 — корпус масляного насоса; 2 — зубчатый шкив коленчатого вала; 3 — приспособление для фиксации коленчатого вала

Шкив привода вспомогательных агрегатов был снят с коленчатого вала в процессе снятия нижней крышки ремня привода газораспределительного механизма.

При установке поршня 1-го цилиндра в положение ВМТ такта сжатия выполните следующее.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

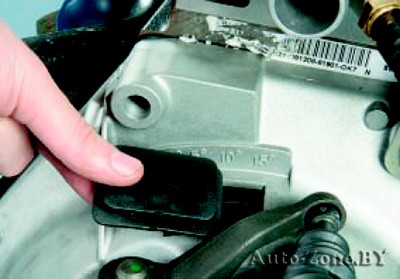

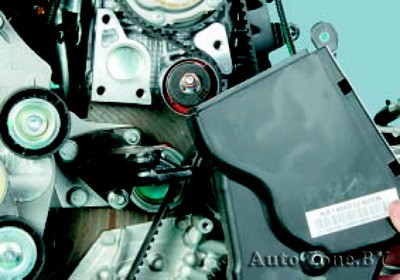

1. Извлеките резиновую заглушку из окна в картере сцепления, расположенную под кронштейном крепления электронного блока управления двигателем.

Для наглядности показано на снятом двигателе.

Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

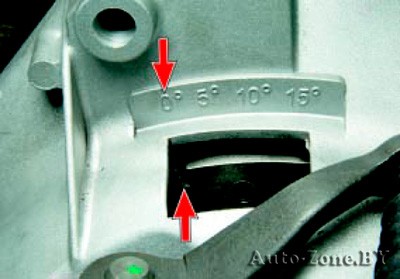

2. Проверните коленчатый вал за болт крепления его шкива настолько, чтобы видная в окне метка (вырез) на маховике установилась напротив отметки 0° на шкале, нанесенной на картер сцепления. В этом положении в ВМТ находятся 1-й и 4-й цилиндры.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

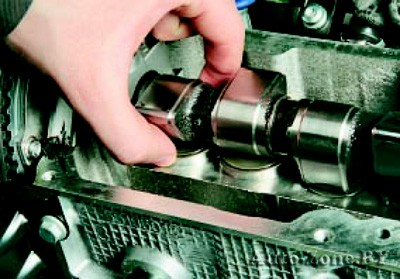

3. Для того чтобы определить, в каком цилиндре поршень находится в положении ВМТ такта сжатия, снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров») и проверьте легкость перемещения толкателей клапанов, вращая их пальцами. У цилиндра, поршень которого находится в ВМТ такта сжатия, оба клапана закрыты, их толкатели освобождены и легко могут быть провернуты вокруг своей оси. Если свободно вращаются толкатели клапанов 1-го цилиндра, оставьте коленчатый вал в установленном положении; если 4-го цилиндра, значит, в ВМТ такта сжатия находится поршень 4-го цилиндра. В этом случае проверните коленчатый вал ровно на один оборот до совмещения метки на маховике с отметкой 0° на шкале, чтобы установить в ВМТ такта сжатия поршень 1-го цилиндра.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

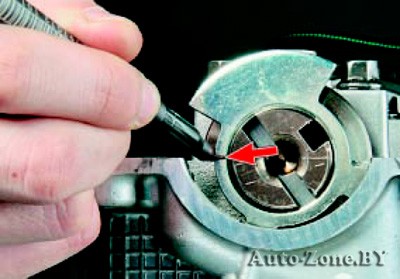

4. Не проворачивая больше коленчатый и распределительный валы, нанесите метки на задающий сектор датчика фазы напротив края полукруглого гнезда головки блока цилиндров…
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

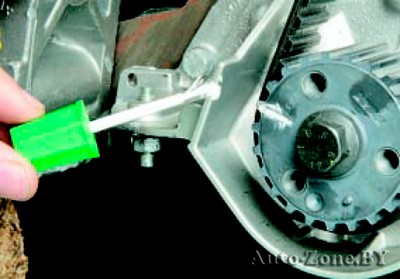

5. …на риску зубчатого шкива коленчатого вала и точно напротив нее — на край отбортовки крышки масляного насоса.
Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия

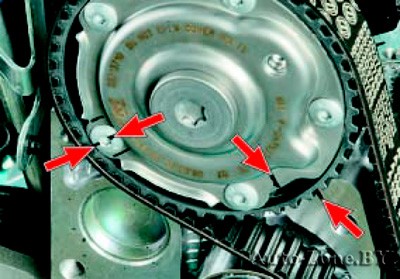

6. Зубчатый шкив распределительного вала в сборе с гидромуфтой системы изменения фаз газораспределения может быть установлен на вал в произвольном положении (шпонка или какой-либо другой установочный элемент в соединении отсутствуют), однако для контроля рекомендуем нанести метки на корпус муфты и на блок цилиндров.
Перед сборкой двигателя, разобранного со снятием ремня привода газораспределительного механизма, установите распределительный и коленчатый валы в соответствии с нанесенными метками.
