Замена топливного бака и его наливной трубы

При обнаружении течи топлива в баке рекомендуется заменить бак.

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь бака по линии стыка верхней и нижней его частей, можно пропаять эти места (рекомендуется проводить работу в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства «Лобомид», МС или МЛ. Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой канаве. Для удаления остатков топлива снимите электробензонасос (см. «Снятие и установка топливного модуля») и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: ключи «на 8», «на 13», отвертка с плоским лезвием.

1. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена топливного бака и его наливной трубы

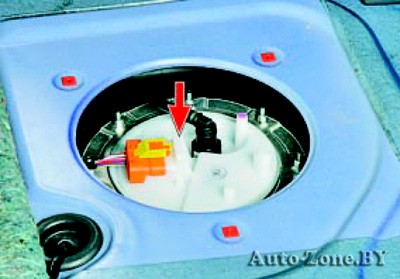

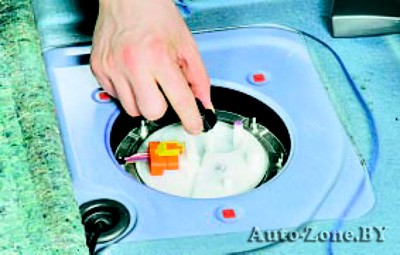

3. Отсоедините от модуля топливного насоса топливный шланг…
Замена топливного бака и его наливной трубы
4. …и колодку жгута проводов (см. «Снятие и установка топливного модуля»).
Замена топливного бака и его наливной трубы

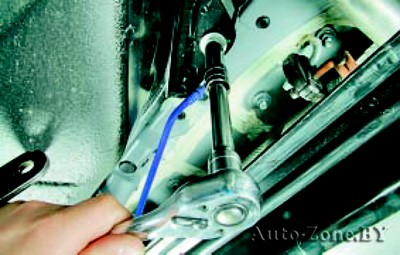

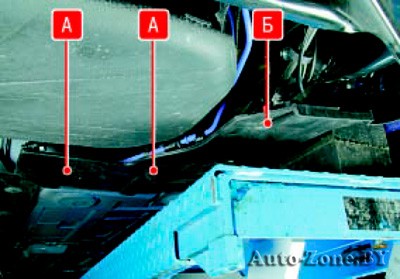

5. Отверните две гайки А, выверните болт Б
Замена топливного бака и его наливной трубы

6. …и снимите грязезащитный кожух.
Замена топливного бака и его наливной трубы

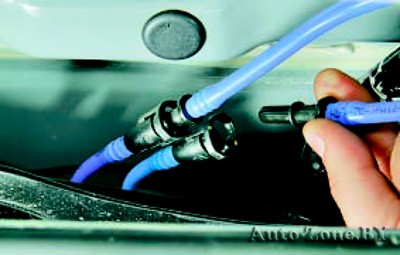

7. Сожмите фиксаторы наконечника и разъедините шланг подачи топлива.
Замена топливного бака и его наливной трубы

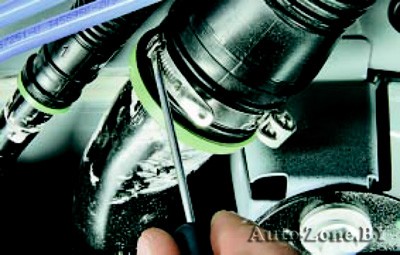

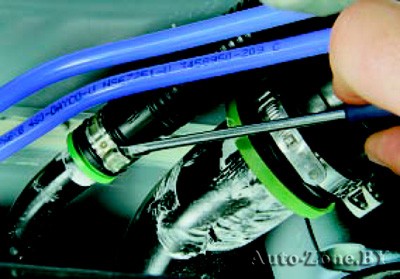

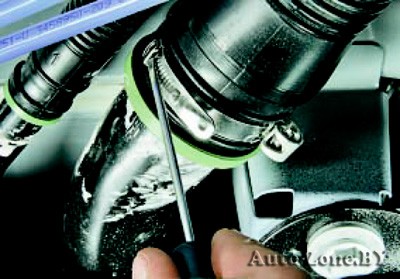

8. Поддев отверткой, разожмите хомут крепления шланга вентиляции топливного бака…
Замена топливного бака и его наливной трубы

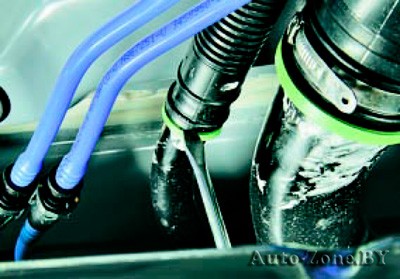

9. …и отсоедините шланг от патрубка топливного бака.
Замена топливного бака и его наливной трубы

10. Аналогично отсоедините шланг наливной трубы от патрубка топливного бака.
Замена топливного бака и его наливной трубы

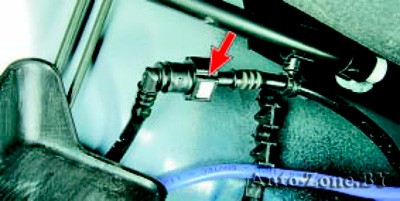

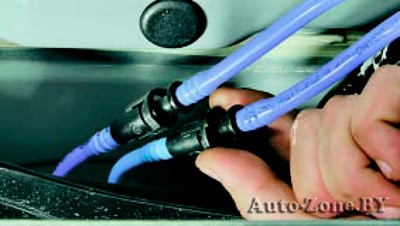

11. Сожмите фиксаторы…
Замена топливного бака и его наливной трубы

12. …и разъедините трубки системы улавливания паров топлива.
Замена топливного бака и его наливной трубы

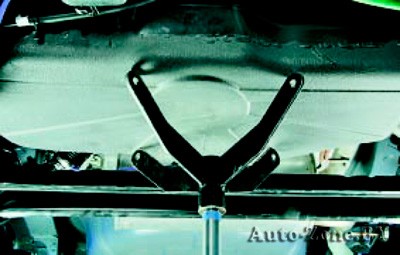

13. Установите под топливный бак опору.
Замена топливного бака и его наливной трубы

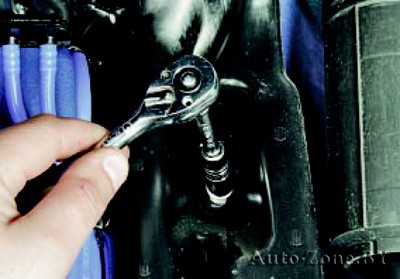

14. Выверните болты крепления…

Замена топливного бака и его наливной трубы

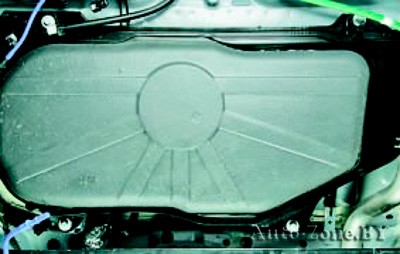

На фото показаны места крепления топливного бака.

Замена топливного бака и его наливной трубы

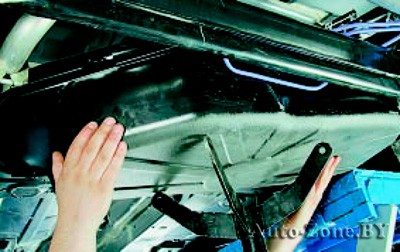

15. …и аккуратно опустите бак.

16. Установите топливный бак в порядке, обратном снятию.

17. После присоединения трубопроводов и жгута проводов топливного насоса залейте в бак бензин, пустите двигатель и проверьте герметичность всех соединений трубопроводов.

Если нужно снять наливную трубу топливного бака, выполните следующее.

1. Снимите правое заднее колесо и установите автомобиль на надежную опору.
Замена топливного бака и его наливной трубы

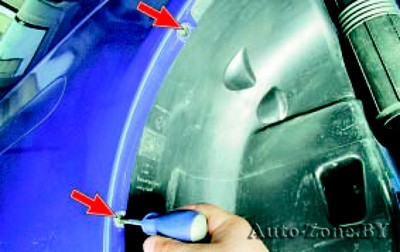

2. Выверните два винта…
Замена топливного бака и его наливной трубы

3. …отверните одну гайку…
Замена топливного бака и его наливной трубы

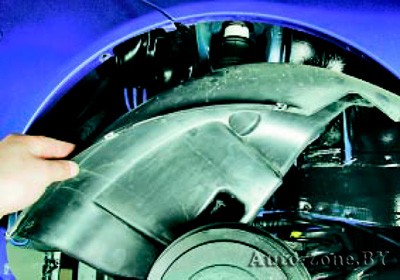

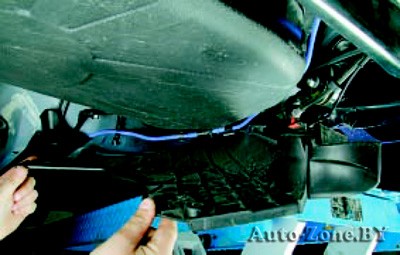

4. …и снимите подкрылок правого заднего колеса.
Замена топливного бака и его наливной трубы

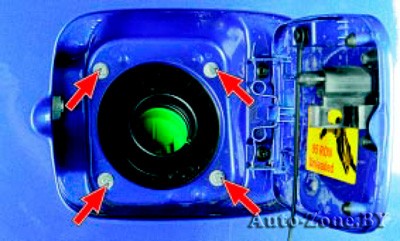

5. Откройте люк горловины наливной трубы топливного бака, выверните из горловины пробку и четыре болта крепления трубы к боковине кузова.
Замена топливного бака и его наливной трубы

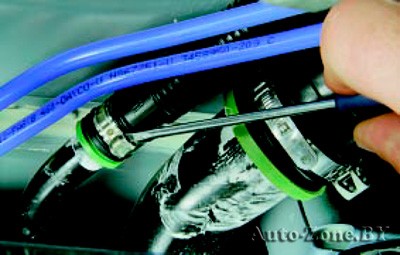

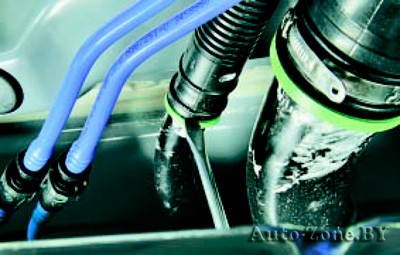

6. Поддев отверткой, разожмите хомут крепления шланга вентиляции топливного бака…
Замена топливного бака и его наливной трубы

7. …и отсоедините шланг от патрубка топливного бака.
Замена топливного бака и его наливной трубы

8. Аналогично отсоедините шланг наливной трубы от патрубка топливного бака.
Замена топливного бака и его наливной трубы

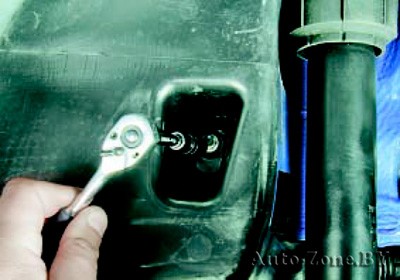

9. Отверните одну гайку крепления наливной трубы к кузову…
Замена топливного бака и его наливной трубы

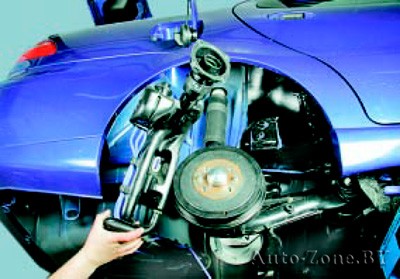

10. …и снимите наливную трубу в сборе с вентиляционным шлангом.

11. Установите наливную трубу топливного бака в порядке, обратном снятию.
