Ремонт синхронизатора

Вам потребуется отвертка с плоским лезвием.

Если передача включается нечетко или с большим усилием либо совсем не включается, перед разборкой вторичного вала проверьте работу синхронизатора: муфта синхронизатора должна перемещаться вручную при небольшом усилии. Если перемещение муфты затруднено (не перемещается или перемещается с большим усилием), отремонтируйте или замените его в сборе. Самопроизвольное выключение передач говорит об износе или повреждении зубцов муфты синхронизатора и венцов шестерен.

Ремонт синхронизатора показан на примере синхронизатора V передачи, так как синхронизаторы I и II, а также III и IV передач одинаковы по конструкцию и ремонтируются теми же приемами.

1. Снимите синхронизатор V передачи.
Ремонт синхронизатора

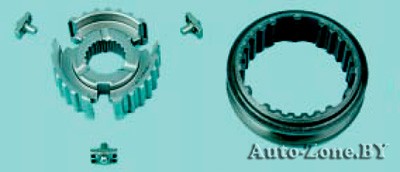

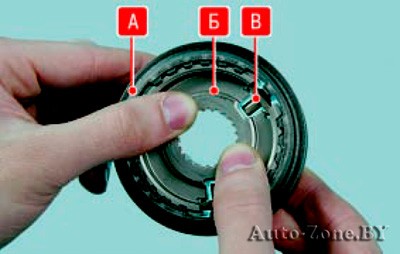

2. Разберите синхронизатор, сняв муфту А со ступицы Б. При этом следите за тем, чтобы не потерялись сухари В.
Ремонт синхронизатора

3. Осмотрите детали синхронизатора. Сколы и забоины на шлицах ступицы и муфты недопустимы. Обратите внимание на торцы зубьев муфты и подвижность подпружиненных шариков в корпусах сухарей. Замените дефектные детали или синхронизатор в сборе.
Ремонт синхронизатора

4. Установите муфту на ступицу и сухарь в паз ступицы…
Ремонт синхронизатора

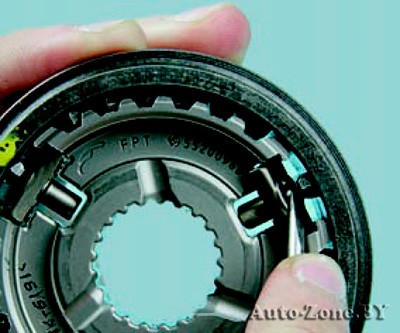

5. …а затем, утопив шарик в корпус сухаря, протолкните сухарь так, чтобы шарик попал в прорезь муфты.

Ремонт синхронизатора

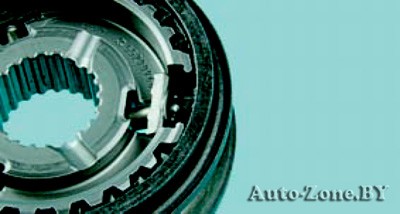

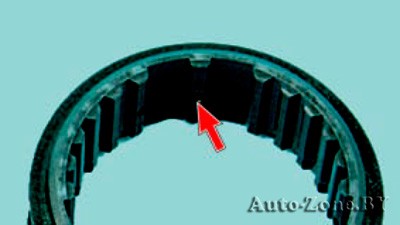

Так выглядит прорезь для шарика сухаря.

6. Аналогично установите остальные сухари.
