Снятие и установка сцепления

Основные неисправности, для устранения которых необходимы снятие и разборка сцепления:

  • — повышенный (по сравнению с привычным) шум при включении сцепления;
  • — рывки при работе сцепления;
  • — неполное включение сцепления (сцепление «буксует»);
  • — неполное выключение сцепления (сцепление «ведет»).

При выходе из строя сцепления рекомендуем заменять одновременно все его элементы (ведомый и нажимной диски, подшипник выключения сцепления), так как процесс замены сцепления трудоемок, а ресурс неповрежденных элементов сцепления уже снижен. Если установить их вновь, может потребоваться повторная замена сцепления после сравнительно небольшого пробега.

Вам потребуются: ключ «на 10» (удобнее торцовая головка)…
Снятие и установка сцепления

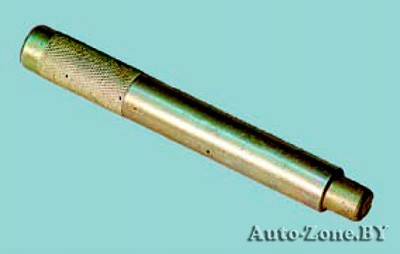

…и оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).
1. Снимите коробку передач (см. «Снятие и установка коробки передач»).
Снятие и установка сцепления

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, краской) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки).

Снятие и установка сцепления

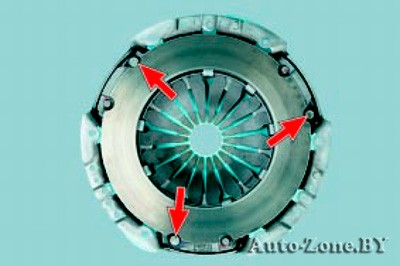

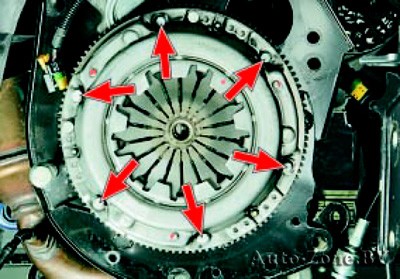

Места крепления кожуха сцепления к маховику двигателя.

Снятие и установка сцепления

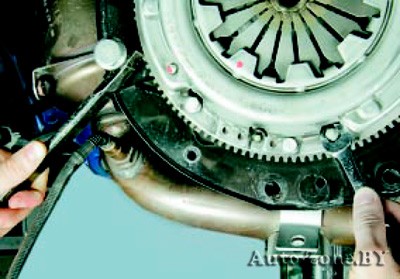

3. Удерживая маховик от проворачивания отверткой, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: по одному обороту ключа каждый, переходя от болта к болту по диаметру.
Снятие и установка сцепления

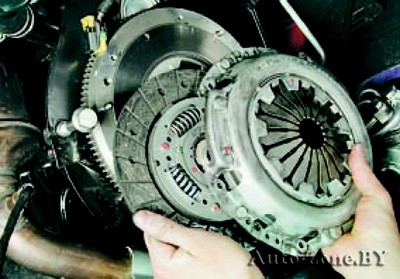

4. Снимите нажимной и ведомый диски сцепления.
Снятие и установка сцепления

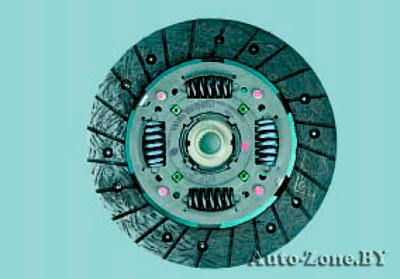

5. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются.
Снятие и установка сцепления

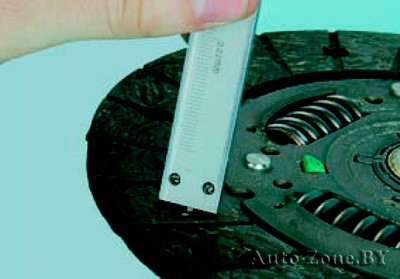

6. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,3 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

Если накладки фрикционного диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, требуется его замена.

Снятие и установка сцепления

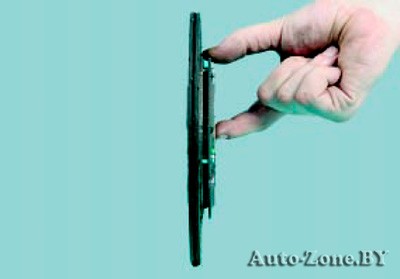

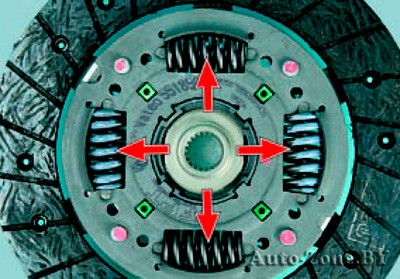

7. Проверьте надежность фиксации в гнездах ступицы ведомого диска демпферных пружин, пытаясь переместить их в гнездах ступицы рукой. Если пружины легко перемещаются в гнездах или сломаны, замените диск.
Снятие и установка сцепления

8. Проверьте биение ведомого диска. Если при визуальном осмотре обнаружено коробление диска, а биение превышает 0,5 мм, замените его.
Снятие и установка сцепления

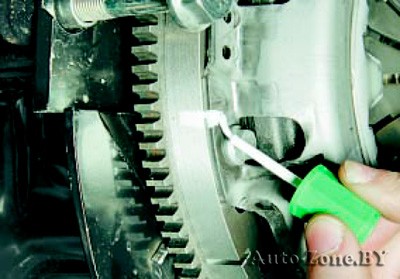

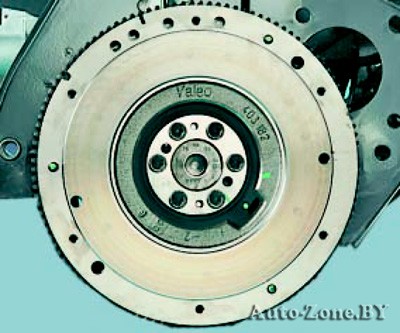

9. Осмотрите рабочие поверхности трения маховика…
Снятие и установка сцепления

10. …и нажимного диска, обращая внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.
Снятие и установка сцепления
11. При ослаблении заклепочных соединений деталей кожуха и нажимного диска замените нажимной диск в сборе.
Снятие и установка сцепления

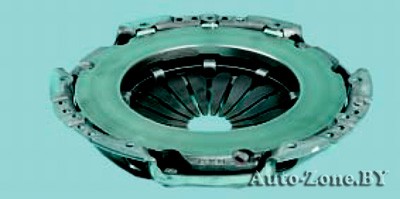

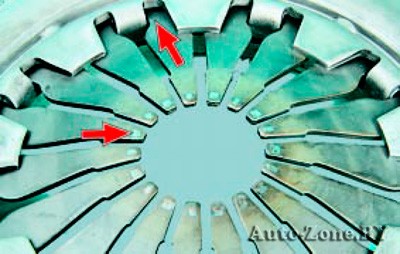

12. Внешним осмотром оцените состояние диафрагменной пружины нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.
Снятие и установка сцепления

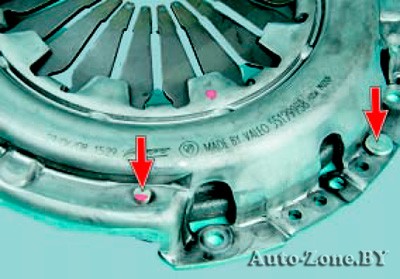

13. Осмотрите соединительные звенья кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе.

14. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

15. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.
Снятие и установка сцепления

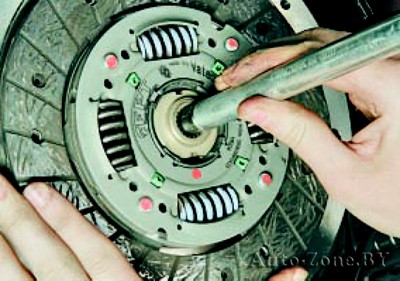

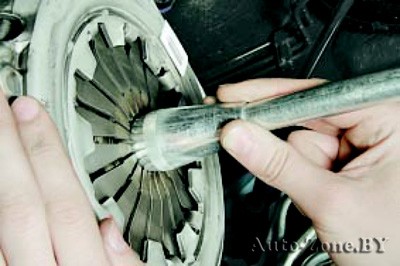

16. При монтаже сцепления сначала установите с помощью оправки ведомый диск…
Снятие и установка сцепления

17. …а затем кожух нажимного диска на центрирующие штифты и вверните болты крепления кожуха к маховику.

Обратите внимание на то, что при установке ведомого диска на оправку выступающая часть его ступицы должна быть направлена в сторону нажимной пружины кожуха сцепления.

Снятие и установка сцепления

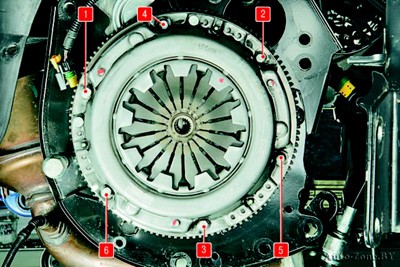

Рис. 6.3. Схема затяжки болтов крепления сцепления

18. Затяните болты крепления кожуха сцепления в порядке, приведенном на рис. 6.3, в два этапа:

  • — 1-й — затяните моментом 9,9-19 Н-м (1,0-2,0 кгс-м);
  • — 2-й — подтяните моментом 22-29 Н-м (2,2-3,0 кгс-м).

19. Снимите оправку и установите коробку передач.

20. Проверьте работу сцепления (см. «Проверка хода педали привода выключения сцепления»).
