Замена амортизатора задней подвески

Замена амортизатора задней подвески

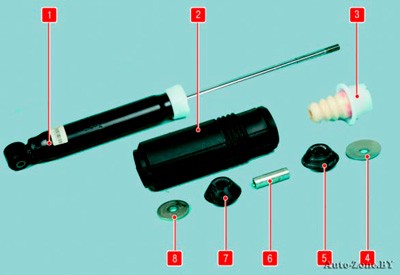

Рис. 7.4. Детали амортизатора задней подвески: 1 — амортизатор; 2 — защитный кожух; 3 — буфер сжатия; 4 — тарельчатая шайба; 5 — верхняя резиновая подушка; 6 — распорная втулка; 7 — нижняя резиновая подушка; 8 — упорная шайба
Вам потребуются: ключи «на 17» (два).

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упоры под передние колеса. Приподняв заднюю часть, установите надежные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Амортизаторы заменяйте парами (левый и правый).

Не снимайте оба амортизатора одновременно на вывешенной задней части автомобиля, так как опускание балки задней подвески ниже допустимого предела может привести к повреждению трубопроводов и шлангов тормозной системы.

1. Откройте багажник.

2. Снимите боковую облицовку багажника (см. «Снятие и установка облицовок багажника»).
Замена амортизатора задней подвески

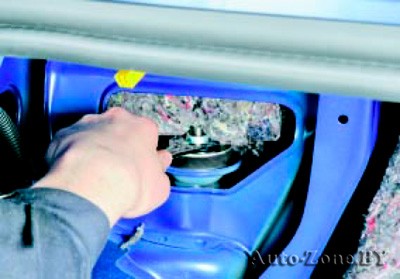

3. Отверните гайку крепления штока амортизатора.

4. Снимите тарельчатую шайбу 4 (см. рис. 7.4) и верхнюю резиновую подушку 5.
Замена амортизатора задней подвески

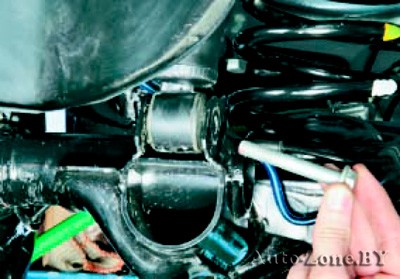

5. Отверните гайку болта нижнего крепления амортизатора…
Замена амортизатора задней подвески

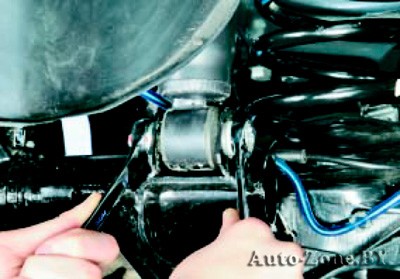

6. …и извлеките болт из проушины амортизатора и кронштейна.
Замена амортизатора задней подвески

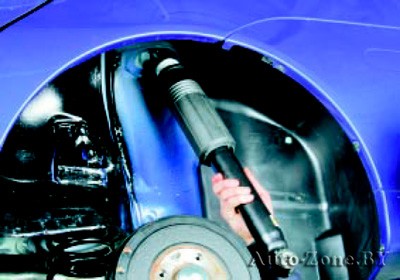

7. Отверткой извлеките проушину амортизатора из кронштейна и снимите амортизатор с автомобиля.
Замена амортизатора задней подвески

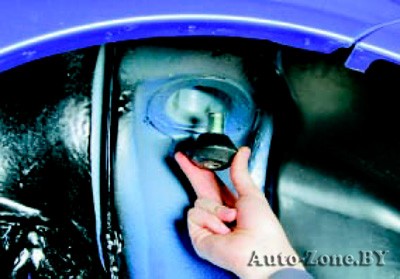

8. Если нижняя резиновая подушка в сборе с распорной втулкой остались в гнезде кузова, извлеките их оттуда. Если они остались на штоке амортизатора, снимите со штока их, а также упорную шайбу 8 (см. рис. 7.4).

9. Извлеките распорную втулку из подушки.

10. Проверьте амортизатор аналогично проверке амортизатора передней подвески.

11. Установите амортизатор в порядке, обратном снятию. Гайку верхнего крепления и гайку болта нижнего крепления амортизатора окончательно затягивайте на автомобиле, стоящем на земле. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните гайки крепления амортизатора моментом, указанным в приложении 1.

12. Аналогично замените второй амортизатор.
