Замена главного тормозного цилиндра

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием…
Замена главного тормозного цилиндра

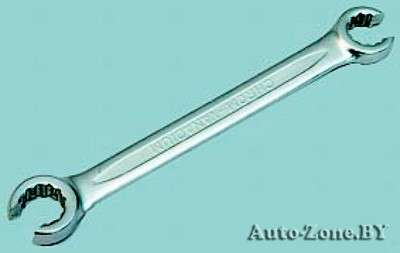

…и специальный ключ «на 11» для тормозных трубопроводов.

1. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
Замена главного тормозного цилиндра

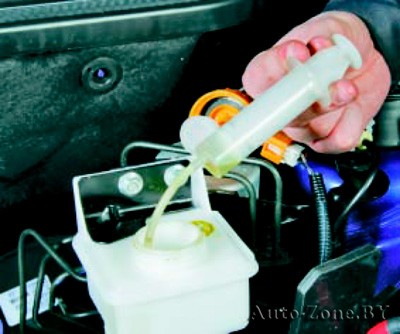

2. Отверните пробку бачка главного тормозного цилиндра и откачайте из него тормозную жидкость, например, резиновой грушей или большим медицинским шприцем. Установите пробку, чтобы в бачок главного тормозного цилиндра не попала грязь.
Замена главного тормозного цилиндра

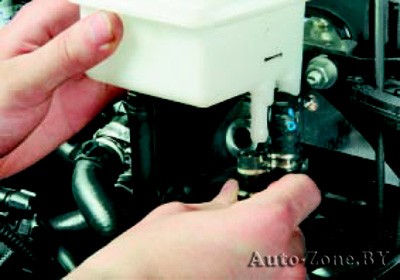

3. Ослабив хомуты крепления шлангов к штуцерам, отсоедините шланги бачка тормозного цилиндра (см. пп. 5-7 «Замена бачка главного тормозного цилиндра»).

Доступ к хомутам тормозных шлангов со стороны главного тормозного цилиндра затруднен, поэтому мы рекомендуем отсоединять шланги со стороны бачка для тормозной жидкости. Сразу же после отсоединения от бачка шлангов заглушите отверстия или пережмите шланги, не опуская их вниз.

Замена главного тормозного цилиндра

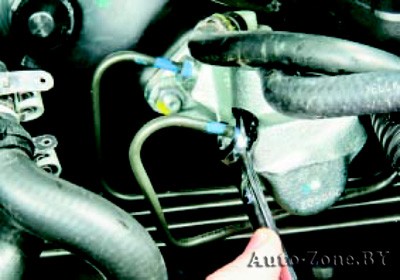

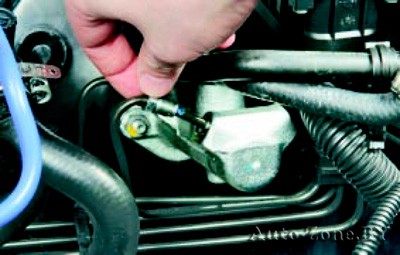

4. Отверните гайку крепления к цилиндру трубопровода…
Замена главного тормозного цилиндра

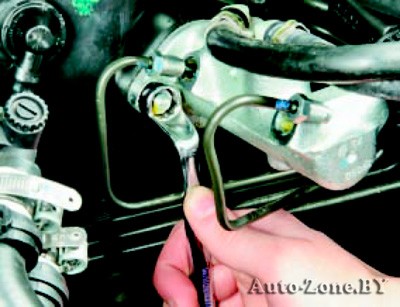

5. …сдвиньте ее по трубке…
Замена главного тормозного цилиндра

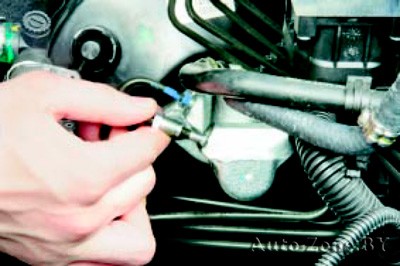

6. …и отведите трубопровод от цилиндра.

7. Аналогично отсоедините второй трубопровод.
Замена главного тормозного цилиндра

8. Отверните гайку крепления главного тормозного цилиндра к шпильке корпуса вакуумного усилителя тормозов.

9. Аналогично отверните вторую гайку крепления, расположенную с другой стороны главного цилиндра (на фото не видна).
Замена главного тормозного цилиндра

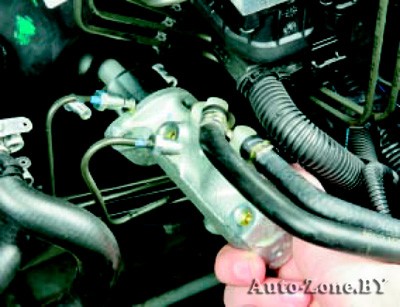

10. Снимите главный тормозной цилиндр.

Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

Замена главного тормозного цилиндра

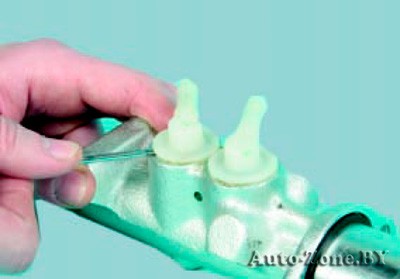

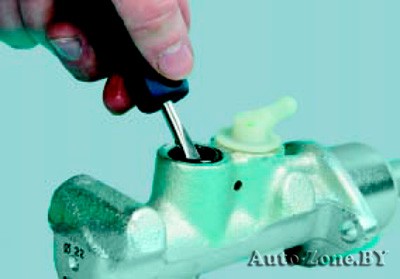

11. Если в процессе эксплуатации наблюдалась утечка через соединительные втулки, подденьте отверткой штуцер шланга…
Замена главного тормозного цилиндра

12. …и извлеките его из соединительной втулки.
Замена главного тормозного цилиндра

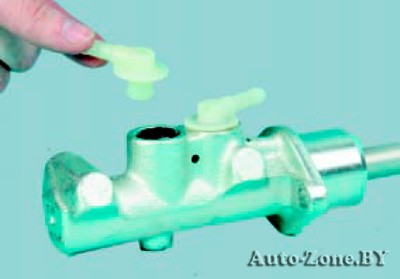

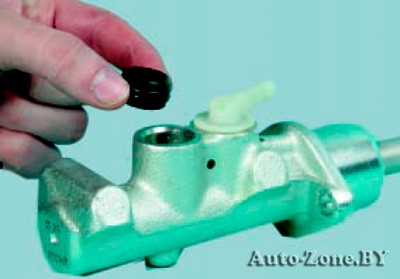

13. Подденьте отверткой соединительную втулку…
Замена главного тормозного цилиндра

14. …и извлеките ее из отверстия в корпусе главного тормозного цилиндра.

Повторное использование соединительных втулок не допускается, замените их новыми.

Замена главного тормозного цилиндра

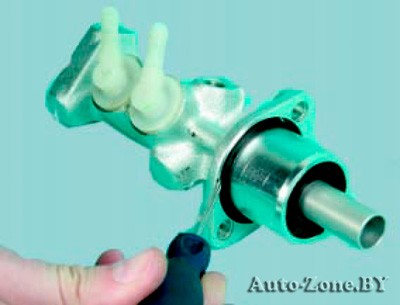

15. Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

16. Установите главный тормозной цилиндр и все снятые детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
