Ремонт вторичного вала

Вам потребуются: универсал ь-ный съемник, отвертка с плоским лезвием, съемник стопорных колец, бородок, молоток.

1. Зажмите с небольшим усилием вал в тиски с накладками из мягкого металла на губках.

Зажимайте вторичный вал за наружное кольцо переднего подшипника. Затягивайте вал в тисках так, чтобы его можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки.

Ремонт вторичного вала

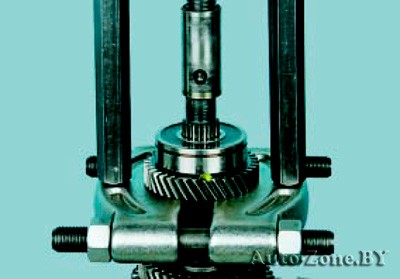

2. С помощью съемника строньте задний подшипник и ведомую шестерню IV передачи…
Ремонт вторичного вала

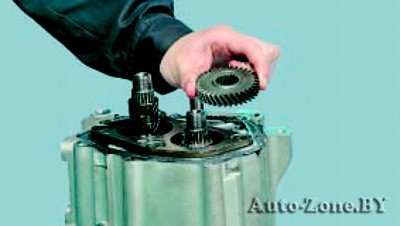

3. …и снимите их с вала.
Ремонт вторичного вала

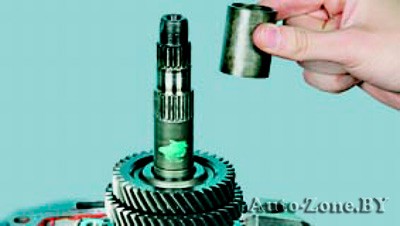

4. Снимите втулку шестерен III и IV передач.
Ремонт вторичного вала

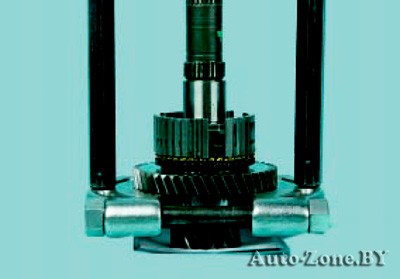

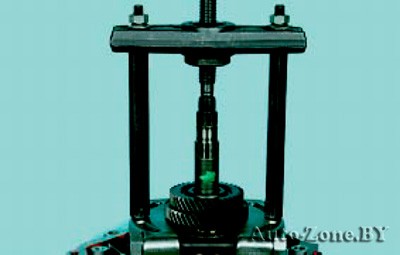

5. Установите съемник под шестерню II передачи, спрессуйте шестерни II и III передач…
Ремонт вторичного вала

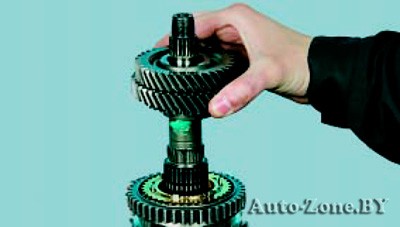

6. …и снимите их с вала.
Ремонт вторичного вала

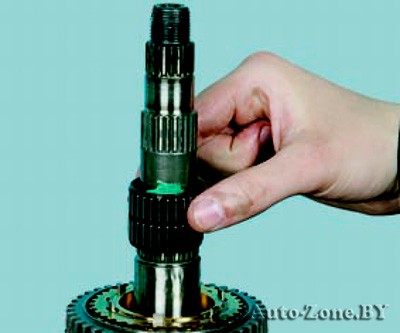

7. Снимите с вала игольчатый подшипник шестерни II передачи…
Ремонт вторичного вала

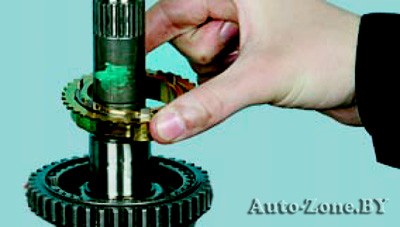

8. …блокирующее кольцо синхронизатора II передачи.
Ремонт вторичного вала

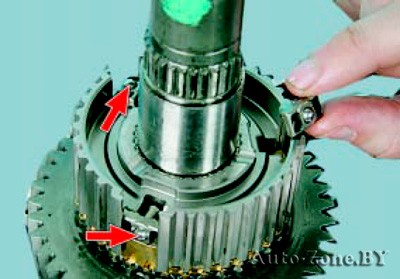

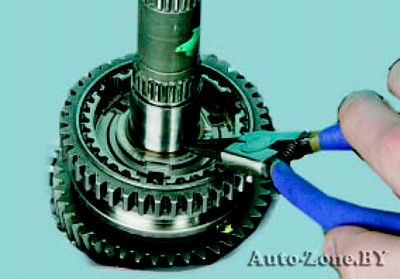

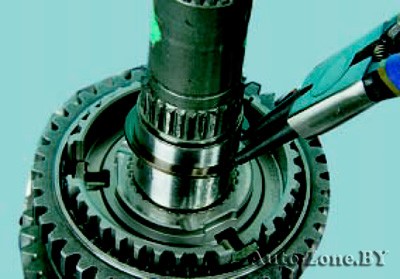

9. Съемником разожмите стопорное кольцо…
Ремонт вторичного вала
10. …выведите его из паза вала…
Ремонт вторичного вала

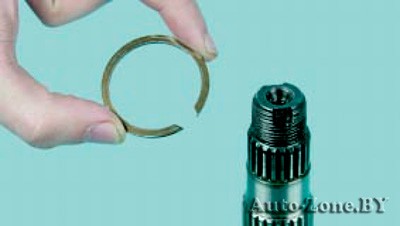

11. …и снимите кольцо с вала.
Ремонт вторичного вала

12. Снимите скользящую муфту синхронизатора I и II передач…
Обратите внимание на сухари муфты. При снятии скользящей муфты сухари могут выпасть. Если этого не произошло.
Ремонт вторичного вала

13. …извлеките их из пазов ступицы.
Ремонт вторичного вала

14. Установите съемник под шестерню I передачи. Спрессуйте с вала шестерню I передачи, ступицу муфты синхронизатора I и II передач.
Ремонт вторичного вала

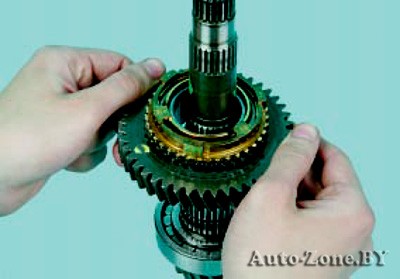

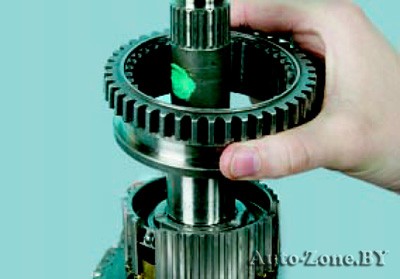

15. Снимите последовательно с вала ступицу муфты синхронизатора I и II передач…
Ремонт вторичного вала

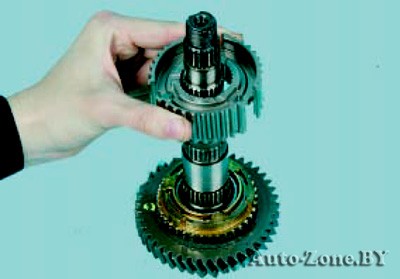

16. …и шестерню II передачи с блокирующим кольцом.
Ремонт вторичного вала

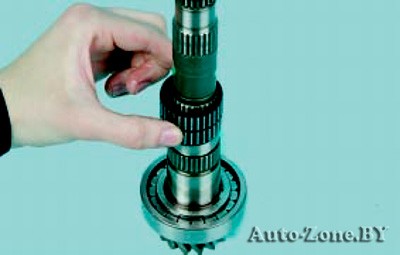

17. Снимите игольчатый подшипник, продвигая его вдоль вала.
Ремонт вторичного вала

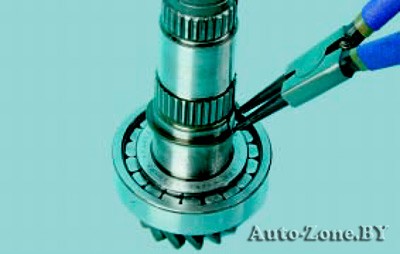

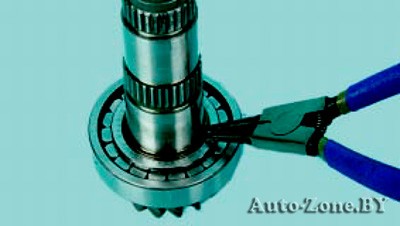

18. Съемником разожмите стопорное кольцо переднего подшипника…
Ремонт вторичного вала

19. …выведите из паза вала и снимите стопорное кольцо, продвигая его вверх вдоль вала.
Ремонт вторичного вала

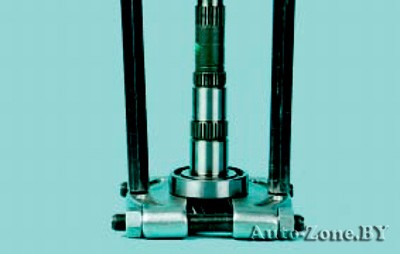

20. Спрессуйте передний подшипник…
Ремонт вторичного вала

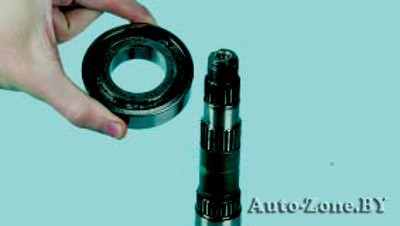

21. …и снимите его с вала.

22. Тщательно очистите, промойте и высушите детали вторичного вала. Внимательно осмотрите детали.
Ремонт вторичного вала

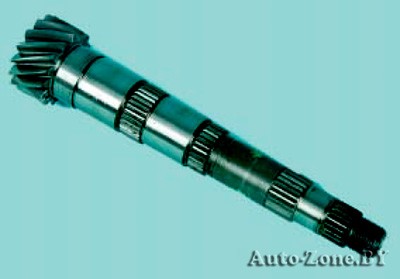

23. Проверьте состояние вала. При наличии питтинга (раковин) на шейках подшипников или следов износа вал необходимо заменить. На шлицах валов не должно быть вмятин, задиров и следов износа. Замените вал с дефектными шлицами.

24. Осмотрите шестерни вторичного вала. При наличии сколов и выкрашивания зубьев, задиров во внутренних отверстиях и других повреждений шестерни необходимо заменить.

25. Осмотрите подшипники. При обнаружении задиров, предельного износа или люфта подшипники следует заменить.

26. Убедитесь, что ступицы и соответствующая скользящая муфта I и II передач не повреждены. Убедитесь, что их взаимное перемещение происходит без заедания, а люфт отсутствует. Зубья внутренней поверхности муфты не должны быть изношены. При обнаружении следов износа муфту следует заменить.
Ремонт вторичного вала

27. Проверьте состояние блокирующих колец синхронизаторов. При наличии забоин и сколов на зубчатых венцах или значительной выработки на конусах замените блокирующие кольца.
Ремонт вторичного вала

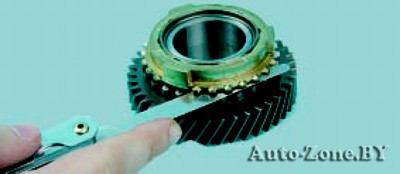

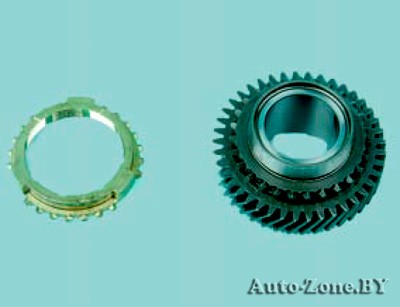

28. Проверьте зазор между шестернями и соответствующими им блокирующими кольцами. Минимально допустимый зазор составляет 0,6 мм. Если он меньше, блокирующее кольцо нужно заменить.

При замене блокирующего кольца проверьте также зазор между новым кольцом и шестерней. Проверьте правильность конусной поверхности кольца, надев его на конус шестерни и покачав рукой, — люфт недопустим.

29. При обнаружении деформации, задиров на упорных шайбах и стопорных кольцах, а также при потере упругости стопорные кольца замените.

Ремонт вторичного вала

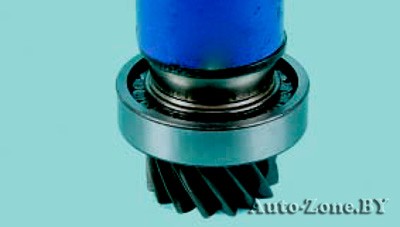

Для напрессовки подшипников на вал применяйте оправки, равные по диаметру внутренним кольцам подшипника, чтобы при монтаже не разрушить подшипник.

30. Соберите вторичный вал в порядке, обратном разборке.

31. После сборки вторичного вала проверьте вращение всех шестерен: они должны вращаться свободно. Проверьте также работу синхронизаторов, для этого переместите вручную муфты синхронизаторов в положение включения соответствующих передач.
