Снятие и установка двигателя

Завод-изготовитель рекомендует вынимать силовой агрегат (двигатель со сцеплением и коробкой передач) вниз. Для этого необходим подъемник, чтобы повыше поднять переднюю часть автомобиля. В гаражных условиях при отсутствии подъемника потребуются домкрат, а также прочные и достаточно высокие опоры, чтобы установить на них приподнятую переднюю часть автомобиля, что даст возможность извлечь из-под него двигатель, опущенный на пол гаража.

Двигатель очень тяжелый, поэтому рекомендуем снимать его с помощником.

При снятии и установке силового агрегата в сборе, имеющего большую массу, применяйте только полностью исправные грузоподъемные механизмы, рассчитанные на соответствующую нагрузку, и особенно тщательно контролируйте правильность и надежность присоединения тросов, траверс и т.п. к транспортным проушинам двигателя.

1. Для удобства работы снимите капот (см. «Снятие и установка капота»).

2. Снизьте давление в системе питания (см. «Снижение давления в системе питания двигателя»).
Снятие и установка двигателя

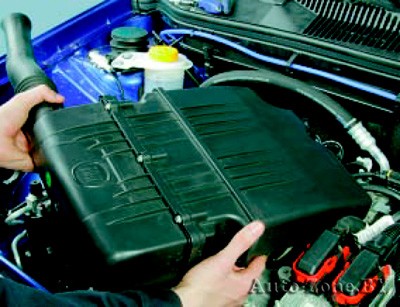

3. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Снятие и установка двигателя

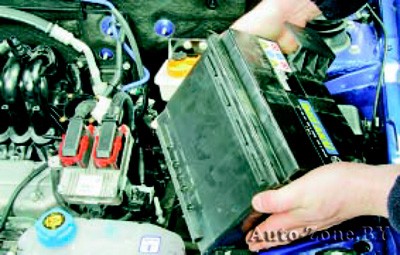

4. Отсоедините провода отаккуму-ляторной батареи и снимите ее с автомобиля (см. «Снятие и установка аккумуляторной батареи»).
Снятие и установка двигателя

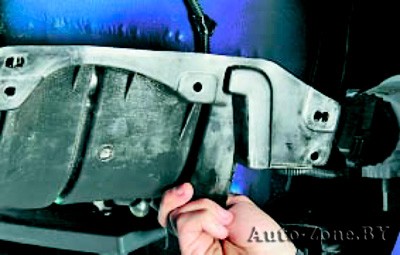

5. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).
6. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).
Снятие и установка двигателя

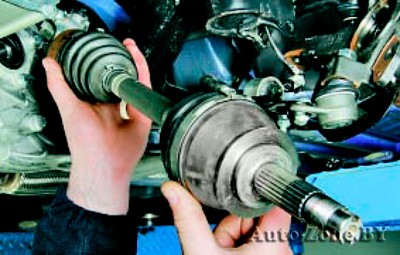

7. Снимите приводы передних колес (см. «Снятие и установка приводов передних колес»).

Приводы передних колес можно не отсоединять от коробки передач. В этом случае закрепите отсоединенные от ступиц приводы на силовом агрегате любым доступным способом (например, привяжите проволокой).

Снятие и установка двигателя

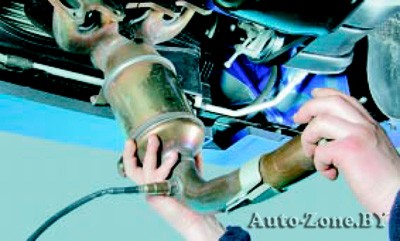

8. Снимите катколлектор в сборе с приемной трубой системы выпуска отработавших газов (см. «Снятие и установка катколлектора»).
Снятие и установка двигателя

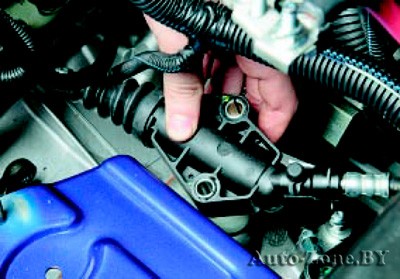

9. Снимите рабочий цилиндр гидропривода выключения сцепления (см. «Замена рабочего цилиндра привода выключения сцепления»), не отсоединяя от него шланг, и отведите цилиндр в сторону.
Снятие и установка двигателя
10. Захватив пассатижами скобу крепления оболочки троса выбора передач…
Снятие и установка двигателя
11. …извлеките скобу…
Снятие и установка двигателя
12. …и выньте оболочку из держателя на коробке передач.
Снятие и установка двигателя

13. Поддев отверткой…
Снятие и установка двигателя
14. …снимите шарнирный наконечник троса с пальца рычага выбора передач и отведите трос в сторону.

15. Аналогично отсоедините трос переключения передач.
Снятие и установка двигателя
16. Отожмите фиксатор колодки жгута проводов датчика детонации…

Для наглядности показано при снятой впускной трубе.

Снятие и установка двигателя
17. …и отсоедините колодку от датчика.
Снятие и установка двигателя

18. Отсоедините колодки жгутов проводов от датчика скорости…
Снятие и установка двигателя
19. …и выключателя света заднего хода, сжав фиксаторы их крепления.
Снятие и установка двигателя

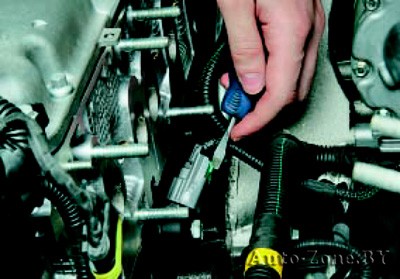

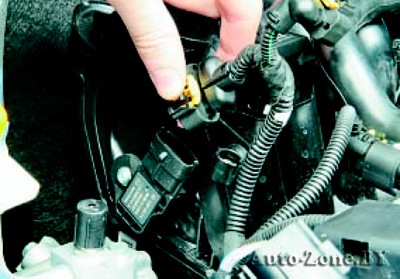

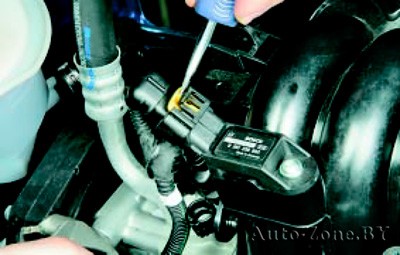

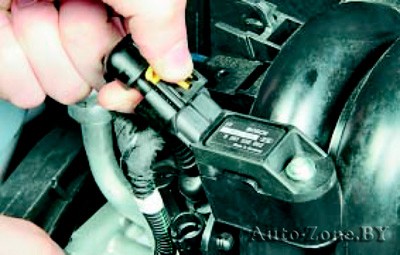

20. Отверткой сдвиньте замок фиксатора колодки жгута проводов датчика абсолютного давления (разрежения) во впускной трубе…
Снятие и установка двигателя
21. …нажмите на фиксатор…
Снятие и установка двигателя

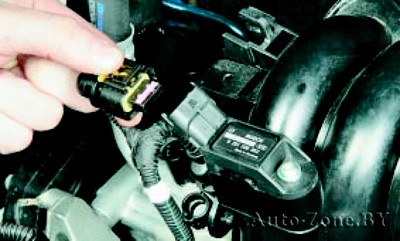

22. …и отсоедините колодку жгута проводов от датчика.
Снятие и установка двигателя

23. Аналогично отсоедините колодку жгута проводов от датчика температуры всасываемого воздуха.
Снятие и установка двигателя

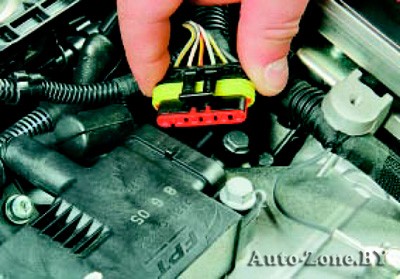

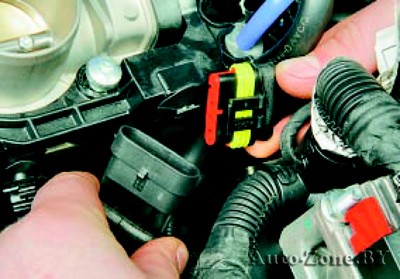

24. Разъедините колодку жгутов проводов форсунок…
Снятие и установка двигателя

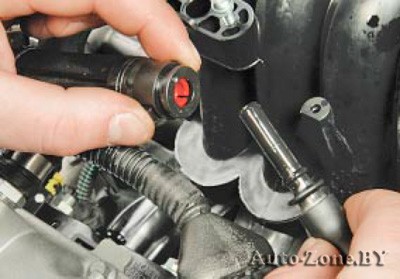

25. …и отсоедините от топливной рампы шланг подачи топлива (см. «Снятие и установка топливной рампы»).
Снятие и установка двигателя

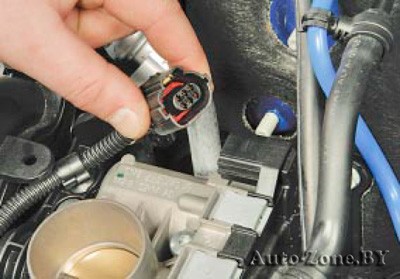

26. Отсоедините колодку жгута проводов от дроссельного узла (см. «Снятие и установка дроссельного узла»).
Снятие и установка двигателя

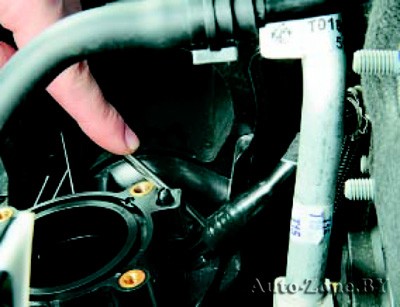

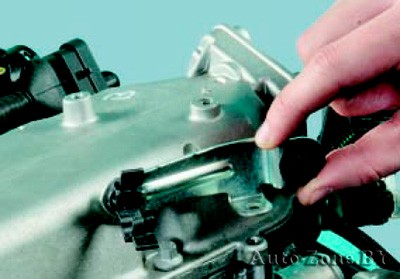

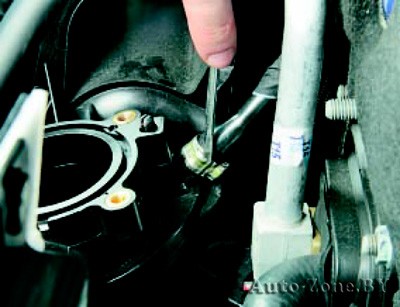

27. Ослабьте отверткой хомут крепления шланга к вакуумному усилителю тормозов…

Для наглядности показано при снятом дроссельном узле.

Снятие и установка двигателя
28. …сдвиньте хомут по шлангу…

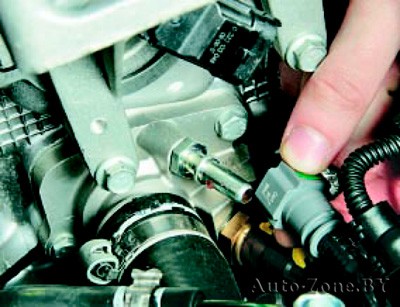

Снятие и установка двигателя

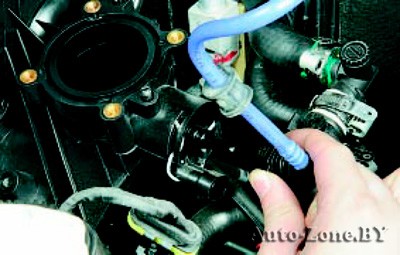

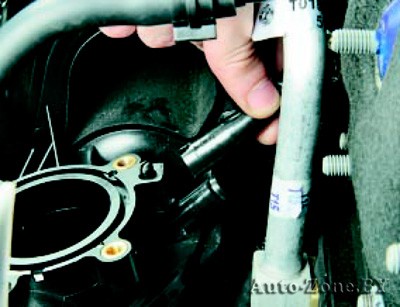

29. …отверткой строньте с места шланг…
Снятие и установка двигателя
30. …и снимите его со штуцера впускной трубы.
Снятие и установка двигателя

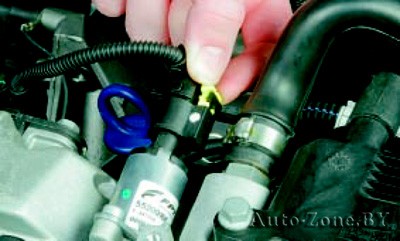

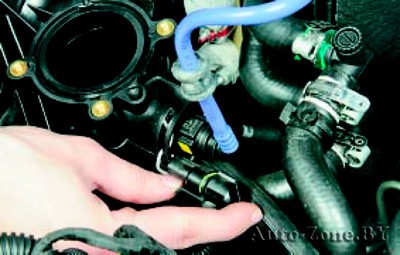

31. Отожмите фиксатор колодки жгута проводов клапана продувки адсорбера…
Снятие и установка двигателя

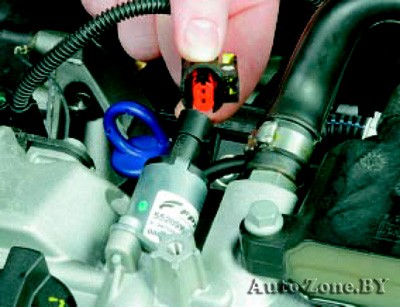

32. …и отсоедините колодку от клапана.
Снятие и установка двигателя

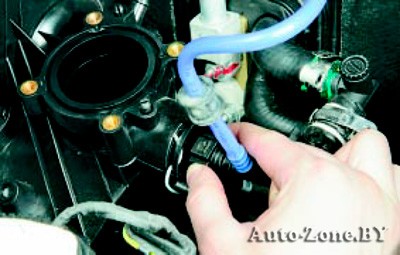

33. Сожмите фиксаторы наконечника шланга подачи паров топлива из адсорбера…
Снятие и установка двигателя
34. …и отсоедините шланг от впускной трубы.
Снятие и установка двигателя

35. Расстегните отверткой фиксатор жгута проводов на впускной трубе…
Снятие и установка двигателя

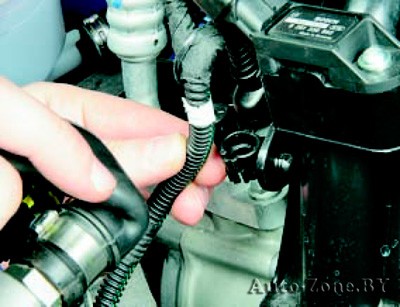

36. …и выведите жгут из фиксатора.
Снятие и установка двигателя

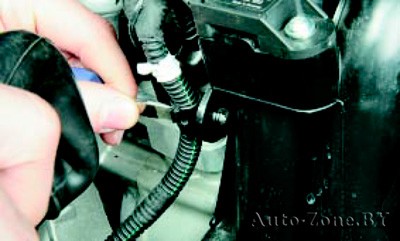

37. Расстегните нижний держатель жгута проводов в правой передней части головки блока цилиндров…
Снятие и установка двигателя

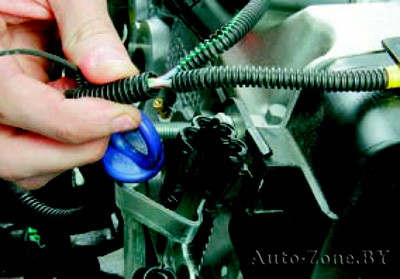

38. …и выведите жгут из держателя.
Снятие и установка двигателя

39. Аналогично извлеките жгут из верхнего держателя и отведите его в сторону.
Снятие и установка двигателя
40. Отсоедините колодку жгута проводов от катушки зажигания (см. «Снятие и установка катушки зажигания»).
Снятие и установка двигателя

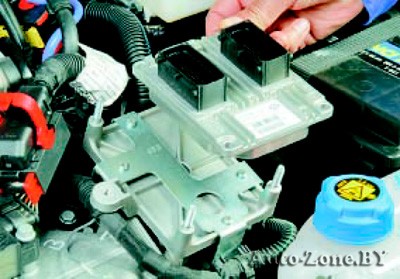

41. Снимите электронный блок управления двигателем (см. «Снятие и установка электронного блока управления двигателем»).
Снятие и установка двигателя

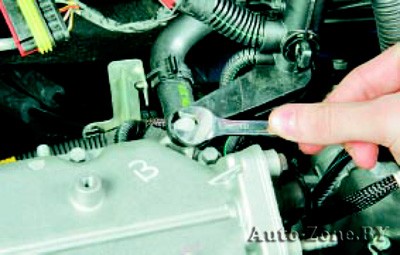

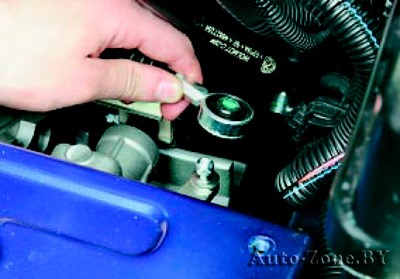

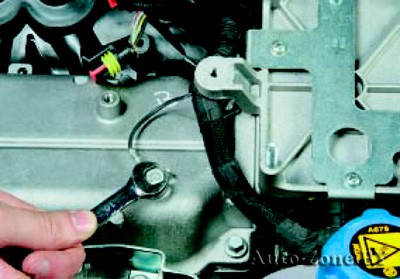

42. Выверните болт крепления наконечника «массового» провода к крышке головки блока цилиндров и отведите провод в сторону.
Снятие и установка двигателя
43. Выверните четыре винта крепления держателя жгутов проводов к кронштейну блока управления двигателем…
Снятие и установка двигателя
44. …снимите держатель с кронштейна и отведите в сторону вместе со жгутами.
Снятие и установка двигателя

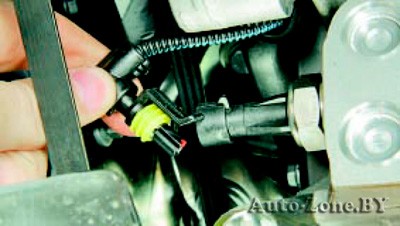

45. Отсоедините колодку жгута проводов отдатчика фазы, сдвинув замок фиксатора (желтого цвета) и нажав на фиксатор колодки.
Снятие и установка двигателя

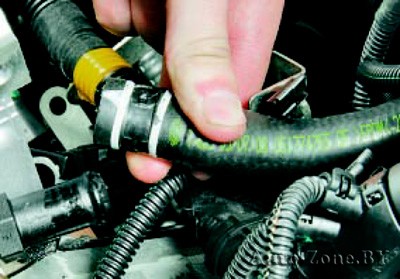

46. Сожмите фиксаторы наконечника шланга от расширительного бачка системы охлаждения…
Снятие и установка двигателя
47. …и отсоедините шланг от штуцера головки блока.
Снятие и установка двигателя

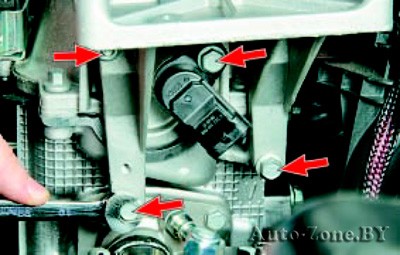

48. Выверните три болта, отверните одну гайку крепления кронштейна блока управления двигателем к головке блока цилиндров…
Снятие и установка двигателя

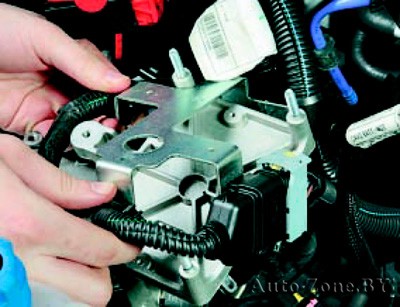

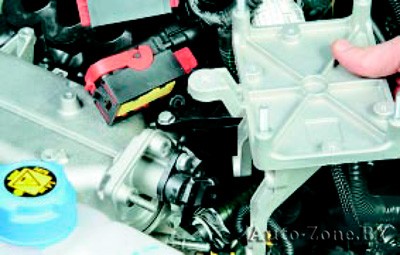

49. …и снимите кронштейн.
Снятие и установка двигателя
50. Выверните болт крепления держателя моторного жгута к крышке головки блока цилиндров…
Снятие и установка двигателя

51. …и отведите держатель вместе со жгутом в сторону.
Снятие и установка двигателя

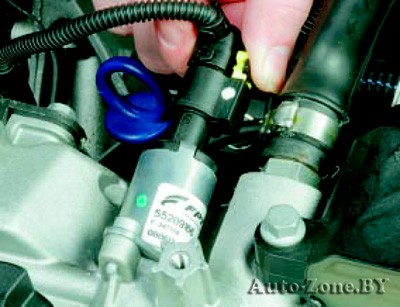

52. Выдвиньте замок фиксатора колодки жгута проводов электромагнитного клапана системы изменения фаз газораспределения…
Снятие и установка двигателя
53. …и, нажав на фиксатор…
Снятие и установка двигателя
54. …отсоедините колодку от клапана.
Снятие и установка двигателя

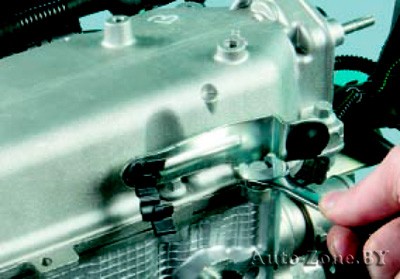

55. Выверните болт крепления держателя переднего жгута проводов к крышке головки блока цилиндров…
Снятие и установка двигателя
56. …и снимите держатель вместе со жгутом.

Для наглядности показано на снятом двигателе без жгута проводов.

Снятие и установка двигателя

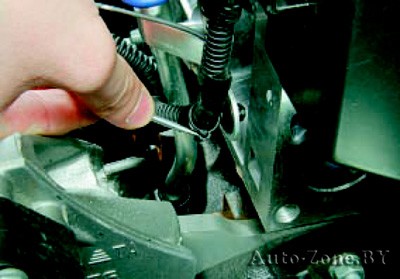

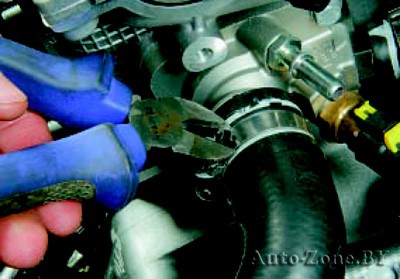

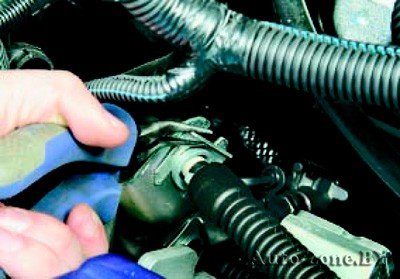

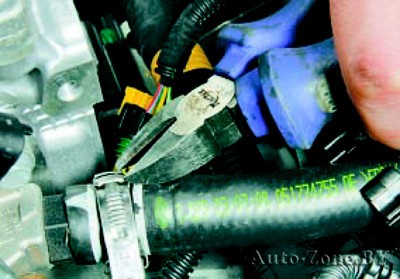

57. Бокорезами перекусите замок хомута крепления отводящего шланга…

Хомут крепления шланга одноразового использования.

Снятие и установка двигателя

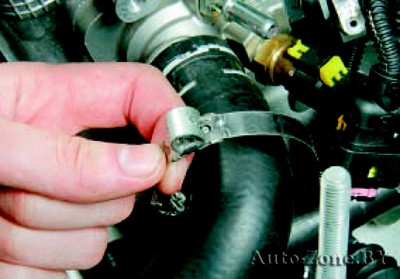

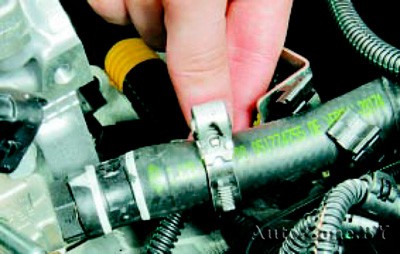

58. …снимите хомут…
Снятие и установка двигателя

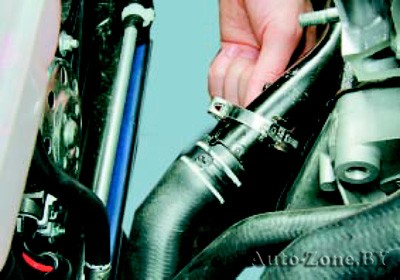

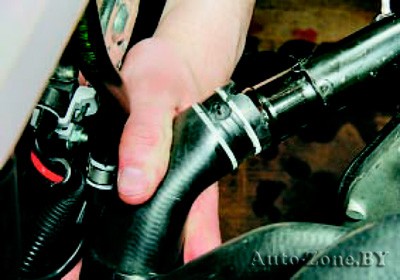

59. …и снимите шланг с патрубка головки блока цилиндров.
Снятие и установка двигателя

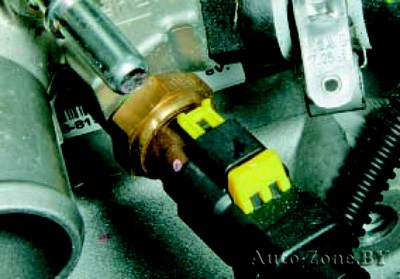

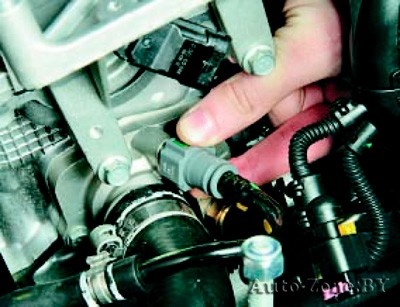

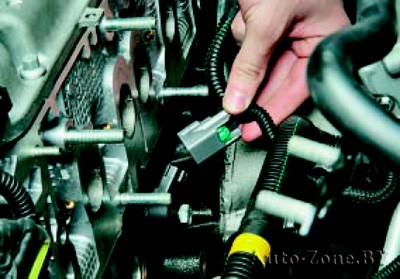

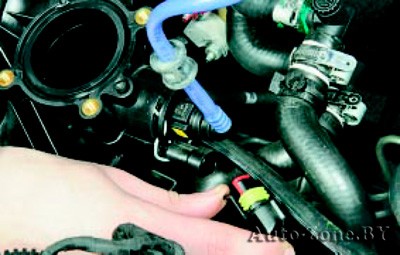

60. Отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости, сдвинув замок фиксатора (желтого цвета) колодки и нажав на фиксатор.
Снятие и установка двигателя

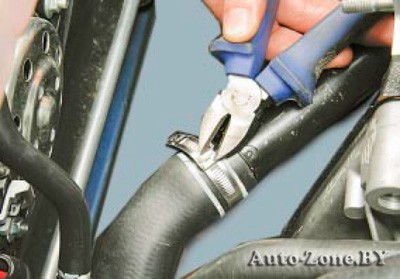

61. Бокорезами перекусите замок хомута крепления шланга к радиатору отопителя…

Хомут крепления шланга одноразового использования.

Снятие и установка двигателя
62. …снимите хомут…
Снятие и установка двигателя
63. …и снимите шланг с патрубка головки блока цилиндров.
Снятие и установка двигателя
64. Бокорезами перекусите замок хомута крепления подводящего шланга…

Хомут крепления шланга одноразового использования.

Снятие и установка двигателя
65. …снимите хомут…
Снятие и установка двигателя

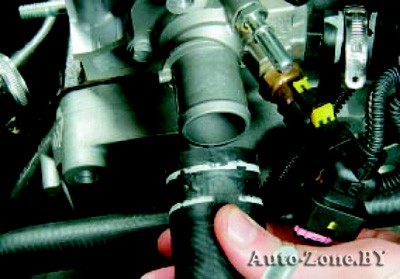

66. …и снимите шланг сводораспределительной трубы.
Снятие и установка двигателя

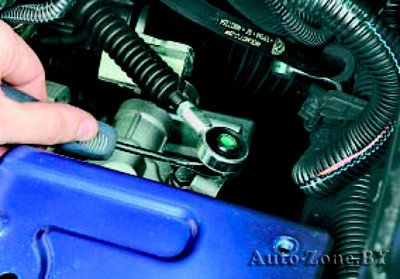

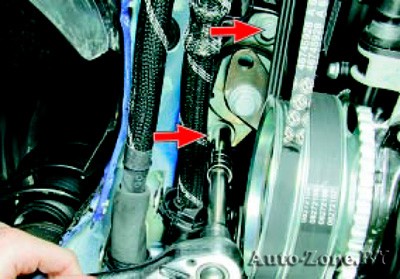

67. Выверните верхний болт крепления кронштейна компрессора кондиционера…
Снятие и установка двигателя

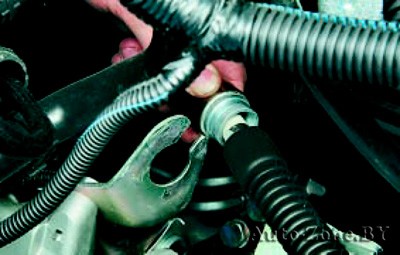

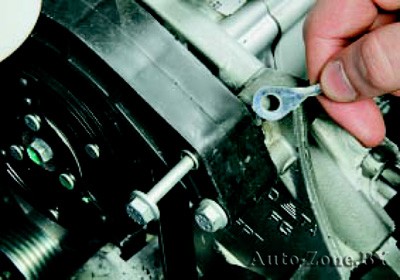

68. …извлеките болт и отсоедините наконечник «массового» провода.

69. Разрядите систему кондиционирования (см. «Удаление хладагента из системы кондиционирования»).
Снятие и установка двигателя

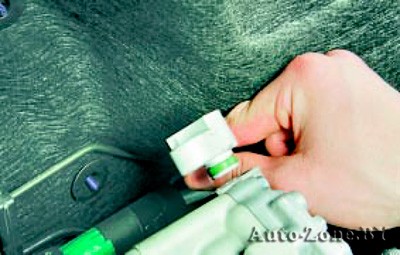

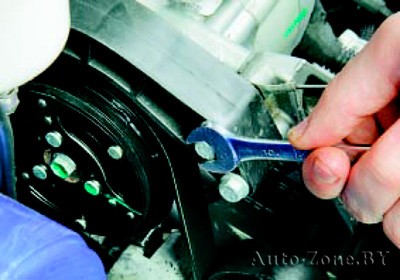

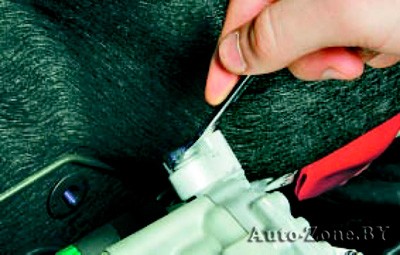

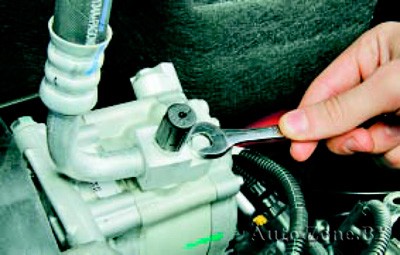

70. Выверните болт крепления наконечника подводящего шланга системы кондиционирования…
Снятие и установка двигателя

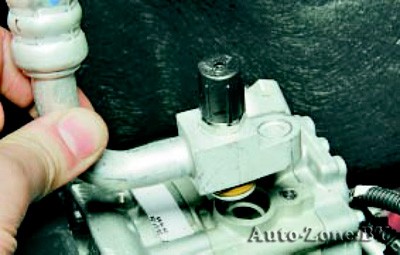

71. …и отсоедините шланг от компрессора кондиционера.
Снятие и установка двигателя
72. Выверните болт крепления наконечника отводящего шланга системы кондиционирования…
Снятие и установка двигателя
73. …и отсоедините шланг от компрессора кондиционера.
Снятие и установка двигателя

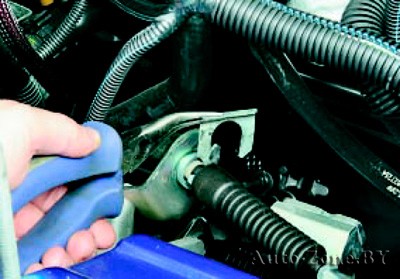

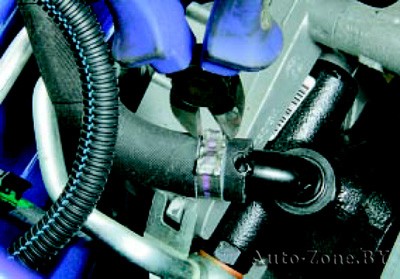

74. Бокорезами перекусите замок хомута крепления всасывающего шланга насоса…
Снятие и установка двигателя
75. …снимите хомут…

Хомут крепления шланга одноразового использования.

Снятие и установка двигателя

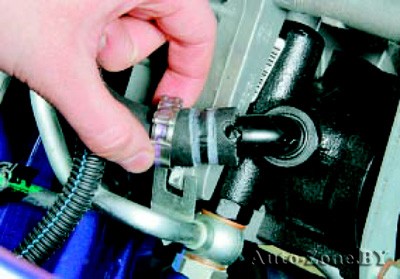

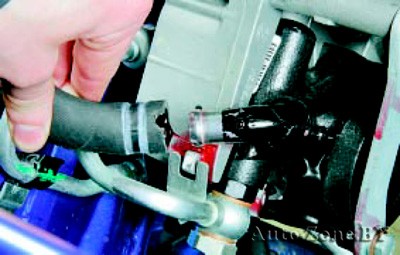

76. …и отсоедините всасывающий шланг магистрали гидропривода рулевого управления от патрубка насоса. Слейте рабочую жидкость из системы в подходящую емкость.
Снятие и установка двигателя

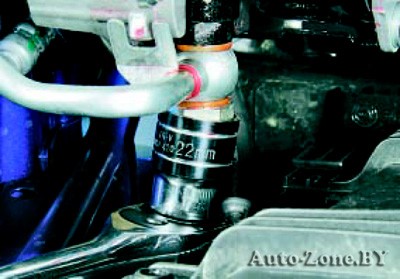

77. Выверните болт-штуцер крепления наконечника шланга напорной магистрали…
Снятие и установка двигателя

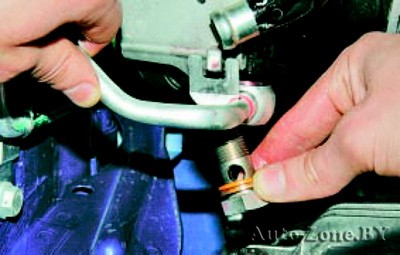

78. …извлеките болт-штуцер и отведите наконечник шланга.

Обратите внимание что, наконечник напорной шланга магистрали с обеих сторон уплотнен двумя медными шайбами. Заменяйте их новыми при каждой разборке соединения.

Снятие и установка двигателя

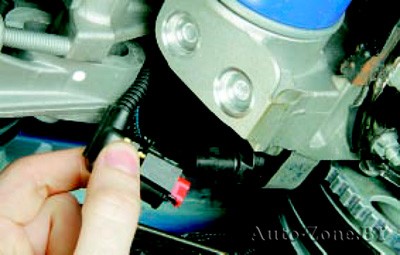

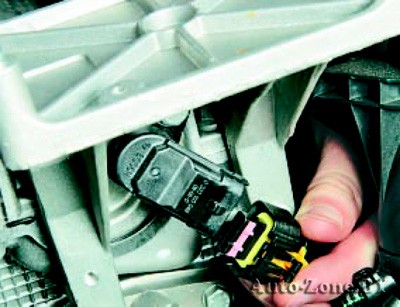

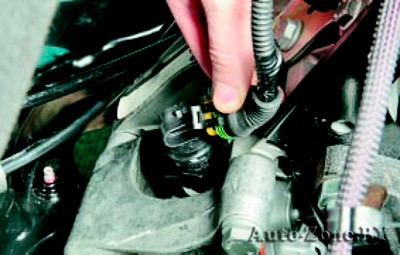

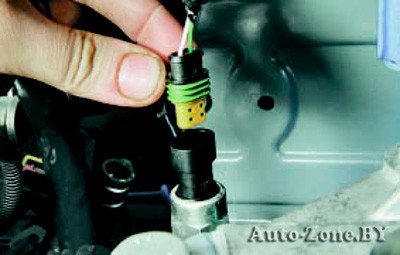

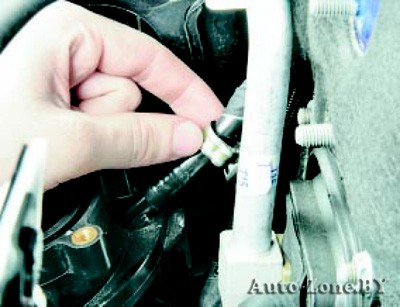

79. Отсоедините колодки жгутов проводов от датчиков положения коленчатого вала…
Снятие и установка двигателя
80. …и сигнальной лампы аварийного падения давления масла, сжав фиксаторы их крепления.

81. Закрепите стропы грузоподъемного механизма за транспортные проушины, натяните их, чтобы разгрузить опоры силового агрегата…
Снятие и установка двигателя

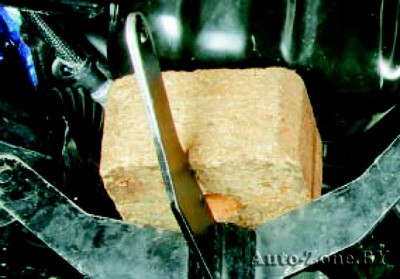

82. …и установите для страховки надежную опору под картер коробки передач.
Снятие и установка двигателя

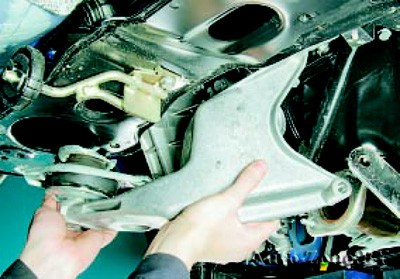

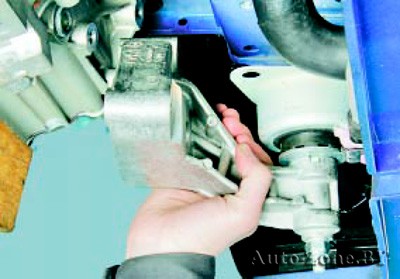

83. Снимите заднюю…
Снятие и установка двигателя
84. …и левую опоры подвески силового агрегата в сборе (см. «Замена опор подвески силового агрегата»).
Снятие и установка двигателя

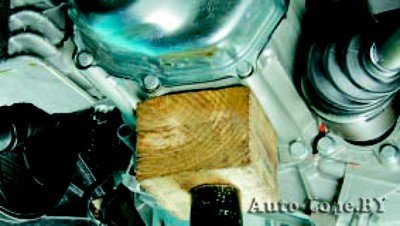

85. Установите под масляный картер двигателя надежную опору.
Снятие и установка двигателя
86. Выверните два болта крепления подушки правой опоры подвески силового агрегата к кронштейну на кузове.

87. Немного приподнимите силовой агрегат, уберите опоры из-под двигателя и коробки передач и опустите силовой агрегат вниз, на пол.

88. Вывесите переднюю часть автомобиля (поднимите автомобиль на подъемнике) на высоту, достаточную для извлечения из-под автомобиля силового агрегата, и установите под кузов надежные опоры.

89. Установите двигатель и все снятые узлы и детали в порядке, обратном снятию, с учетом следующего:

  • — перед установкой силового агрегата очистите метчиком от ржавчины резьбовые отверстия крепления его опор;
  • — на резьбу болтов крепления опор нанесите анаэробный фиксатор резьбы;
  • — опоры силового агрегата удобнее закреплять в следующем порядке: задняя, передняя левая, передняя правая;
  • — прокладки приемной трубы обязательно замените новыми;
  • — при подключении проводов и трубопроводов тщательно следите за правильностью их расположения в моторном отсеке, не допуская соприкосновения с нагревающимися и движущимися элементами силового агрегата.

После установки двигателя выполните следующее.
