Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном — полностью закрываться.

Зазор измеряют щупом на холодном двигателе (при температуре +20 °С) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана. Номинальный зазор для впускного клапана составляет (0,40±0,05) мм, для выпускного -(0,50±0,05) мм. Зазоры регулируют подбором толщины регулировочных шайб. В запасные части поставляют шайбы различной толщины (через 0,05 мм).

Считая от ремня привода распределительного вала, 1, 4, 5 и 8-й клапаны выпускные, 2, 3, 6 и 7-й -впускные.

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), распределительного вала (см. «Снятие, дефектовка и установка распределительного вала»), а также отвертка с плоским лезвием, набор плоских щупов, микрометр.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
2. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. пп. 2 и 3 «Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия»).
Регулировка зазоров в приводе клапанов

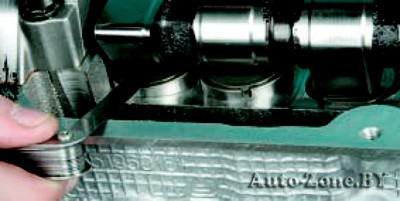

4. Измерьте плоским щупом зазоры в приводе клапанов 1-го цилиндра. Запишите значения измеренных зазоров.
5. Проверните коленчатый вал точно на пол-оборота (распределительный вал при этом провернется на четверть оборота), а в положение ВМТ такта сжатия установится поршень 3-го цилиндра.

Проворачивайте коленчатый вал только за болт крепления к нему шкива (запрещается проворачивать коленчатый вал за шкив распределительного вала).

Проворачивать коленчатый вал за болт крепления к нему шкива неудобно, поэтому, чтобы установить кулачки распределительного вала в верхнее положение, включите любую передачу (лучше IV) и медленно прокатите автомобиль до момента, когда кулачки займут нужное положение. Если нет возможности катать автомобиль, вывесите любое переднее колесо и, включив любую передачу, выставите кулачки, поворачивая вывешенное колесо.

6. Измерьте плоским щупом зазоры в приводе клапанов 3-го цилиндра. Запишите значения измеренных зазоров.
7. Проворачивая коленчатый вал каждый раз еще на пол-оборота, измерьте зазоры в приводе клапанов 4-го и 2-го цилиндров соответственно.
8. Если у некоторых клапанов зазоры отличаются от номинальных, отрегулируйте их заменой регулировочных шайб, установленных в гнезда верхних торцов толкателей, для чего снимите распределительный вал (см. «Снятие, дефектовка и установка распределительного вала»).
Регулировка зазоров в приводе клапанов

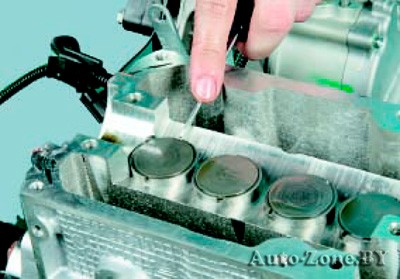

9. Для удобства снятия регулировочных шайб в краях толкателей сделаны вырезы. Подденьте отверткой регулировочную шайбу…
Регулировка зазоров в приводе клапанов

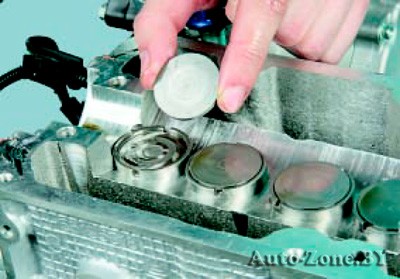

10. …и извлеките шайбу из гнезда толкателя.
Регулировка зазоров в приводе клапанов

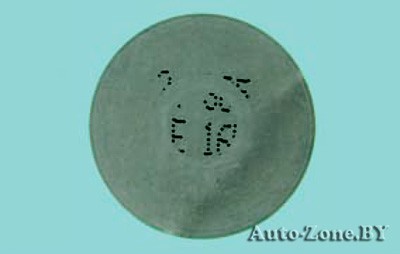

11. Запишите толщину регулировочной шайбы, значение которой нанесено на одну из ее сторон.

Регулировка зазоров в приводе клапанов

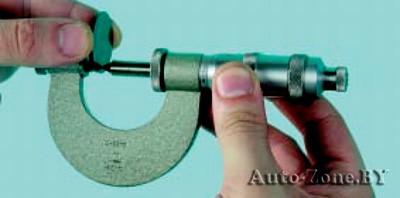

Если надпись не видна, измерьте толщину шайбы микрометром.

12. Рассчитайте толщину новой регулировочной шайбы по формуле (все значения в мм)
H = B+ A — C,
где H — толщина новой шайбы;
B — толщина старой шайбы;
A — значение измеренного зазора;
C — номинальный зазор.
В пределах допуска зазора ±0,05 мм подберите ближайшую по толщине шайбу из набора. Аналогично подберите регулировочные шайбы для остальных клапанов.
13. Установите в толкатели новые шайбы рассчитанной по формуле толщины надписью вниз (к толкателю).
14. Установите распределительный вал (см. «Снятие, дефектовка и установка распределительного вала») и ремень привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
15. Еще раз проверьте зазор и при необходимости повторите регулировку.
16. Установите все ранее снятые детали и узлы в последовательности, обратной снятию.
17. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
