Замена главного цилиндра гидропривода выключения сцепления

Вам потребуются: ключ «на 13», отвертка с плоским лезвием.

Главный цилиндр гидропривода выключения сцепления снимайте для замены при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом уплотнительной манжеты) или неполном включении сцепления.

1. Установите автомобиль на подъемник или смотровую канаву.

2. С помощью шприца или резиновой груши откачайте тормозную жидкость из секции гидропривода выключения бачка.
Замена главного цилиндра гидропривода выключения сцепления

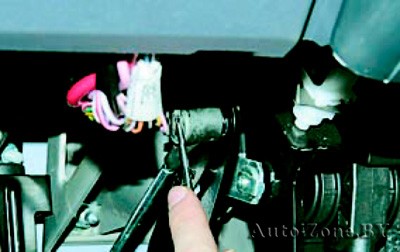

3. В салоне автомобиля под панелью приборов отверткой отожмите…
Замена главного цилиндра гидропривода выключения сцепления

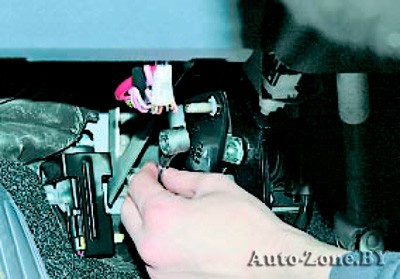

4. …и снимите пружинный фиксатор толкателя главного цилиндра выключения сцепления к оси педали…
Замена главного цилиндра гидропривода выключения сцепления

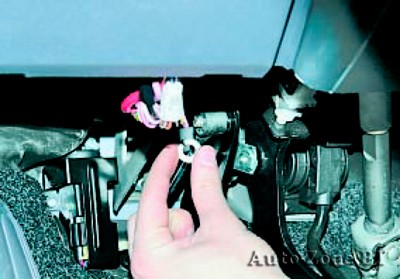

5. …снимите шайбу…
Замена главного цилиндра гидропривода выключения сцепления

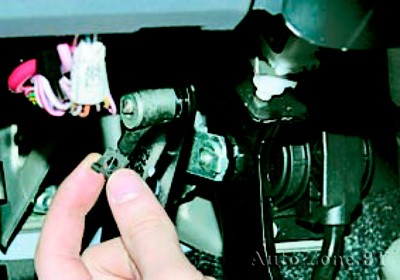

6. …и наконечник толкателя с оси рычага педали сцепления.
Замена главного цилиндра гидропривода выключения сцепления

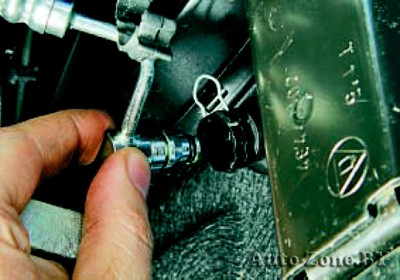

7. Отверткой подденьте замок фиксатора хомута…
Замена главного цилиндра гидропривода выключения сцепления
8. …и разожмите хомут.
Замена главного цилиндра гидропривода выключения сцепления

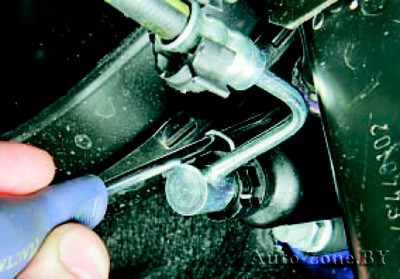

9. Поддев отверткой, приподнимите скобу пружинного фиксатора…
Замена главного цилиндра гидропривода выключения сцепления

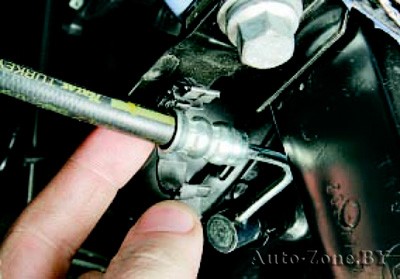

10. …и отсоедините наконечник шланга от главного цилиндра привода выключения сцепления.

11. Отожмите отверткой фиксатор хомута шланга, соединяющего бачок и главный тормозной цилиндр, сдвиньте хомут по шлангу. Отсоедините шланг от штуцера главного цилиндра выключения сцепления.
Замена главного цилиндра гидропривода выключения сцепления

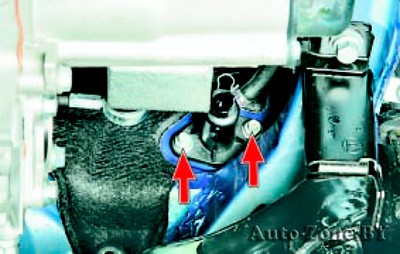

12. Отверните две гайки крепления главного цилиндра выключения сцепления к щиту передка.
Замена главного цилиндра гидропривода выключения сцепления

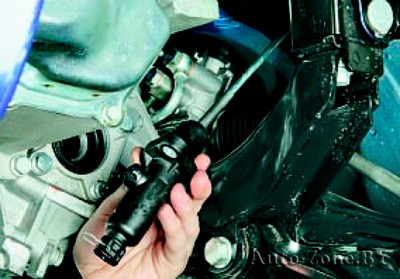

13. Снимите главный цилиндр (для наглядности показано при снятом приводе левого переднего колеса).

14. Установите детали в порядке, обратном снятию, и удалите воздух из гидропривода (см. «Прокачка гидропривода выключения сцепления»).
