Снятие, дефектовка и установка распределительного вала

Распределительный вал заменяют в следующих случаях:

  • — упало давление в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительного вала и постелей подшипников распределительного вала в головке блока цилиндров. При износе постелей заменяют головку блока в сборе, так как постели выполнены непосредственно в ее корпусе;
  • — стук клапанов при исправных толкателях клапанов, не устраняемый регулировкой зазоров в механизме привода клапанов. Бывает вызван повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»), зубчатого шкива распределительного вала (см. «Замена сальника распределительного вала»), а также торцовая головка «на 10», микрометр.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
3. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
4. Снимите ремень привода распределительного вала (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
5. Снимите зубчатый шкив с распределительного вала (см. «Замена сальника распределительного вала»).
Снятие, дефектовка и установка распределительного вала

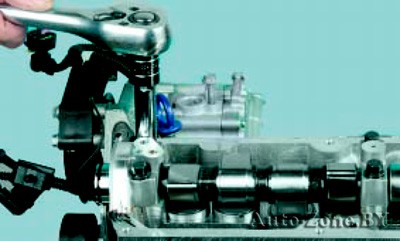

6. Выверните два болта крепления крышки переднего подшипника распределительного вала…

Для наглядности работа показана на снятом двигателе.

Снятие, дефектовка и установка распределительного вала

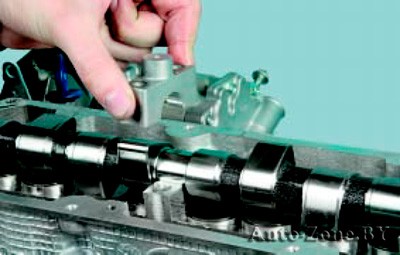

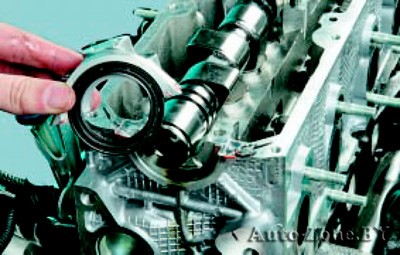

7. …и снимите крышку вместе с сальником распределительного вала.
Снятие, дефектовка и установка распределительного вала

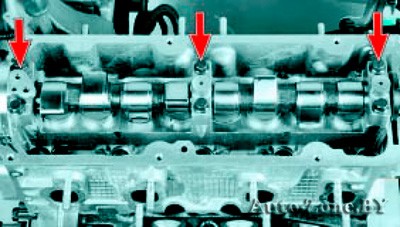

8. Выверните по два болта крепления остальных крышек подшипников распределительного вала и снимите крышки.

Снятие, дефектовка и установка распределительного вала

Так расположены крышки подшипников распределительного вала.
Крышки 2-го и 3-го подшипников, одинаковые по форме, промаркированы следующим образом:
Снятие, дефектовка и установка распределительного вала

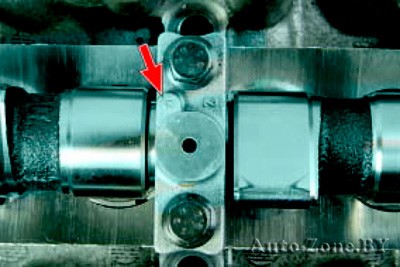

…на крышку 2-го подшипника нанесена литера «С»…
Снятие, дефектовка и установка распределительного вала

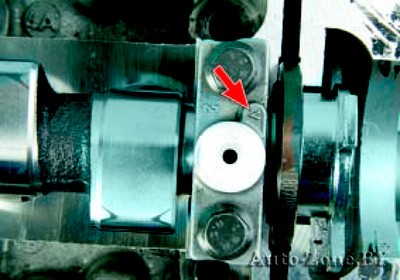

…а на крышку 3-го — «V». При сборке установите крышки на прежние места (крышки невзаимозаменяемы, так как их обрабатывают в сборе с головкой блока цилиндров), причем маркировочные литеры обеих крышек должны быть расположены с правой стороны от оси распределительного вала по отношению к приводу газораспределительного механизма.

Снятие, дефектовка и установка распределительного вала

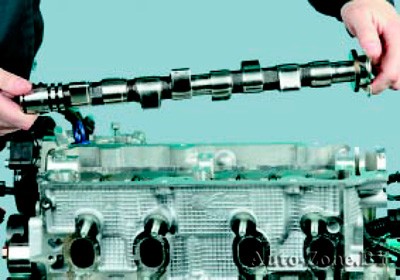

9. Снимите распределительный вал.

10. Внимательно осмотрите поверхности крышек подшипников распределительного вала и постелей подшипников в головке блока цилиндров. Если поверхности подшипников чрезмерно повреждены, замените головку блока цилиндров, так как крышки подшипников обрабатывают в сборе с головкой блока и они не могут быть обезличены.
Снятие, дефектовка и установка распределительного вала

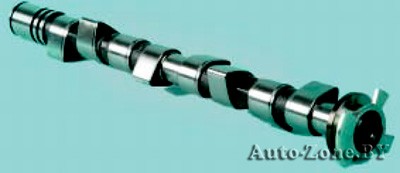

11. Внимательно осмотрите распределительный вал. На резьбе в отверстиях для крепления зубчатого шкива и задающего сектора датчика фазы не должно быть повреждений и износа. Каналы и проточки на переднем конце вала должны быть свободны от лаковых отложений из моторного масла, иначе не будет работать система изменения фаз газораспределения, при необходимости очистите каналы. Поверхности опорных шеек и кулачков должны быть хорошо отполированы и без повреждений. На рабочих поверхностях шеек не допускаются задиры, забоины, царапины, наволакивание алюминия от подшипников в головке блока. Если на рабочих поверхностях кулачков обнаружены следы заеданий, перегрева, глубокие риски или износ в виде огранки, замените вал.

Шлифовка кулачков распределительного вала для устранения ступенчатого износа запрещена, так как при изменении размеров профиля кулачков будут нарушены фазы газораспределения.

12. Измерьте диаметры опорных шеек распределительного вала (табл. 5.1), которые не должны выходить за пределы диапазона номинальных значений. При износе, превышающем допустимое значение, замените распределительный вал, так как перешлифовка шеек на ремонтный размер не предусмотрена.

Диаметры опорных шеек распределительного вала, Таблица 5.1

Параметр Номинальный размер, мм
Диаметр шейки, мм:
первая 24,000-24,015
вторая 23,500-23,515
третья 30,992-31,008

13. Измерьте подъем кулачков распределительного вала, определяемый как разность высоты кулачка и диаметра его затылочной части. Это значение должно быть не менее 9,5 мм. При меньшем значении замените вал.
14. Установите распределительный вал крайними шейками на две призмы, помещенные на поверочную плиту, и измерьте индикатором биение средних шеек. При биении более 0,02 мм или несоосно-сти шеек замените вал, так как его правка не допускается.

При установке нового распределительного вала шайбы для регулировки зазоров в приводе клапанов замените новыми. Перед первым пуском двигателя и для улучшения условий приработки рекомендуется добавить в моторное масло противозадирную антифрикционную присадку.

15. Установите распределительный вал и все снятые детали в порядке, обратном снятию.
16. Отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
17. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
