Снятие и установка рычага привода стояночного тормоза

Вам потребуются: ключ «на 13», ключ-шестигранник «на 6», отвертка с крестообразным лезвием.

Снятие и установка рычага привода стояночного тормоза

Рычаг в сборе снимайте для замены при износе либо повреждении зубчатого сектора или собачки.

1. Установите автомобиль на эстакаду или смотровую канаву, включите I передачу, установите противооткатные упоры под передние колеса. Ослабьте затяжку колесных болтов на стоящем на земле автомобиле. Домкратом приподнимите заднюю часть автомобиля.
Снятие и установка рычага привода стояночного тормоза

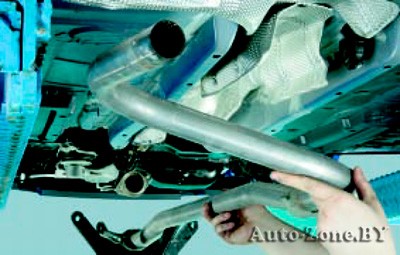

2. Снимите промежуточную трубу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы»)…
Снятие и установка рычага привода стояночного тормоза

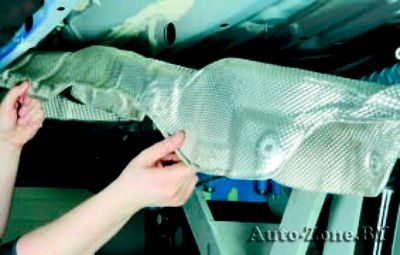

3. …и ее термоэкран (см. «Снятие и установка термоэкранов»).

4. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Снятие и установка рычага привода стояночного тормоза

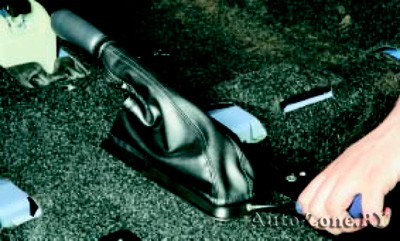

5. Выверните винт крепления декоративного чехла рычага стояночного тормоза.
Снятие и установка рычага привода стояночного тормоза

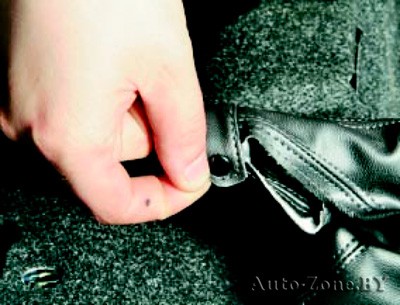

6. Отстегните фиксатор декоративного чехла рычага стояночного тормоза…
Снятие и установка рычага привода стояночного тормоза

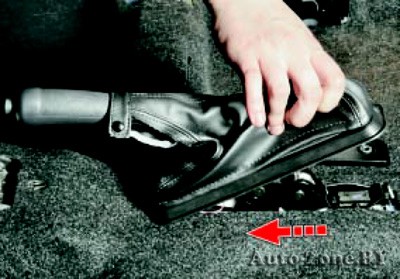

7. …приподнимите вверх заднюю часть чехла и, сдвигая вперед (в направлении стрелки)…
Снятие и установка рычага привода стояночного тормоза

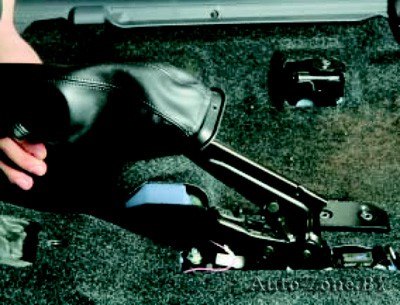

8. …снимите чехол с рычага.
Снятие и установка рычага привода стояночного тормоза

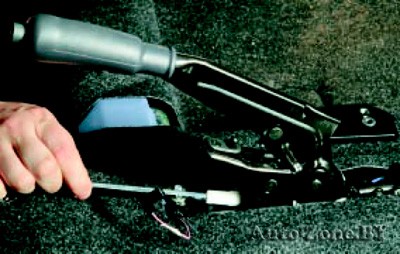

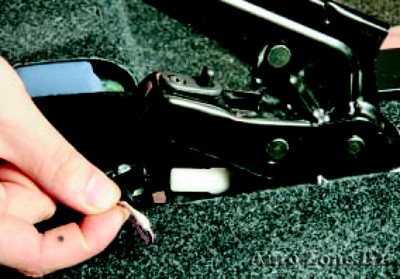

9. Отсоедините провод от выключателя сигнальной лампы включения стояночного тормоза.
Снятие и установка рычага привода стояночного тормоза

10. Ослабьте натяжение тросов привода стояночного тормоза (см. «Регулировка привода стояночного тормоза»).
Снятие и установка рычага привода стояночного тормоза

11. Отсоедините от уравнителя наконечники задних тросов привода стояночного тормоза, выведя их поочередно из прорезей уравнителя (см. «Замена задних тросов привода стояночного тормоза»).
Снятие и установка рычага привода стояночного тормоза

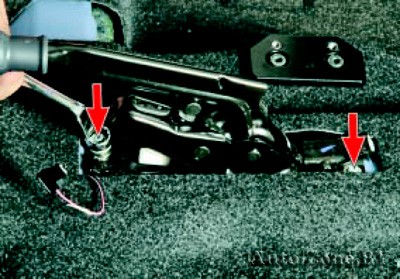

12. Выверните два болта крепления рычага привода стояночного тормоза к основанию кузова…
Снятие и установка рычага привода стояночного тормоза

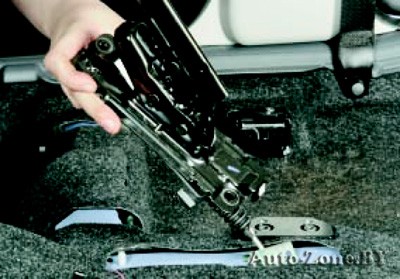

13. …и снимите рычаг, выведя уравнитель через отверстие в основании кузова.
Снятие и установка рычага привода стояночного тормоза

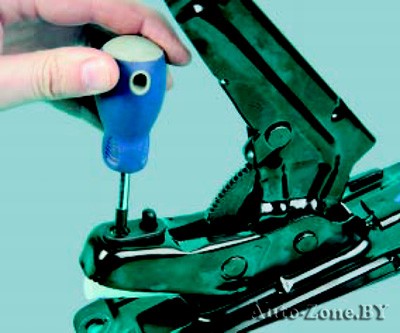

14. При необходимости замены выключателя сигнальной лампы включения стояночного тормоза, выверните винт крепления…
Снятие и установка рычага привода стояночного тормоза

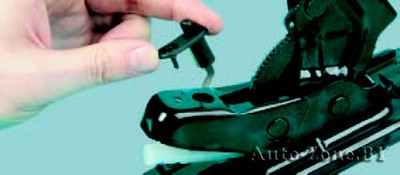

15. …и снимите выключатель.

Снятие и установка рычага привода стояночного тормоза

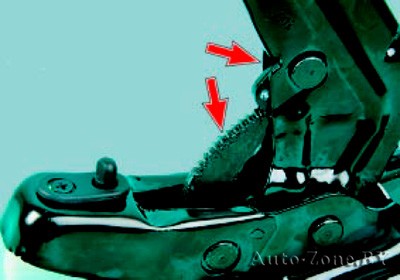

Обратите внимание на состояние пружинного фиксатора механизма регулировки привода стояночного тормоза. При необходимости замените или подожмите фиксатор перед установкой рычага на автомобиль.

16. Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага.

17. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
