Замена балки задней подвески

Вам потребуются: ключи «на 18» (удобнее торцовая головка), «на 19» (два), ключ-шестигранник «на 5», специальный ключ «на 10» для отворачивания гаек тормозных трубопроводов, отвертка с плоским лезвием, бородок, молоток.

Балку задней подвески удобнее снимать на подъемнике. Если нет возможности установить автомобиль на подъемник, поднимите заднюю часть автомобиля, установив домкрат под балку. Затем установите опоры под гнезда для установки домкрата на кузове автомобиля.

Снимать балку задней подвески необходимо с помощниками, которые будут придерживать и опускать балку.

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

1. Снимите задние колеса.

2. Отсоедините по одному тормозному шлангу с обеих сторон от трубопроводов на балке задней подвески (см. «Замена тормозных шлангов»). Заглушите отверстия шлангов.
Замена балки задней подвески

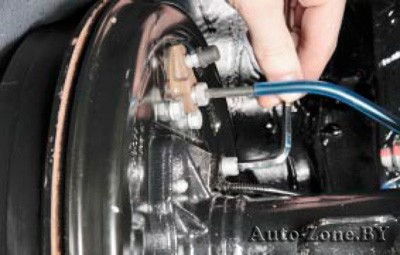

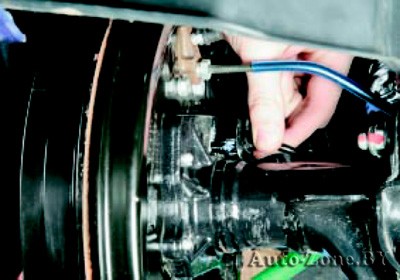

3. Отверните гайку крепления тормозной трубки.
Замена балки задней подвески

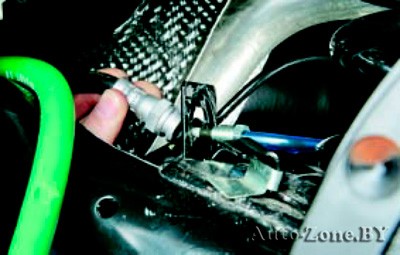

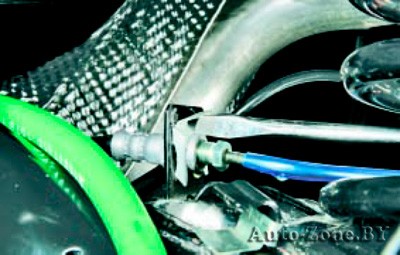

4. Поддев отверткой…
Замена балки задней подвески

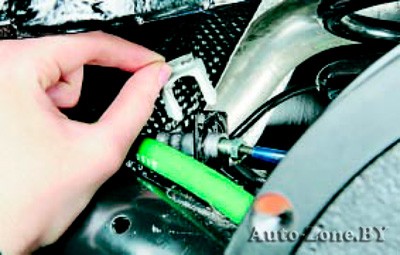

5. …извлеките пружинную скобу…
Замена балки задней подвески

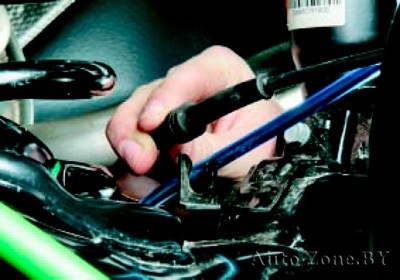

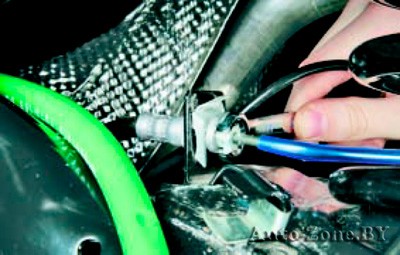

6. …и отсоедините тормозной шланг от кронштейна на балке задней подвески.
Замена балки задней подвески

7. Выверните болт крепления датчика частоты вращения колеса…
Замена балки задней подвески

8. …и извлеките датчик из отверстия фланца балки заднего моста.
Замена балки задней подвески

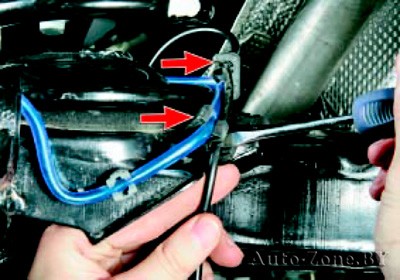

9. Извлеките провод датчика частоты вращения колеса из переднего…
Замена балки задней подвески

10. …и двух задних держателей на балке заднего моста и отведите датчик в сторону, чтобы он не мешал работе. Аналогично отсоедините датчик с другой стороны заднего моста.

Замена балки задней подвески

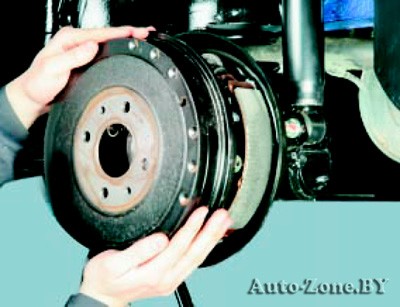

11. Вывернув фиксирующие винты, снимите тормозные барабаны (см. «Снятие и установка тормозного барабана»).
Замена балки задней подвески

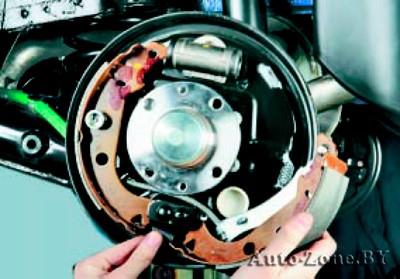

12. Снимите задние тормозные колодки…
Замена балки задней подвески

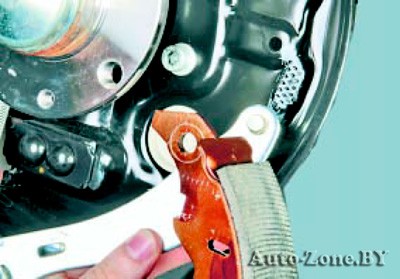

13. …отсоедините от колодок разжимные рычаги…
Замена балки задней подвески

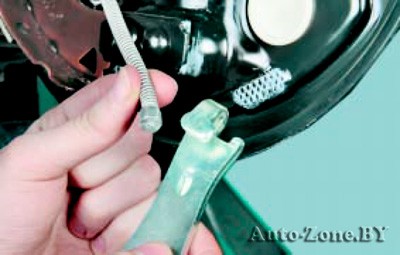

14. …и от рычагов задние тросы привода стояночного тормоза (см. «Замена тормозных колодок тормозного механизма заднего колеса»).

15. Снимите передние тормозные колодки (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
Замена балки задней подвески

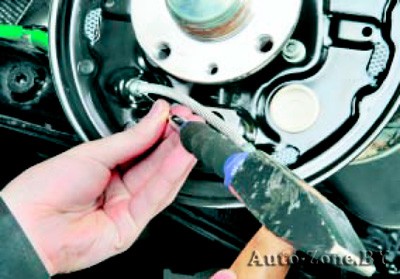

16. С помощью бородка и молотка вытолкните наконечники оболочек заднего троса из отверстий в тормозных щитах…
Замена балки задней подвески

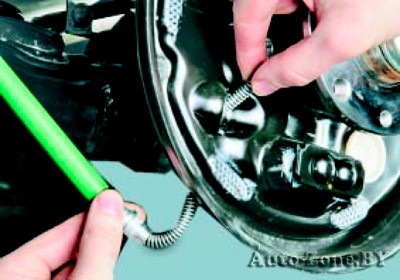

17. …и извлеките тросы из щитов.
Замена балки задней подвески

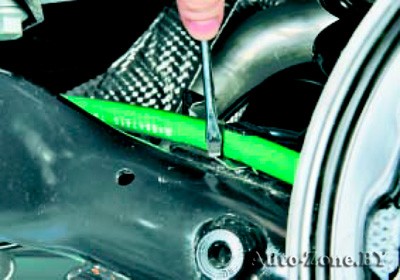

18. Разогните отверткой держатели оболочек троса на балке задней подвески…
Замена балки задней подвески

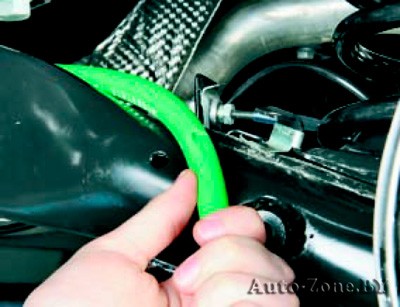

19. …и отведите ветви троса в стороны, чтобы они не мешали работе.
Замена балки задней подвески

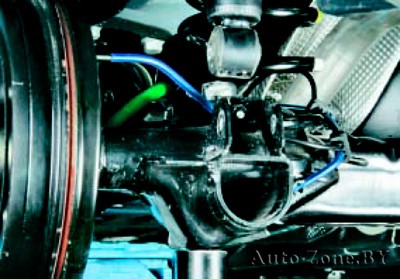

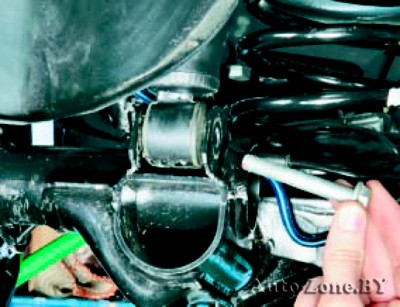

20. Установите под балку задней подвески опоры, отверните гайки болтов крепления амортизаторов к кронштейнам балки задней подвески, извлеките болты (см. «Замена амортизатора задней подвески»)…
Замена балки задней подвески

21. …и, поддев монтажной лопаткой, извлеките проушины амортизаторов из кронштейнов.
Замена балки задней подвески

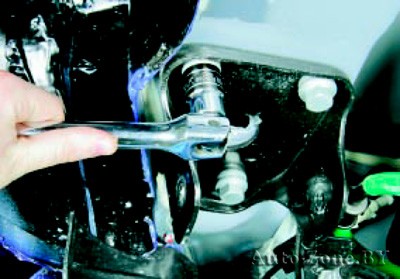

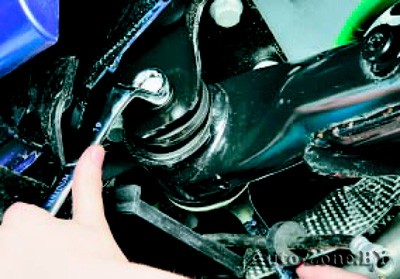

22. Отверните гайки болтов крепления балки к кузову, удерживая болты от проворачивания вторым ключом…
Замена балки задней подвески

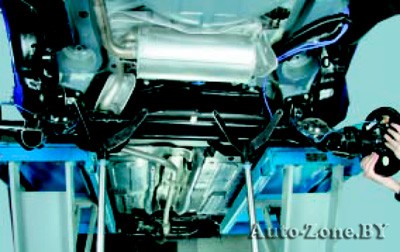

23. …и снимите балку в сборе со стабилизатором поперечной устойчивости.

24. Снимите задние ступицы (см. «Замена задней ступицы») и тормозные механизмы задних колес (см. «Тормозные механизмы задних колес»).
Замена балки задней подвески

25. При необходимости снимите кронштейны крепления балки задней подвески к кузову. Для этого выверните по три болта крепления кронштейнов к лонжеронам кузова…
Замена балки задней подвески

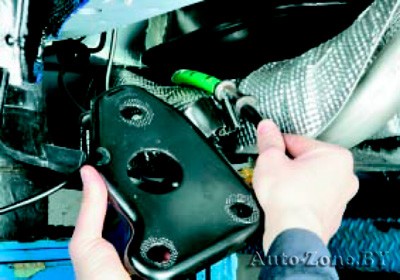

26. …и снимите кронштейны, выведя оболочки ветвей заднего троса привода стояночного тормоза из держателей на кронштейнах.

Кронштейны крепления балки задней подвески невзаимозаменяемы, так как они симметричны.

27. Установите балку задней подвески и все снятые детали в порядке, обратном снятию. Окончательно затягивайте гайки болтов крепления балки на автомобиле, стоящем на земле.

28. После установки балки прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы») и при необходимости отрегулируйте стояночный тормоз (см. «Регулировка привода стояночного тормоза»).
