Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

Замените ремень привода распределительного вала, если при осмотре вы обнаружите:

— следы масла на любой поверхности ремня;
— следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;
— трещины, складки, углубления или выпуклости на наружной поверхности ремня;
— разлохмачивание или расслоение на торцовых поверхностях ремня.

Ремень со следами моторного масла на любой его поверхности обязательно надо заменить, так как масло быстро разрушает резину. Причину попадания масла на ремень (обычно это нарушение герметичности сальников коленчатого и распределительного валов) следует немедленно устранить.

Работу проводите на смотровой канаве, эстакаде или по возможности на подъемнике.

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», круглогубцы с отогнутыми губками.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
2. Снимите правое переднее колесо.
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

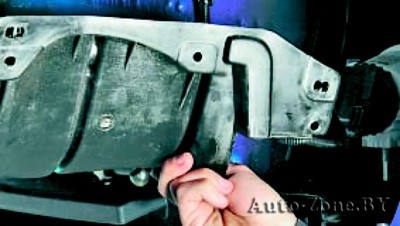

3. Снимите брызговик двигателя (см. «Снятие и установка брызговика двигателя»).
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

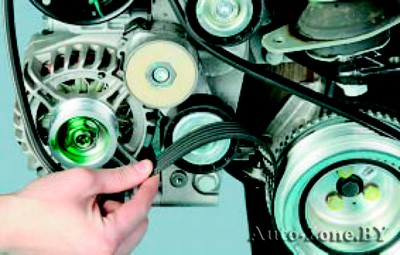

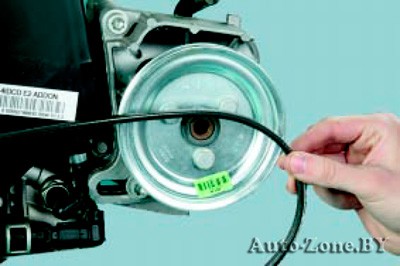

4. Снимите ремни привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»)…

Для наглядности показано на снятом двигателе.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

5. …генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

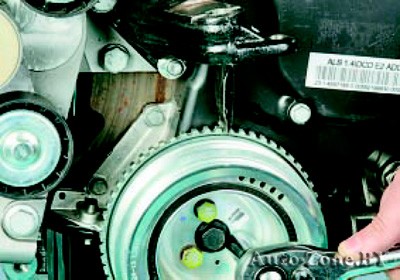

6. Выверните три болта крепления шкива коленчатого вала для привода вспомогательных агрегатов, удерживая шкив от проворачивания монтажной лопаткой или включив IV передачу в коробке передач и затормозив автомобиль стояночным тормозом…

Для наглядности показано на снятом двигателе.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

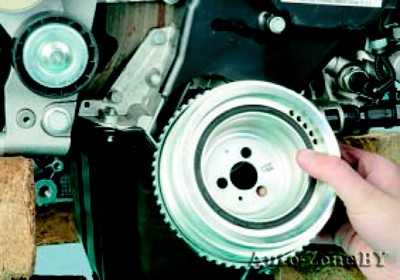

7. …и снимите шкив.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

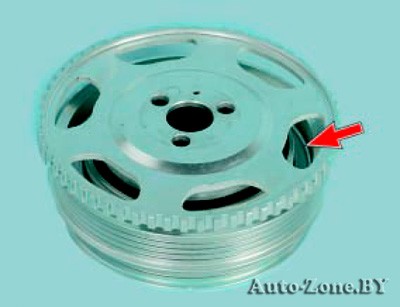

В шкив коленчатого вала встроен демпфер крутильных колебаний. При отслоении резинового массива демпфера от арматуры или при его разрыве замените шкив в сборе.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

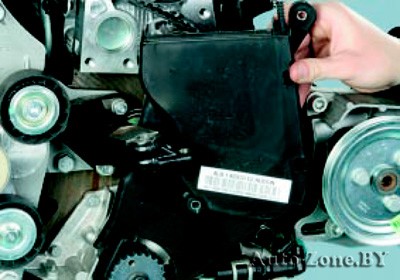

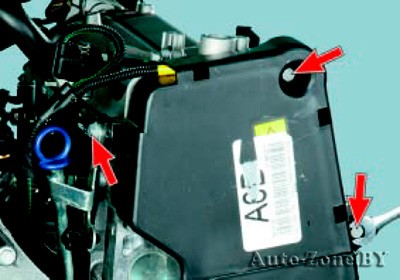

8. Выверните три болта крепления верхней крышки ремня привода газораспределительного механизма…
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма
9. …и снимите крышку.
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

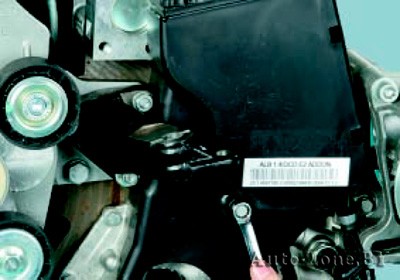

10. Выверните болт крепления нижней крышки ремня привода газораспределительного механизма…
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

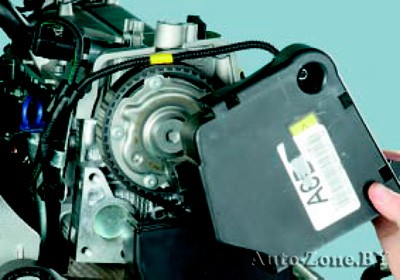

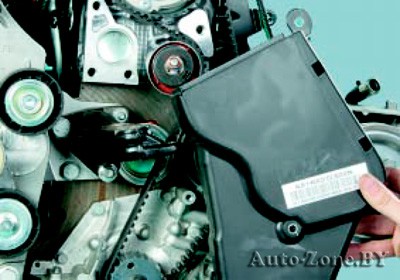

11. …отведите крышку от блока цилиндров…
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

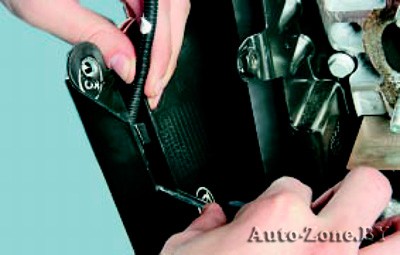

12. …извлеките из держателя в крышке жгут проводов…
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

13. …и снимите крышку.
14. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
15. Установите распределительный и коленчатый валы в сервисное положение или поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка распределительного и коленчатого валов в сервисное положение или поршня первого цилиндра в положение ВМТ такта сжатия»).
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

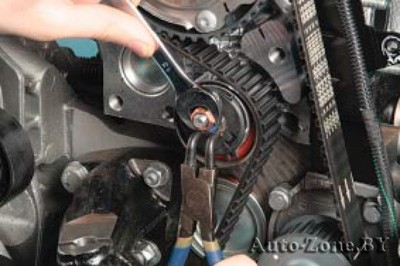

16. Ослабьте гайку крепления натяжного ролика и круглогубцами с отогнутыми губками проверните натяжитель ремня по часовой стрелке до упора, ослабив тем самым натяжение ремня.

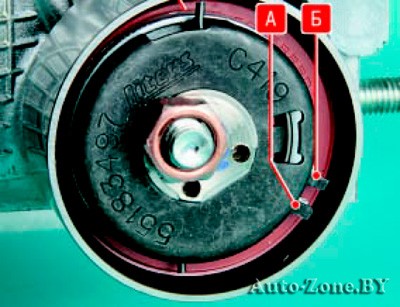

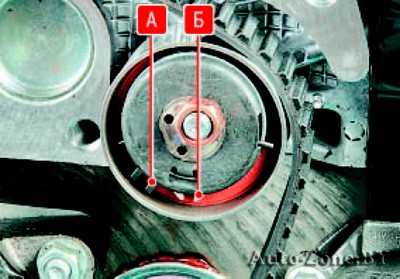

Опорная вилка А натяжителя ремня после ослабления крепления должна установиться в показанное на фото положение относительно указателя Б.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

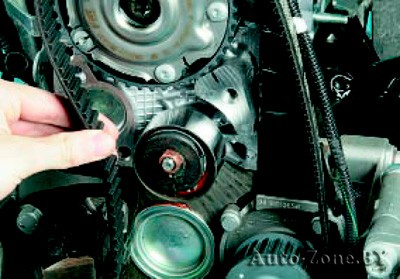

17. Снимите ремень с зубчатых шкивов коленчатого и распределительного валов, а также со шкива водяного насоса.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

Если будете устанавливать прежний ремень, а на нем отсутствуют стрелки, указывающие направление его движения, пометьте на ремне это направление, так как зубья ремня прирабатываются к шкивам односторонне. На новых оригинальных ремнях стрелки нанесены заводом-изготовителем.

Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

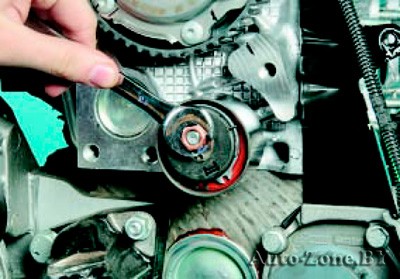

18. Отверните гайку крепления натяжного ролика…
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

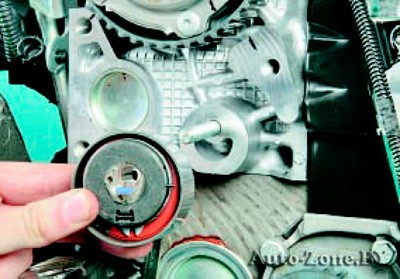

19. …и снимите ролик.
20. Установите натяжной ролик в последовательности, обратной снятию.
21. Наденьте ремень на зубчатый шкив коленчатого вала. Натяните правую ветвь ремня, наденьте ее на зубчатый шкив водяного насоса. Не ослабляя ветвь ремня, наденьте ее на зубчатый шкив распределительного вала и затем заведите на натяжной ролик.
Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма

22. Ослабьте гайку крепления натяжного ролика и проверните натяжитель против часовой стрелки (см. фото к п. 16) до момента совпадения опорной вилки А с указателем Б на ролике. Ремень считается натянутым правильно, если вилка и указатель совпадают. Затяните крепление натяжного ролика.
23. Проверните коленчатый вал на два оборота и проверьте взаимное расположение коленчатого и распределительного валов приспособлениями (если валы устанавливали в сервисное положение) или по нанесенным контрольным меткам (если устанавливали поршень 1-го цилиндра в ВМТ такта сжатия). Если метки не совпадают или не удается установить оба приспособления, повторите установку ремня.
24. Установите все ранее снятые детали и узлы в последовательности, обратной снятию.
25. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера (см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).
