Снятие, проверка и установка клапана продувки адсорбера

Снятие, проверка и установка клапана продувки адсорбера

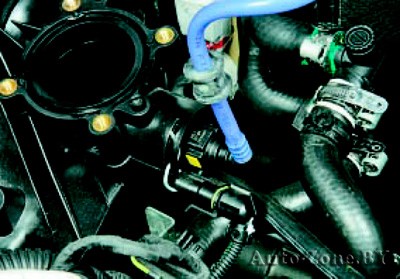

Электромагнитный клапан продувки адсорбера установлен на впускной трубе под дроссельным узлом (последний снят для наглядности).

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие, проверка и установка клапана продувки адсорбера

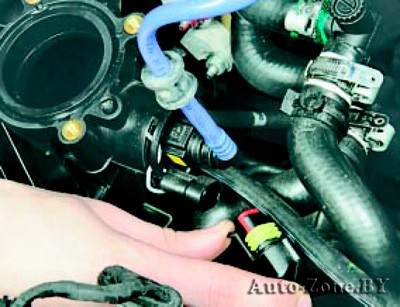

2. Отожмите фиксатор колодки жгута проводов…
Снятие, проверка и установка клапана продувки адсорбера

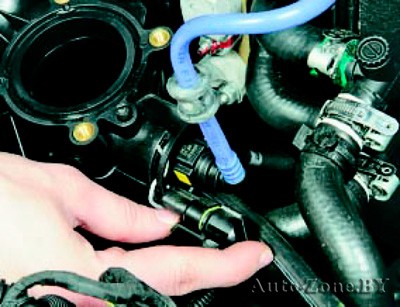

3. …и отсоедините колодку от клапана продувки адсорбера.
Снятие, проверка и установка клапана продувки адсорбера

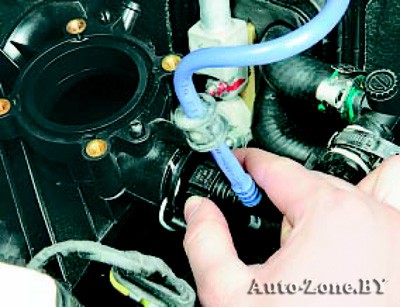

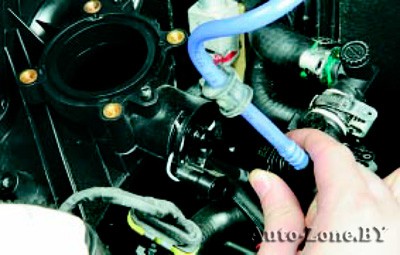

4. Сожмите фиксаторы наконечника подводящего шланга…
Снятие, проверка и установка клапана продувки адсорбера

5. …и отсоедините наконечник шланга от штуцера клапана.
Снятие, проверка и установка клапана продувки адсорбера

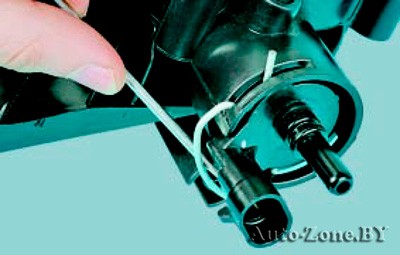

6. Подденьте отверткой пружинный фиксатор…
Снятие, проверка и установка клапана продувки адсорбера

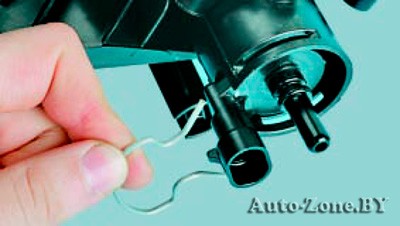

7. …и извлеките его.
Снятие, проверка и установка клапана продувки адсорбера

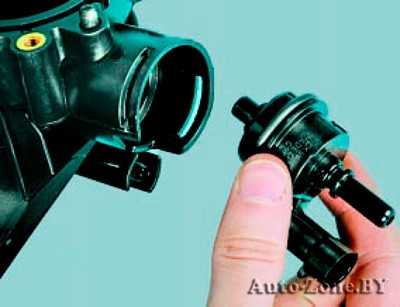

8. Выньте клапан продувки адсорбера из впускной трубы.
Снятие, проверка и установка клапана продувки адсорбера

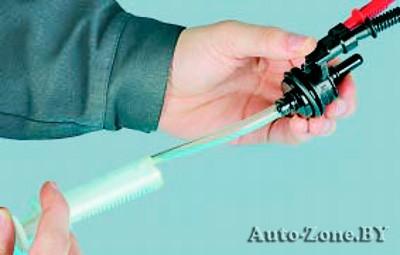

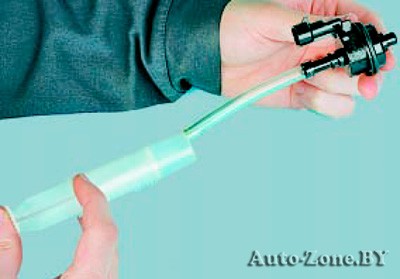

9. Для проверки клапана присоедините к подводящему штуцеру клапана медицинский шприц (его используют в качестве насоса). Нажмите на плунжер шприца — в клапане должно создаваться давление (оно будет ощущаться по стремлению плунжера шприца вернуться в исходное положение).
Снятие, проверка и установка клапана продувки адсорбера

10. Затем подсоедините к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а давление — исчезнуть (плунжер шприца без сопротивления будет утоплен до упора). В противном случае замените клапан.

11. Установите клапан продувки адсорбера в порядке, обратном снятию.

Снятие, проверка и установка клапана продувки адсорбера

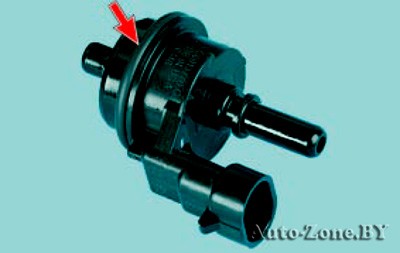

При установке электромагнитного клапана обратите внимание на состояние уплотнительного кольца. При необходимости замените его.
